自主控制器

可靠性

稳态操作高可靠性是控制并获取各种装置和过程数据并与其他控制域控制器连通的系统的基本要求STARDOM自主控制器FCN-500坚固可靠软件硬件,并作为一种可选特征支持双重冗余配置任务关键应用

永不中断您的进程

高可靠性对控制你关键过程的系统至关重要场控节点双冗余控制器确保这些进程不间断持续,即使损坏模块替换

• CPU单元、供电单元、FOUNDATIONTM现场客运模块、扩展单元总线和控制网都可能是双重冗余
• 自动切换到备用CPU
• 数据自控侧自动传送替换CPU
• 热点可调模块包括CPU和I/O模块
• 容错设计(包括ECC内存)

耐用硬件

FCN-500设计耐久性很强除无扇冷却等特征外,回平面上没有IC芯片,防止机械故障此外,差错校验和校正内存防止软件故障

高级自诊断

富诊断函数使跟踪CPU温度、SRAM存储状态和I/O模块状态成为可能除诊断函数由CPU执行外,模拟输入模块嵌入自诊断函数,通过持续监控循环状态可检测断线线和短路

网络

STARDOM建立各种网络类型连接的能力可大幅降低客户成本面向危险区设计STARDOM自主控制器网络化FCN-500显示各种应用中绝对优异性需要远程监控和操作

TCP/IP冗余网络

TCP/IP基础网络使使用COTS网络组件的控件网络无缝连接,并便于控制器适配使用窄带宽网络基础系统,包括公共电话线、GSM/GPRS系统、卫星和广播使用冗余网络配置和数据缓冲保护,以防网络通信中断时丢失宝贵数据

多网络

4端口模型FCN-500可用通过使用此模型,现场网络或工程PC连接并同时保护冗余控制网络

现场网络支持

网络		协议
高层系统	以太网	VDS(TCP/IP)、FAST/TOOLS(TCP/IP、DNP3、MedbusTCP)、HIS(Vnet/IP网关) SCAD系统(OPC,DNP3, ModbusTCP)
	串行(RS-232、RS-422/485)	FAST/TOOLS(Modbus RTU/ASCII),其他供应商SCAD系统(Madbus RTU/ASCII,DNP3)
其它设备	以太网	FA-M3(可用电流)、MELSEC(可用电流)、Others(ModbusTCP)
	串行(RS-232、RS-422/485)	FA-M3(可用电流)、MELSEC(可用电流)、Others(Modbus RTU/ASCII)
现场总线	FOUNDIONTM现场客车	FOUNDAD现场客车设备
	HART系统	HART设备
	PROFIBUSDP	PROFIBUS-DP设备
	Canopen	Canopen设备
	ISA100	ISA100无线设备

工程学

FCN-500控制器应用用编程语言写出,符合IEC 61131-3国际标准,用户不需要学习制造商专用编程语言并可以立即启动工程

IEC61131-3编程语言

简明应用可开发,选择最合适的程序设计语言供每种应用或用户优先选用五种IEC61131-3兼容语言,包括函数块图图图图图图图图和顺序函数图图循环控制序列控制可在同一环境内编译,进一步提高工程效率

程序重用

工程效率通过使用下列方法重用编程验证应用提高

封装

IEC 61131-3兼容程序允许将技术封装为可复用POU

网络模板

网络模板编程代码框架FBD、LD、ST或IL更容易重用程序网络模板插入任何应用并修改对应应用

高效调试

软件联网辅助调试

虚拟线程输入输出模块可定义软件,因此循环检查测试梯子序列可不从标定器或测试开关向FCN-500实际输入

高效开发模拟函数

模拟函数模拟PC上FCN-100控制应用函数不需FCN-500硬件,控制应用可由两位或两位以上工程师同时开发或可开发应用并调试FCN-500运行应用

维护

快速排除故障是增加系统可用性的关键从故障射击到替换模块,STARDOM帮助现场人员执行简单维护程序而无需专用工具

最小化库存零件

相同的CPU模块同时用于单式配置和冗余配置,只需在盘点中保留少量CPU

现场疑难解答

系统日志可用旋转开关备份FCN-500SD卡网站不需个人电脑或专用终端
中心控制室专家工程师可远程检查FCN-500网页上的CPU状态

在线下载

置换i/O后快速启动

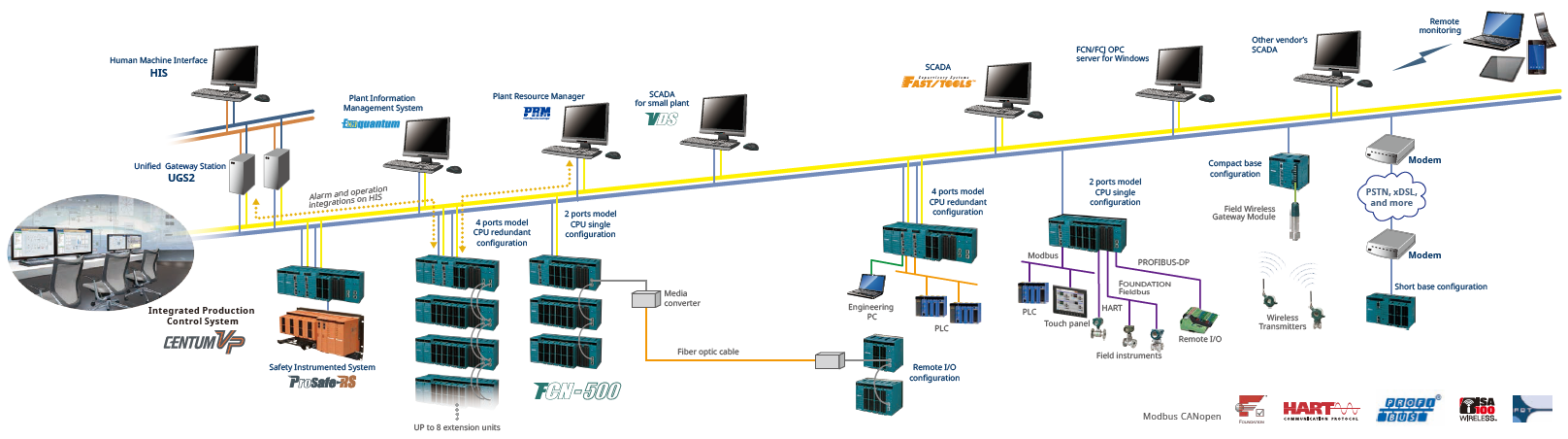

集成化

TCP/IP基础网络使使用COTS网络组件的控件网络无缝连接,并便于控制器适配使用窄带宽网络基础系统,包括公共电话线、GSM/GPRS系统、卫星和广播

洋川系统集成

STARDOM控制器通过网关代理YokogawaDS控制器从YokogawaDSHMI单窗口运算操作符可无缝透明访问这些不同系统上的所有公用设施,并完全合并所有报警器

图像缩放

配置

I/O单元扩展总线(E2bus)3类基模块启动各种系统配置

扩展单元远程I/O

I/O模块可远程分布两单元间最大传输距离为100米总传输距离达800米(一行8扩展单元)。
此外,通过转换铜电缆为光纤电缆,总距离可扩展至5千米

弹性安排

• 长短紧凑基模块可选择视安装空间而定
• 2行daysy链连接

网络引用

STARDOM建立各种网络类型连接的能力可大幅降低客户成本面向危险区设计STARDOM自主控制器可连通性显示各种应用中绝对优异性需要远程监控和操作

适当的网络架构COTS网络基础设施

STARDOM自主控制器适合地理分布区,因为软件架构高度独立,控制网很容易适应COTS网络基础

网络安装记录各种网络

客户已经安装STARDOM自主控制器应用各种网络基础设施

网络类型		程序名称
无线	GPRSS/GSSM	电量计读取 热控件转移系统 管道漏水管理系统 自动托管交送低温气体系统 流水口控制 环境监控
	VSAT(卫星)	管道运算 Wellhead监控
	电台链接	天然气开发管理系统 石油平台-近海CO2计量 tram数据(信号、点点、定位等)日志 电量测量分配控制 水井纤维生产线控制系统
线性	ADSL+VPN	石油采集站 协同生成工具监控 低温气体控制托管 管道漏水管理系统 水处理厂监控泵
	PSTN	低温气体控制托管 水门控制 管道漏水管理系统
	ISDN	协同生成工具监控
	租赁线	gas区冷却-冷水监控
