世界第一真正综合安全控制器

ProSafe-RS为YokogawaIEC61508和ANSI/ISA84兼容安全系统超过2 400个项目使用它,从大规模综合流程自动化项目到单机解决方案不等。横川系统proSafe-RS安全系统是用能力、生命周期支持和长期可持续性构建的

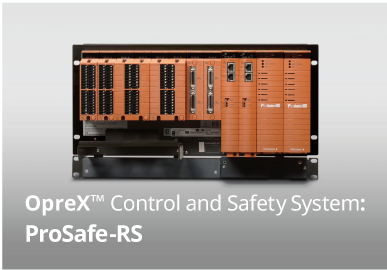

ProSafe-RS概述

世界第一真正综合安全控制器

亚博国际App横川结束DSS-SIS与ProSafe-RS不相容性-ProSafe-RS-World实现分布式控制系统与安全仪表系统之间的绝对完整性常规上DSS和SIS需要两个单独的监控操作环境。不同的通信和特殊硬件架构必须搭建。植物管理员努力优化流程操作视之为项目时间和费用升级

关于OpreX

OpreX综合品牌横川工业自动化控制业务OpreX名表示Yokogawa通过与客户共创价值所培养的技术和解决方案的优异性,并包含Yokogawa全方位IA产品、服务及解决方案本品牌由以下五类组成:OpreX变换、OpreX控制、OpreX测量、OpreX执行和OpreX生命周期组成OpreX控制类的产品组之一是OpreX控制安全系统组,它包括ProSafe-RSYokogawa以各种OpreX控制解决方案快速实现客户变换,导致管理和运营等领域的变换,并提供高度可靠的控制技术,确保高效率、高质量、安全稳定的工厂运维

OpreX品牌Yokogawa将提供综合解决方案解决具体需求并支持客户努力改造和壮大企业

工程学

ProSafe-RS由安全工程PC(SENG)和SSC安全控制站组成,Vnet/IP安全控制网组成,每个设备都与Vnet/IP通信

系统架构

图像缩放

ProSafe-RS可合并CentUMVPSCS可由CentUmVPHS人际接口站操作监控也可以通过子系统通信连接到其他dss和PLCs

ProSafe-RSHART通信允许植物资源管理人管理HART通信设备连接SSSI/O模块同时,AO信号允许PRM客户端对配有PST函数的HART支持阀位定位器进行局部Stroke测试

单架构

无缝架构实现DSS和SIS的真正整合,促进植物优化

预期运维益

快速项目实施成本较低-使用单进程网省省工程设计时间
提高操作效率-综合信息显示器清晰易用
较低自有成本-常用控件和网络架构标准裁剪维护间接费

消除 sIS选择复杂性

ProSafe-RS认证单模块配置冗余性已嵌入每个超规范输入输出处理卡内在简单模块化使得设计系统容易化需要额外系统可用性时,用户可简单插插适当模块函数增冗余

洋川并行工程

应用工程和硬件工程可独立并行发展并行工作缩短项目进度,要么晚启动,要么可能提前启动

Yokogawa参数工程

开工提前启动工厂

快速开厂问题长期以来直接影响到客户利润

工具启动和I/O模块安装可并行操作,循环检查只有在FAT完成FAT测试并安装控制器和工程环境后才能完成

提前启动工厂

洋川并行工程无需等待控制器和工程环境完成循环完整性只能用n-IO模块和Field调试支持包检验I/O定义信息中发现任何变化时,可当场校正,校正定义后可反射厂主信息

二叉降低定时项目交付风险

因物理约束往往需要修改I/O定义此类问题通常发生在调试期间,可能延长项目进度表,并需要代价高昂重布线。

i/O定义n-IO模块可以更易变换DI/DO/AI/AO信号类型只能用软件交换,无需修改I/O模块信号类型可在每个信道中指定,无需存储信号类型I/O模块,降低维护费用

自动化设计套件

ProSafe-RSR4特征AD套件,与CentUMVP综合控制系统使用环境相同,允许对CentUMVP和ProSafe-RS数据进行综合管理
ProSafeRS工程师可用AD套件设计I/O
AD套件还拥有函数管理变化历史和记录变化以节省系统翻新时间

ADSETY

更好操作更容易工程硬件压缩

FGS系统

标准FGSHMI部件供气体、火焰、烟雾和热检测器使用
FGS检测器标准函数块加法方便工程
ProSafe-RS模拟模块可重置烟热传感器报警器而不增加硬件,如继电器模块和DO模块

逻辑解决方案实现完全控制

一网

ProSafe-RS插件直接接入Yokogawa现场验证CentUMVP使用同一网络。SIS函数和DSS函数间数据交换不需要网关或接口硬件。SIS控制器安全通信由dSS-SIS混合配置实现并认证

期望效益

简单快捷通向系统实现
降低工程复杂性和成本连接SIS和DSS
大工厂低维护费用

逻辑解决方案实现完全控制

安全可靠可用无折控制

单架构

无缝架构实现DSS和SIS的真正整合,促进植物优化

预期运维益

快速项目实施成本较低-使用单进程网省省工程设计时间
提高操作效率-综合信息显示器清晰易用
较低自有成本-常用控件和网络架构标准裁剪维护间接费

安全可靠可用无折控制

消除 sIS选择复杂性

植物显示器容量大增

相片制作

人机常用接口
不再单独监控SIS和DSS运算符继续使用最熟悉接口的同时,可更快速预测哪些过程条件有可能达到紧急水平
事件统一数据
样本屏幕如表板样式仪表和报警显示器提供方便数据比较和决策
反跟踪分析
数据整合的另一个好处是分析报警前事件的能力-有效流程安全管理强工具

很容易创建显示器整合dss和SIS数据

虚拟化平台

横川虚拟化将系统软件操作从物理硬件依赖分离开来,使软件可复用性最优调试系统硬件
虚拟化平台使单服务器执行多虚拟计算机工作,从而减少配置控制系统所需计算机数平台提供构建虚拟环境所需的硬件和软件
通过虚拟化服务器环境,可按需单独更新并修改硬件和软件

转换为客户以商业为中心的好处,如平滑迁移到新硬件并减少停机时间、较短迁移过程和系统测试时间
从维护观点看,硬件和软件可维护性分离也是重要优势

除传统I/O模块专面向特定信号类型外,ProSafe-RSR4可提供N-IO模块,处理每个信道的不同信号类型
通过同时接受两种模块,ProSafe-RSR4可更灵活处理客户工厂设计需求

ProSafe-RS通用I/O

N-IO网络I/O:智能配置I/O

特征学

DI/DO/AI/AO信号可用单模块处理
类型I/O信号可用软件修改
使用光电缆可远程安装达50千米
SIL3可用单配置实现冗余配置也可以选择
终端块信号循环函数
内安全屏障可用N-IO基础板
详情请访问以下网站
N-IO消除整理柜子的需要,进一步节省空间和费用因此,这是灵活分布式安装场的理想

N-IO智能配置I/O

FIO(战地网络I/O)

特征学

各种I/O模块(AI/AO/DI/DO/通信函数)可用
ModbusTCP/RTU通信模块可用
使用光电缆可远程安装达50千米
SIL3可用单配置实现冗余配置也可以选择
专用终端板、终端块和电缆支持FIO

ProSafe-RS现场网络I/O

单简单SIL3解法

洋川设计师使用最新电子设计技巧和组件打包小化安全控制电路ProSafe-RS处理器、输入模块和输出模块都配有双重架构,为用户提供单卡SIL3级保护架构简单易懂设计安装维护完全保护集成此外,设计诊断覆盖率极高99%以上,为用户提供快速故障检测工具,以便能够在可接受的时间段内修复-对过程影响最小

单简单SIL3解法

插件可用性

系统可用性更高和容错性更高时,ProSafe-RS可配置双重冗余,同时维护SIL3ProSafe-RSI/O或处理函数模块化扩展至函数级,冗余可完全应用到需要它的地方-输入、输出或处理模块-提供安全经济组合,SIS市场前所未有允许组合双重冗余配置,如单输入和冗余输出或冗余输入和单输出

插件可用性

Versatile模块冗余

ProSafe-RS灵活选择冗余CPU和I/O模块后,提供甚至SIL3应用所需要高可用性与其选择系统或机架级别,不如选择系统或机架级,你可完全按需要应用冗余-具体输入、输出或处理模块-视循环所需的SIL或场设备可靠性等因素而定.这是可能的,因为i/O和proSafe-RS处理函数模块性扩展至函数级

即使在内部故障发生时,安全功能也得到维护,减少过程假旅行的可能性
软插件提供量VMR/Versatile模块冗余TM

Versatile模块冗余

偏Stroke测试

正常条件下,与安全仪表系统整合的阀门不激活sIS程序检测异常后启动进程关机时才激活这些关机。)因此有必要定期测试阀门,以确保它们工作正常并在需要时适当响应

定期检查称为“防波测试”,通常涉及完全中风测试(完全关闭阀门)。工厂启动运行时,费用昂贵的旁路安装对验证测试是必要的如果不能实现,唯一另一种测试方法就是关闭工厂结果,阀门检验通常每隔几年才进行一次验证测试。

全中试的替代方法是局部中试,它涉及略闭阀解析问题PST可不中断进程并远程从控制室等位置执行

厂主通过实施PST可大幅降低维护成本透视阀门比全中风测试更容易检查, 就能预测提高可靠性等大效益

注意:虽然PST没有消除完全中风测试需求,但它有可能扩展验证测试区间而不牺牲所要求的安全级

偏Stroke测试

SIL2无线气体检测系统

SIL2无线气体检测系统可供FGS使用

Yokogawa结合生产控制、安全仪表、现场无线工程咨询方面的专门知识,为终结无线解决方案提供最高效和最及时方法

SIL2无线气体检测系统
ProSafe-RS
YFGW510

无线设备有若干长处,例如允许难以入场和降低安装成本,这些设备日益被视为植物安全解决方案的基本要素。

这对于气体检测系统特别重要,其操作很容易受安装位置和环境条件等因素影响。即使在系统安装后,当前优化总体配置的努力可能需要偶而改变检测装置的位置和数目。无线技术的使用消除了对布线的担忧,从而大大便利移动和/或安装更多检测装置过程

系统配置

complited证书

ivSIL3
ISA安全CSA1.0.0级
1:它符合IEC 62443-4-2和IEC 62443-4-1国际控制设备安全标准
点击这里获取ISA安全认证细节

兼容标准

ProSafe-RS系统硬件符合下文所列标准请仅在工业环境使用ProSafe-RS系统

PLC(可编程逻辑控制器)

IEC61131-2

功能安全

IEC 61508,IEC 6151-1,IEC 62061

应用

EN 54-2、EN 298、EN 50156-1、NFPA85、NFPA86、NFPA72

安全性

加SA
CE标识
EAC标识
摩洛哥守法标识
UKCA标识

EMC标准

CE标识EMC指令
RCM系统
KC标识
EAC标识
功能安全
摩洛哥守法标识
UKCA标识

危险定位设备

FM非感知
ATEXExec
IECex前ec
ECAS-Exe
UKEX-Exec

海洋标准

美国航运局
Veritas局
loyd注册
DNV系统

从遗留系统迁移ProSafe-RS

难以继续维护遗留系统,原因是维护成本高、性能下降、备件缺失(ISIS和PC)、文档不确定性和守法问题Yokogawa提供最新的SIS工程服务迁移/替换现有系统

依网站状况和迁移窗口而定,YokogawaProSafe-RS提供IO系统的两个选项,即F-IO和N-IO,允许平低风险迁移

Yokogawa服务逆向文档应用可提前离线验证主题专家(操作员、流程工程师、维护工程师)并导致高度信任转换最后,验证文档可导入ProSafe-RS应用生成

从ProSafe-PLC迁移ProSafe-RS

从ProSafe-PLC迁移ProSafe-RS Yosogawa提供一种服务,使你从经证明的ProSe-PLC平台迁移到我们最新的安全仪表系统ProSe-RSProSafe-RS使用快速CPU并无缝与CentUMCDS整合,大大提高性能并消除专用DAS网关需求ProSafe-RS提供完全集成CentUMDCS操作监测功能
