DTSX3000分布式温度传感器

测量原理

操作原理

YokawaDTSX3000测量光纤长度的温度和距离使用Raman散射原理光脉冲(激光脉冲)射入光纤散布于纤维玻璃分子中,该分子向下传播纤维并用云状振荡交换能量光脉冲向光电缆散射时,生成调频信号(长波长)和反调波长信号,两个信号均从光源发布时移位强度比两个信号组件取决于拉曼散射生成位置的温度温度可以通过测量电腾信号和反电腾信号的强度来确定零散光线中被称为反向散射线的部分回溯光源温度读取位置可测量反向散射返回源所花时间

raman散射

所有光与物交互仿佛站在没有外部光源的黑车库车库内有一辆亮红色运动车不必说,你看不到运动车或运动车本身颜色开灯到车库时,可立即看到光源反射汽车上亮红色光从红色运动车上跳下 光从红光谱上跳出

散射光类型

横川分布式温度传感器用拉曼散射光测量温度分布,显示下列种类散射光中特别高温敏感度

测量法

单项计量法

• 这种方法将光脉冲射入光纤感知的一端易安装性,当测量目标为远程时有效

复选测量法

• 这种方法将光脉冲传入循环光纤感知两端
• 这种方法允许继续测量,即使光电缆已破解

测量方法比较

温度传感器类型

温度传感器类型及其特征

温度监测方法比较

	Fiber光感应器	热摄像头	点感应器 (热电联想)
描述性	基于光纤传感器广域监控	基于热摄像头的表温监控	多点离散传感器监控
检测方法	联系人	非接触	联系人
温度范围监控	-200至300摄氏度 (基于传感器电缆)	常温到2000摄氏度 (Range切换需求)	-200至1000摄氏度 Type电波
区域划分	广度覆盖 DTSX200:最大6千米/ DTSX3000:最大50千米/ DTSX1:最长16千米/	小取景角20度	广面积
长处	广面积无缝监控	有限小面积监控能力	有限小面积监控能力
缺陷	限制小区	非密封监控	非密封监控 安装和维护补偿铅线

性能显示

表示分布温度传感器性能的代表参数包括空间分辨率和温度分辨率尽管总的来说这些参数之间存在着权衡关系,但我们已经实现基于信号处理技术的高性能

空间解析

• 空间分辨率最小长度检测温度变化(它也指响应距离)。
• 空间分辨率定义为检测到10%至90%光纤感知时长度
• 采样分辨率表示数据区间,数据区间定义不同于空间分辨率定义

温度解析

• 温度分辨率由标准偏差(1++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
• 温度分辨率表示变异性,不表示温度精度(标定使用参考温度计可以高温精确度测量)。
• raman背影光信号微弱分布式温度传感器通过重复测值实现更高温度分辨率

测量结果实例

电缆类型

可选择最合适的类型

正常操作温度	应用	电缆类型	电缆细节	特征学

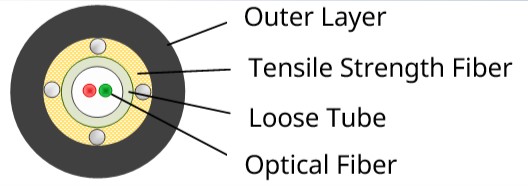

正常温度	凸火检测 电缆温度监控 总线杜卡特温度监控 电缆隧道火警检测 仓库消防检测 热点检测 冷点检测 .等	标准类型	图像缩放	非金属轻量易安装 EN 54-22认证

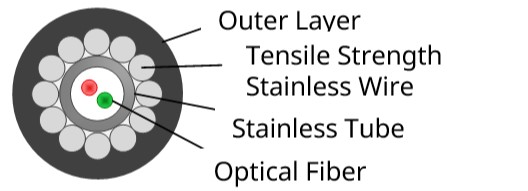

		强健类型	图像缩放	耐压和张力并不太可能破解 EN 54-22认证

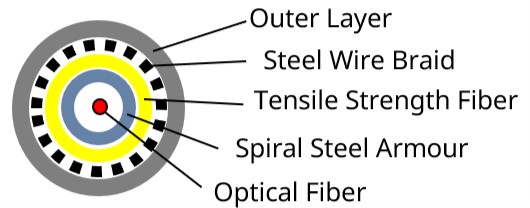

		弹性类型	图像缩放	薄软易安装

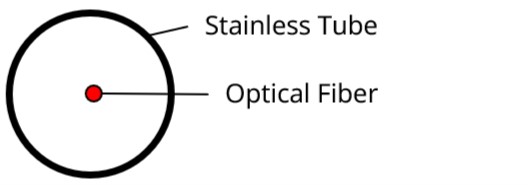

高低温度	爆裂监视 干燥Furnace监控 LNG渗漏检测 好监听 .等	钢管类型	图像缩放	薄软易安装

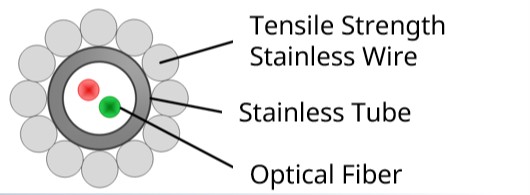

		铁盔类型	图像缩放	耐压和张力并不太可能破解

产品简介

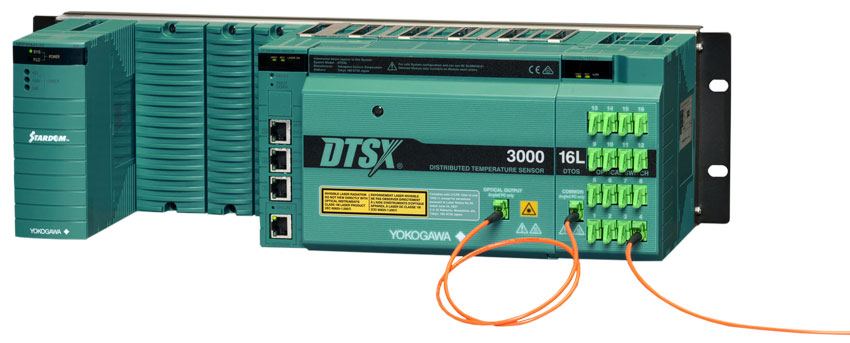

DTSX3000概述

DTSX3000分布式温度传感器由DTS模块、光开关模块、基模块、电源模块等配置

不同距离范围可按目标大小选择

• DTSX3000-S:10千米
• DTSX3000-N:16千米
• DTSX3000-M:30公里距离
• DTSX3000-L:50公里距离

On伙伴门户成员网站中,您可以检查细节规范
GS39J06B40-01:DTSXL分布式温度传感器远程系统
GS39J02B40-01:DTSXL分布式温度传感器远程系统

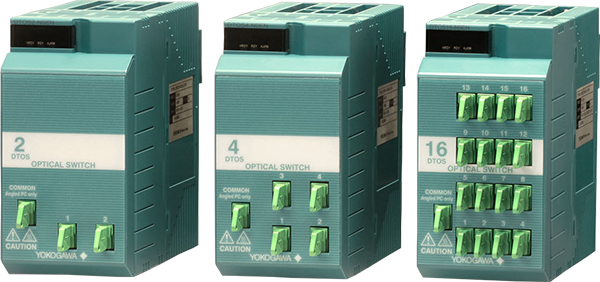

光开关模块

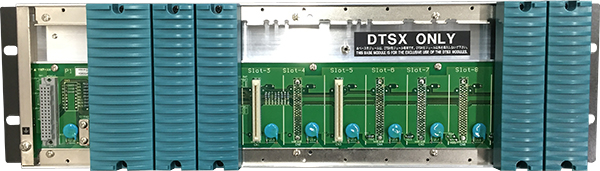

基础模块

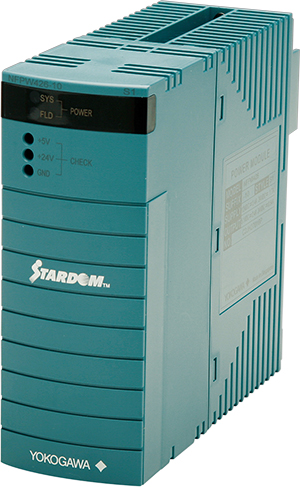

供电模块

附属程序

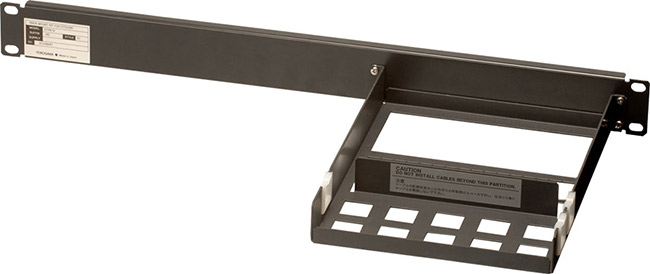

DTRK10机架

软件类

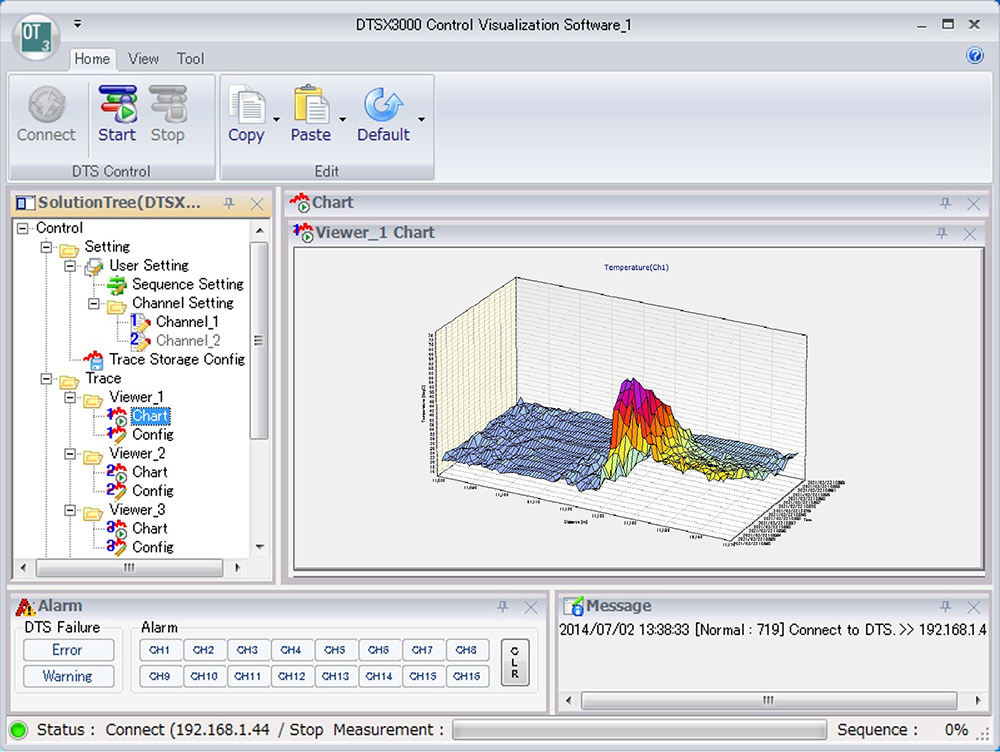

DTSX3000控制可视化软件

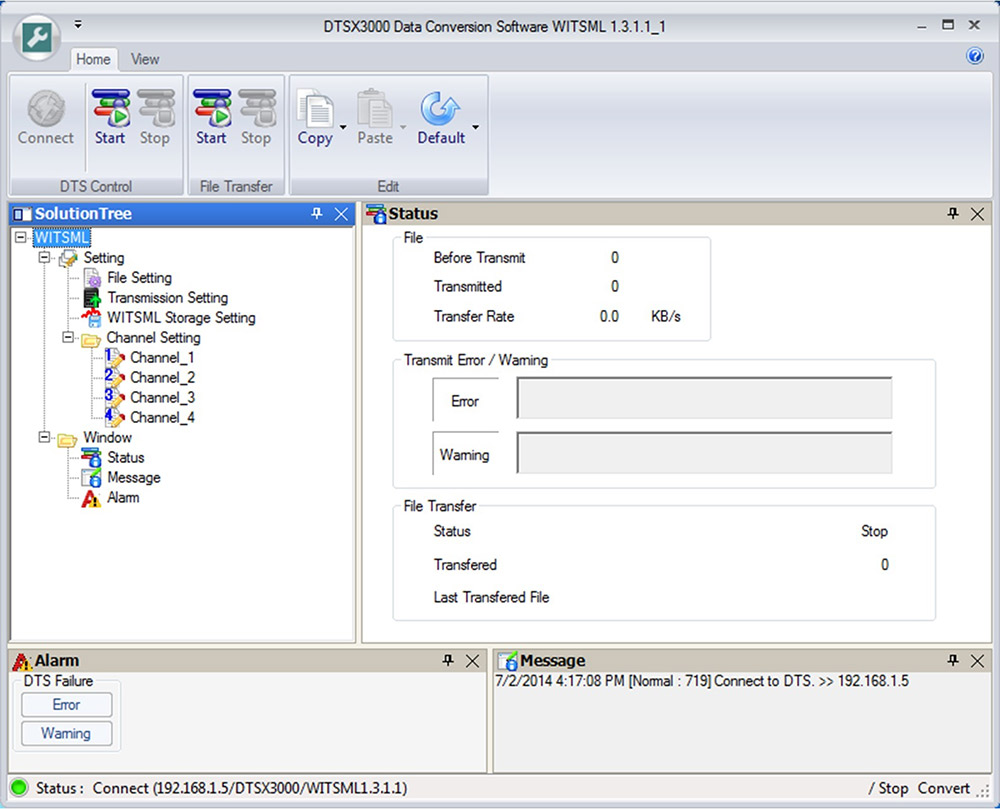

DTSX3000数据转换软件

规范化

参考通用规范详解

DTSX3000

光开关模块

说明:模块应定期替换4.7年、6年和9.5年,连续运行15秒、20秒和30秒测量

规范遵守和约束标准

注:根据欧盟立法,EEA(欧洲经济区)制造商和授权代表如下:
yaboAG娱乐城制造厂商YOGAWA电公司
EEA授权代表:YokogawaEuropeEuroweg2,3825HDAmersfort

亚博国际AppIndustries/Applicantions

电源

YokogawaDTSX3000可保护现有电线/线并降低成本,监测电流配线热动态电网操作员通过测量电线温度可最大限度地提高电流可用容量,避免电源电缆损坏并通过维护光电流扩展电缆生命更重要的是操作符可识别热点、防火破解和全网格点火DTSX3000最小化潜在电网故障并精简预防性维护过程DTSX3000对高压高噪声环境最理想DTSX3000设计用于下列环境

• 地下电源电缆
• 海底电源电缆
• 高压电线
• 配电站
• 变电站

管道线

YokogawaDTSX3000提供高端管道泄漏检测方法,使用光纤解析法提供整个管道全长全温度剖面当漏水沿管道任何地方发生时,局部温度变化会在该特定位置产生光纤电缆接近管道,有足够的热接触并可提供精确温度读数对比每次新温度剖面扫描和正常条件参考剖面扫描后,有可能检测温度异常,这可能显示管道故障或外部振荡可能导致或实际破损DTSX3000设计用于下列应用

• 天然气管道:Amonia、天然气、二氧化碳
• 液化管道:粗油、加热油、汽油、巴布亚新几内亚、LNG、Brine、蒸汽

泄漏诱发温度变化可以是局部冷却或加热关于原油管道和其他类似产品中出现的泄漏问题,预计局部变暖将因泄漏而产生,因为以热温运输原油以降低粘度经常是一种常见做法。

高压气管或含LNG或其他低温产品泄漏后,将观测到朱莱汤普森效应产生的局部冷却效果,即压力下快速扩增气体降低周围温度

* 假设使用适当的扫描速率和数据刷新间隔

火警检测

早期火检测关键过程和环境是安全系统的重要组成部分燃烧火对重要资产、产品和最重要的是人的生命产生毁灭性后果此外,消防故障成本导致失去机会和代价高昂的修复工作离散传感器技术往往失效,原因是周围环境条件如灰尘、湿度、热和腐蚀此外,维护传统传感器技术费用昂贵,因为需要持续修复横川DTSX3000设计是为了检测临界资产在最极端条件下失火,提供不匹配可靠性、性能和成本节约

横川DTSX3000设计用于下列消防检测应用

• 电流带载重货
• 坦克农场
• 电缆托盘
• 地下通道
• 管道(地下,地面上)
• 核设施
• 采矿精炼

* 假设使用适当的扫描速率和数据刷新间隔

油气公司

非常规资源开发,如重油、油沙和页岩气等,一直随着全球能源需求增长而发展DTSX3000可测量多公里光纤的温度分布DTSX3000通过不同注入动态提供实时持续温度测量最大化油气提取除水井优化外,DTSX3000提供关键数据帮助监控和检测水井泄漏条件、水渗透和气突破DTSX3000还提供控制能力(测流、压力、温度、阀位等),并测量光温更重要的是,与传统井水监测技术相比,DTSX3000更强健、成本效益更高和准确性更高
