分布式温度感知

分布式温度感测测量光纤电缆长度的温度分布使用纤维本身作为感测元不同于传统电温测量法(热电波测量法),光电缆长度为温度传感器分布式温度感测可提供数千次长距离精确温度测量与传统电温测量相比,分布式温度感测是获取精确高分辨率温度测量的成本效益高方法

引入Fiber-Optic温度传感器DTSX

无空白大工厂的温度监控因技术成本问题难以实现,并难以遵守企业HSE政策DTSX测量光纤电缆长度的温度分布使用纤维本身作为感知元素,它对于长距离广域温度监控最理想DTSX越来越多地用于各种应用,如消防检测、泄漏检测和预防维护

使用DTS的优缺点何在

成本计算
当应用需要数以百计或千计传感器测量时,将单个传感器接回数据采集站将变得非常贵成本效益高得多,使用光电缆获取精确高分辨率温度测量也大有裨益

长距离
使用传统电量传感器难以测长距离温度DTS光电缆不仅可长距离部署,而且还提供高分辨率区域以及精确精确温度测量

高电磁噪声环境
DTS因光学特征与电磁噪声隔离不同于传统电量传感器(热电联和RTD),光纤内没有电组件,因此免电电电噪声

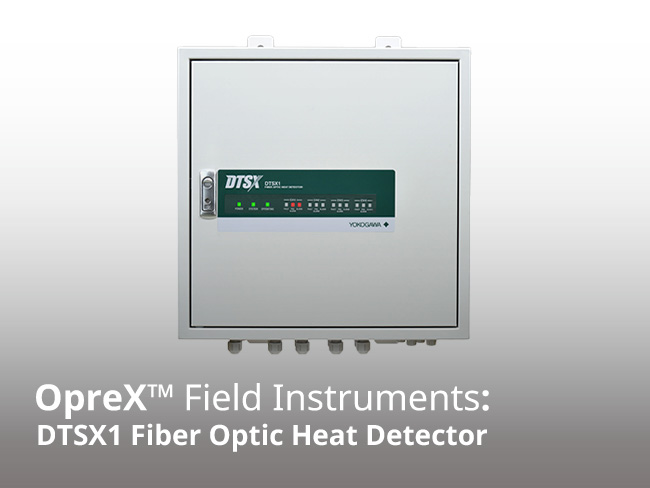

DTSX1分布式温度传感器

DTSX1不仅解决资产维护需求以避免高温热(如设备异常)引起的事故,而且还侧重于消防检测^#1应用程序举例说,它用于检测隧道、电缆托盘、传送带等
DTSX1测量温度并使用光电缆检测热DTSX1允许长距离测量并提供广度温度范围精确检测多热点同时并发报警预置,保护重要资产
1:遵守欧洲消防认证标准(EN54-22)
VdS认证号:G2200

关于OpreX

OpreX综合品牌Yokogawa工业自动化控制业务由各类家庭组成产品归OpreX字段工具组,该组依OpreX测量类对齐

测量原理

操作原理

YokawaDTSX1用Raman散射原理测量光纤长度的温度和距离光脉冲(激光脉冲)射入光纤散布于纤维玻璃分子中,该分子向下传播纤维并用云状振荡交换能量光脉冲向光电缆散射时,生成调频信号(长波长)和反调波长信号,两个信号均从光源发布时移位强度比两个信号组件取决于拉曼散射生成位置的温度温度可以通过测量电腾信号和反电腾信号的强度来确定零散光线中被称为反向散射线的部分回溯光源温度读取位置可测量反向散射返回源所花时间

raman散射

所有光与物交互仿佛站在没有外部光源的黑车库车库内有一辆亮红色运动车不必说,你看不到运动车或运动车本身颜色开灯到车库时,可立即看到光源反射汽车上亮红色光从红色运动车上跳下光从红光谱上跳出

raman散射

光脉冲从分子中射出(激光脉冲)时,这个现象也是真实的,在这种情况下,光纤电缆中的纤维玻璃分子光源进入光纤电缆后,大多数光反弹(回击)不变(波长不变)。微量光转换光源变换称拉曼散射自拉曼散射热受温度影响以来强度取决于温度分布式温度感测从传播光脉冲取移换并测量两个信号组件(斯托克斯和反斯托克斯)之间的强度

散射光类型

横川分布式温度传感器用拉曼散射光测量温度分布,显示下列种类散射光中特别高温敏感度

散射光类型	特征学	应用领域
Rayleigh散射雷利	因介质内密度波动频率组件与事件光相仿	光纤损耗分布 OTDR:Optical时域反射计
raman散射 (拉曼)	由介质内分子振荡交互作用强度反斯托克斯射线主要依赖温度	温度分布 DTS分布式温度传感器
布里柳英散射 (布里柳英)	因介质内声波交互频率依赖压力和温度	strain分布 DSS分布式Strain传感器温度分布

测量法

单项计量法

这种方法将光脉冲射入光纤感知的一端易安装性,当测量目标为远程时有效

单端测量法

复选测量法

这种方法将光脉冲传入循环光纤感知两端
这种方法允许继续测量,即使光电缆已破解

双端测量法

测量方法比较

测量法	长处	缺陷
单项计量法	与双端测量相比,光传感器电缆很容易安装不需要光学开关光纤破解后,仍有可能继续测量破解段前点	无法补偿定位光纤损耗温度标定比双端测量复杂
复选测量法	光纤损耗分布自动取消洋川法减少电阻光纤折损时,测量方法自动切换为单端测量	安装光传感器电缆必须循环需要光学开关最宽度测量的实际最大距离范围为单段测量法的一半

温度传感器类型

温度传感器类型及其特征

类型	特征学
Fiber光感应器	光纤用作温度传感器,适合监测长广面积温度允许您识别光传感器电缆上的具体位置并监控每个位置的温度
热摄像头	仪表检测对象红外光能测量温度能够以非接触方式测量广面积温度分布,适合监测工业炉温和革命固态等
阻抗温度计	传感器使用金属电阻特征,该特征与温度成比例变化可精确温度测量,适合工业精度温度测量
热电偶	当两个不同的金属互连通时, 介质间的温度差会发展电动强度传感器使用电动力可低成本测量广面积温度,广泛用作工业用温度传感器
辐射温度计	温度计测量物红外射线强度非接触温度计可远程测量,适合测量超高温

温度监测方法比较

	Fiber光感应器	热摄像头	点感应器 (热电联想)
描述性	基于光纤传感器广域监控	基于热摄像头的表温监控	多点离散传感器监控
检测方法	联系人	非接触	联系人
温度范围监控	-200至300摄氏度 (基于传感器电缆)	常温到2000摄氏度 (Range切换需求)	-200至1000摄氏度 Type电波
区域划分	广度覆盖 DTSX200:最大6千米/ DTSX3000:最大50千米/ DTSX1:最长16千米/	小取景角20度	广面积
长处	广面积无缝监控	有限小面积监控能力	有限小面积监控能力
缺陷	限制小区	非密封监控	非密封监控安装和维护补偿铅线

电缆类型

可选择最合适的类型

正常操作温度	应用	电缆类型	电缆细节	特征学

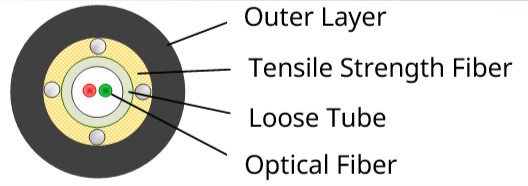

正常温度	凸火检测电缆温度监控总线杜卡特温度监控电缆隧道火警检测仓库消防检测热点检测冷点检测 .等	标准类型	图像缩放	非金属轻量易安装 EN 54-22认证

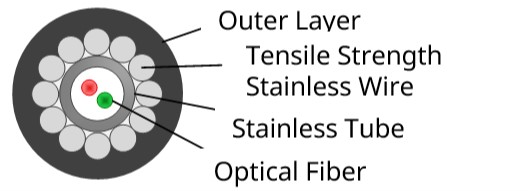

		强健类型	图像缩放	耐压和张力并不太可能破解 EN 54-22认证

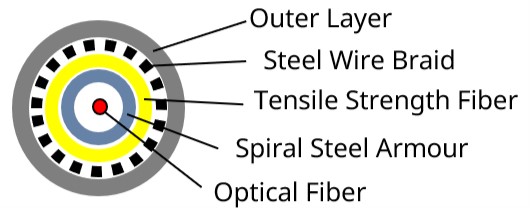

		弹性类型	图像缩放	薄软易安装

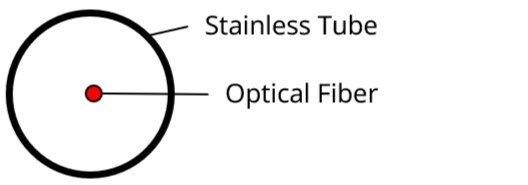

高低温度	爆裂监视干燥Furnace监控 LNG渗漏检测好监听 .等	钢管类型	图像缩放	薄软易安装

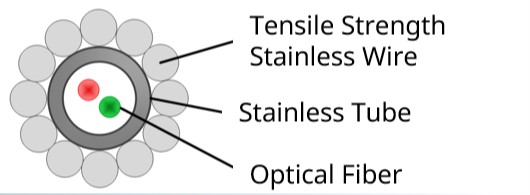

高低温度	爆裂监视干燥Furnace监控 LNG渗漏检测好监听 .等	铁盔类型	图像缩放	耐压和张力并不太可能破解

简单系统构造适配消防检测

除温度监测功能外,DTSX1提供处理温度数据函数(Make区和报警设置并发布警告)并产生接触输入/输出,允许简单系统构建

系统配置示例

【Example of a Host System】
SMATRDAC+(编程和数据记录软件)、CI服务器和CENTUM综合生产控制系统

产品简介

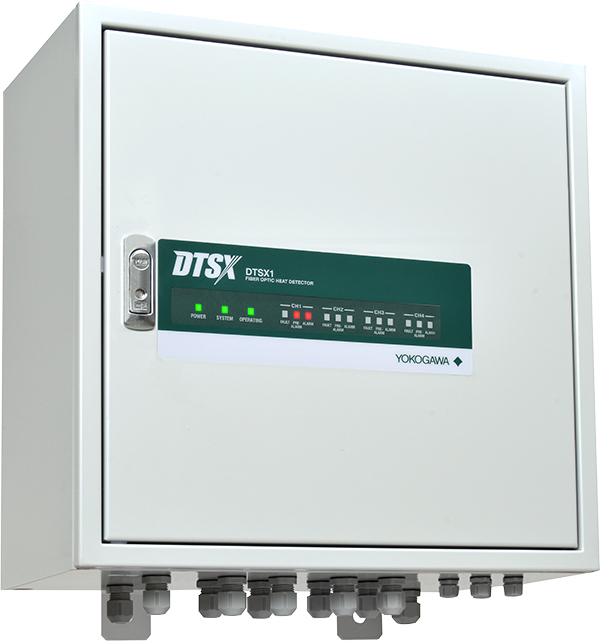

DTSX1概述

DTSX1单盒内包含热检测函数,可立即使用为热检测器,简单连接按标准提供光电缆快速精确检测广度高热并配置报警显示器和声音以适应应用能力可快速检测、定位和识别异常

DTSX1优缺点

快速检测大面积火灾
温度监控达16千米光传感器电缆5秒最小测量时间
广度监控四条线路(16千米x4带光开关)。
减少人误差
无盲点持续监控并不会错失异常温度即使是危险点或难入点
识别异常点并允许快速响应分区监视
时间和努力减慢构建系统等
装有光纤电缆和其他配件的打包系统消除选择时间和努力
各种主机系统很容易通过 Modbus/TCP或中继输出获取报警
运行成本和保理成本降低
光纤电缆不会分解,因为它没有机械元件,当电缆外部力损坏时它只能替换损段
资产保险费用通过整合灭火系统降低

On伙伴门户成员网站中,您可以检查细节规范
GS39J06B35-01:DTSX1光热检测器

软件类

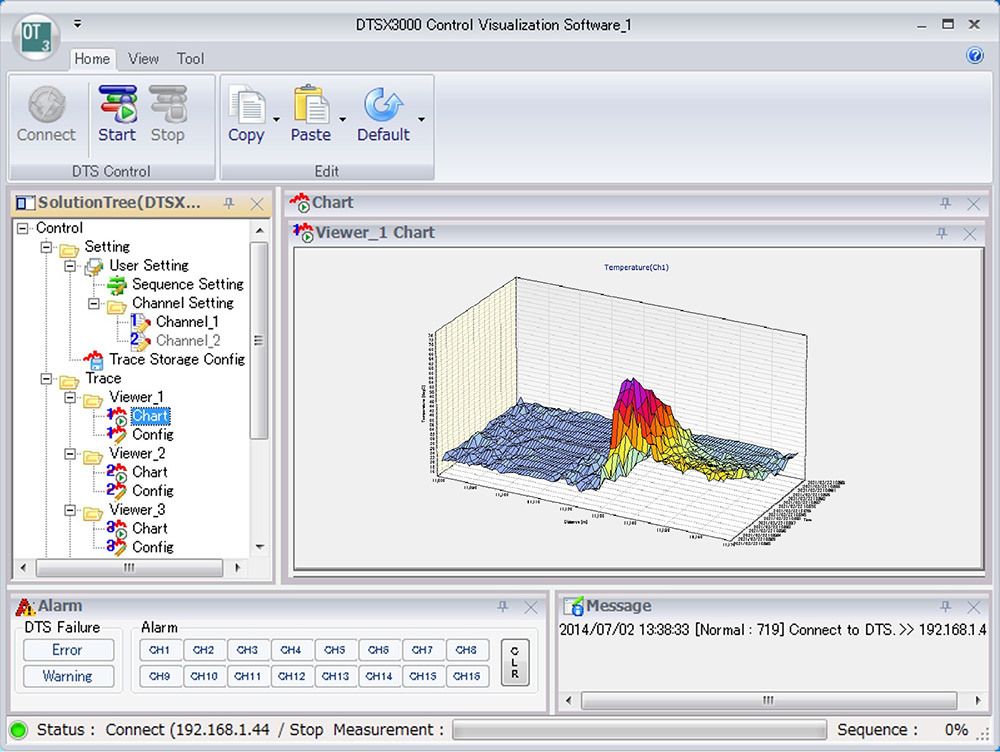

DTSX3000控制可视化软件

DTSX3000控制可视化软件
图像缩放

DTSX1需要处理多通道多点温度测量数据
DTSX产品设置设计DTSX3000/200/软件提供各种功能,例如DTSX1设置控制显示测量结果、温度变化分析以及报警设置和表示信息,帮助监测温度

规范化

参考通用规范详解

DTSX1

项目			规范化
测量距离范围			2km、4km、6km、8km、10km、16km
通道数			一二四
空间解析			1米或以下
采样解析			0.5米或1-米间隔测量温度
最小温度测量时间			5秒
测量模式			单行双行
区数配置			千分之(无重叠)
接口	光输出		E2000/APC 50/125GI
	局域网		10BASE-T或100BASE-TX模盘/TCP
	中继输出		8 64端口最大35V/
	中继输入		4端口On12-30V/5ma OFF3V2ma
	显示器		电源系统化运营 AlARM/PRE-ALARM/Fault (为每个通道播放)
	开关	响应	报警状态重置
	开关	ACK语言	报警识别挂起报警状态
供电	操作电压		10至30VDC 电压12或24VDC
供电	电源消耗		30W(通常为23°C时15W 环境温度)
尺寸(WxHx			500毫米x500毫米x250毫米
权值			28kg
挂载式			墙挂起

规范遵守和约束标准

类别		标准类
火警检测		EN54-22
激光安全		IEC 60825-1 EN 60825-1 林业局
CE标记	EMC系统	EN55011 EN61000-6-2
	通用安全	EN61010-1 ENIEC61010-2-201
	RHS指令	ENIEC63000
	激光安全	EN 60825-1
CSA标记	通用安全	CSAC22.2
kC标记	EMC系统	韩国EMC标准
RCM标记	EMC系统	EN55011

注:根据欧盟立法,EEA(欧洲经济区)制造商和授权代表如下:
yaboAG娱乐城制造厂商YOGAWA电公司
EEA授权代表:YokogawaEuropeEuroweg2,3825HDAmersfort

亚博国际AppIndustries/Applicantions

火警检测

早期火检测关键过程和环境是安全系统的重要组成部分燃烧火对重要资产、产品和最重要的是人的生命产生毁灭性后果此外,消防故障成本导致失去机会和代价高昂的修复工作离散传感器技术往往失效,原因是周围环境条件如灰尘、湿度、热和腐蚀此外,维护传统传感器技术费用昂贵,因为需要持续修复横川DTSX1设计是为了检测临界资产在最极端条件下失火,提供不匹配可靠性、性能和成本节约

横川DTSX1设计用于下列消防检测应用

电流带载重货
坦克农场
电缆托盘
地下通道
管道(地下,地面上)
核设施
采矿精炼

特征特征	福利类
m特殊分辨率	识别确切点火
温度分辨率达0.1摄氏度	可能火检测前10秒
光线传感器	不同于离散传感器或IR摄像头,光电缆消除盲点
包装光电缆	光化灰尘、湿度、腐蚀和泥土
报表和数据分析	HTTP、SFTP或Web浏览器访问历史数据
广域通信协议	连接现有DSS、PLC、DAQ和无线接口
6km光纤=6千分	成本效益高的温度测量方法比传统传感器技术

* 假设使用适当的扫描速率和数据刷新间隔

液态电池

智能监控制造流程shelves和存储shelves

热离子电池安装在单个架子上早期发现允许快速初始响应当异常发生将损害限制到最小
细节指 "智能监控制造流程shelves和存储shelves-.)

电池集成流程中防火

废气管道消防或灰尘爆炸受监控,以防止锂电池集成过程染色铝尘异常性不被忽视,因为盲区长距离管道如屋顶空间全面监控细节指 "电池集成过程防火-液态电池应用.)

电源总线栏稳健性监控

供电总线网关受监控
异常性不被忽视,因为总线管道和总线条内建长距离盲区如屋顶空间全面监控
细节指 "电源总线栏稳妥性监控-车辆里离子电池应用.)

光线可视化软温度分布

DTSX光分布温度传感器可监控光电缆路径上每米温度分布
热电偶等热器控件持续到现在, 通过添加DTSX, 有可能可视觉化温度分布整个干炉
利用结果解决加热器问题和其他问题,将软化温度定到理想温度剖面后产品流出炉后提高生产率

光线可视化软温度分布

当尝试用热电偶测量多点时,布线复杂化,建设成本上升并需要每个传感器定期维护将它应用到多干炉时是不切实际的
DTSX系统只要求在炉内铺设光电缆,初始成本和运行成本都可以降低
单点DTSX覆盖多层干炉,提高成本效益
DTSX还被用于监控隧道炉中温度分布
细节指 "光线可视化软温度分布.)

电源

YokogawaDTSX1通过监测电流分配线热动态可保护现有电线/线并降低成本电网操作员通过测量电线温度可最大限度地提高电流可用容量,避免电源电缆损坏并通过维护光电流扩展电缆生命更重要的是操作符可识别热点、防火破解和全网格点火DTSX1最小化潜在电网故障并精简预防性维护过程由于其电磁干扰豁免,DTSX1理想高压高噪声环境DTSX1设计用于下列环境

地下电源电缆
海底电源电缆
高压电线
配电站
变电站

特征学	福利类
隔离电磁干扰	Fiber光学从电磁流中分离
实时温度测量监测	测量并监控实时电网/可控温度
测量并监视多电路/电缆	最多16道光学开关可连通
报表和数据分析	HTTP、SFTP或Web浏览器访问历史数据
广域通信协议	连接现有DSS、PLC、DAQ和无线接口
6km光纤=6千分	成本效益高的温度测量方法比传统传感器技术
