游戏变换器化学注入
Yokogawa的FluidCom完全自动化化学注入流控制器
集成四大组件,即流控阀门、动画机、流计控制器组成模块微小机械移动部件自洁机制 不需要定期维护
游戏变换化学注入流控制器解决传统化学注入系统今天面临的挑战
 |
 |
 |
|
| 挑战 | 挑战1: 频繁人工流速调整/维护 |
挑战2 不稳定化学注入率 |
挑战3 严酷环境下的工作 |
|---|---|---|---|
 |
|
|
|
|
|
|
|
| 流水委 福利类 |
|
|
|
| 流水委 特征学 |
|
||
| 结果 |
|
||
自Frost & Sulliver创建的eBook上引用了一些图和图片
细节
客户挑战
挑战1:频繁人工流速调整/维护
传统系统化学注入过程的某些部分已经自动化,但大部分仍然是人工操作系统人工操作时注入流率不稳定,需要随发现偏差调整频度调整取决于油井环境条件,如压力、温度、粘度和具体重力等,有时需要每隔几小时调整一次常规系统由多构件组成组件越多 维护越多人工干预导致巨大的人工成本
挑战2:不稳定化学注入率
油气公司主要使用两种化学注入系统一种系统直接从泵注入化学物,通过调整泵中风长度控制排放率另一种系统使用注入率控制设备规范注入率
在许多情况下,排泄率或注入率是通过人工操作确定的。排出率常从定位率滑动,该定位率受注入点压力变化、化学粘度或环境温度影响化学注入率低沉时可能对资产造成巨大损害多数运算符往往将排放率比规定率高10%至20%以防止用药不足,这会导致过高化学成本
挑战3:在Harsh环境下工作
为了保持生产效率,近海平台操作员在恶劣环境条件下工作。然而,一些挑战需要解决。其中包括降低高风险状况下长工时以及运营商离岸平台多星期轮班
FluidCom的好处
| 挑战一 频繁人工流速调整/维护 |
 |
FluidCom自主控制系统可保住化学注入并保持精确稳定流速,尽管外部扰动不需要人工操作调整流率因此它能降低人工消除成本 |
| 挑战2 不稳定化学注入速率 |
|
mass流度函数和流控函数安装在流体控制器中,使它自动控制设备FluidCom可预防注入过量和注入不足化学品优化化学耗用因此它可以降低化学成本自定义化学注入率定得比最优计算率高运算符不喜欢注入率波动并注入导致资产极大损耗 |
| 挑战3 Harsh环境下的工作 |
|
FluidCom可省下技术员访问厂址操作阀门以调整化学流率,从而加强他们的健康和安全保持正确的化学注入量会减少环境足迹提高HSE(健康安全环境)并帮助实现SDGs |
技术类
开工自主valve控制
FluidCom自动机控制提供精确稳定的化学注入率操作原理很简单FluidCom有加热器、金属柱子、阀门和传感器电源应用加热器时,金属柱向上加热并扩展,使阀门开关以便提高流速反之,当加热器电量下降时,金属柱冷却并签定协议,从而使阀门关闭以降低流速电源加热器由传感器监控化学流速
结果是,不再需要人工重大调整,人工成本大幅下降

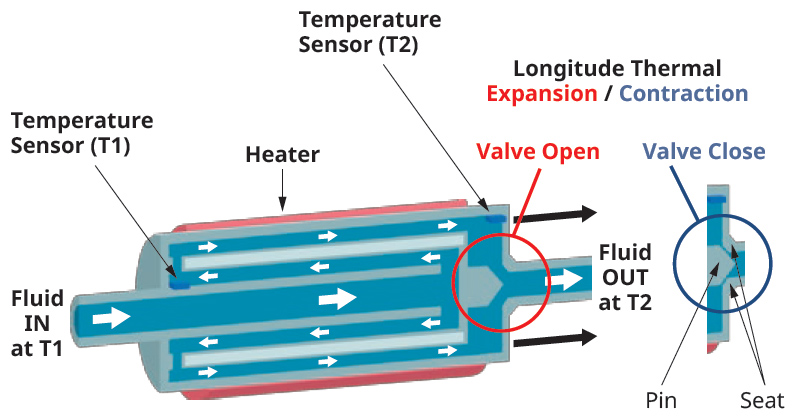

操作原理
向加热器提供电源使外管纵向扩展比接针增流向加热器压缩电量将使外管反射并减少流
温度传感器(T1)测量插件流温后进入加热段
温度传感器(T2)测量热段外流温
热能量通过设备流出流出允许计算热质流热质流使用下列方程计算
FluidCom内部控制算法从此方程控制加热电源,转而控制流速
二叉基本免费自清除机制
FluidCom流水流机制
当化学粒子阻塞化学流速时,阀门自动打开冲刷粒子有了这个机制,不再需要定期维护
唯一自清除能力
- sluidCom自动提高流速 打开全流阀 允许碎片/存储器冲刷阀座

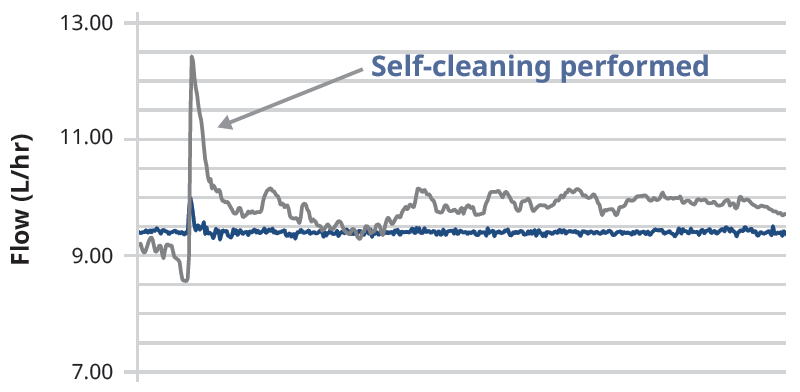

- 图显示自洁函数通过流速加速显示,然后逐步恢复预设化学注入率
- FluidCom发现自洁功能解决最常用问题插上传统阀门,导致定期机械维护
3级整合成模块/最小机械部件
FluidCom整合流控阀门、动画机、流计控制器成模块少组件需要少维护
与传统化学注入系统不同,流体文摘使用很少机械移动部件降低故障风险并消除备件库存管理的负担
4级不受压力和温度变化

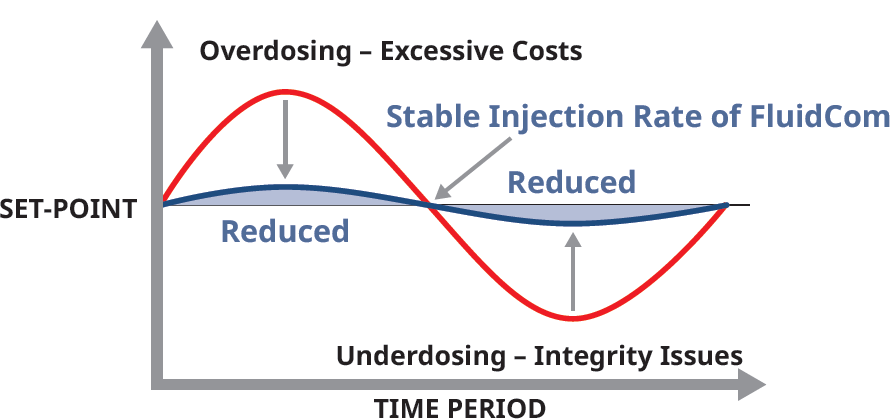

传统化学注入系统通常定出比最优率高的化学吸附率以避免漂移到可能造成严重资产损害的沉浸这是因为使用传统阀门的化学用量受温度变化、差分压力和化学粘度影响FluidCom提供精确稳定的化学用量,偏差为++5%而置定点与环境变量无关
这使得在常规系统操作范围介于10%至20%过量化学用量时能降低5%至15%的化学成本
e.g.
理想流率:15升/h
化学成本:5美元/升
假设你的化学注入系统过量化学比定流率高20%
常规值:15x1.2(+20%精度)=18L
FluidCom:15x1.05(+5%精度)=15.75L/h
化学成本降低
x24x365x598 550美元/注入点
视过程条件而定
* 只输入点
5级缩脚/Size/Wight
FluidCom整合流控阀门、动画机、流计控制器成模块与传统化学注入系统相比,总体足迹减少四分之一,为操作者提供安全工作空间

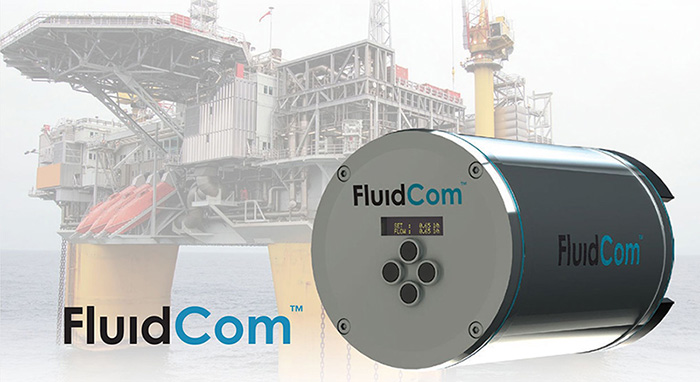

下一代化学注入vale和Metering设备
Yokogawa技术创用机开发出一种独特的综合装置 化学注入阀流计FluidCom流控并用单模块测量流量 使用独特的组合物和热效果
FluidCom化学注入控制器完全自动化、简单可靠设备,配有自动阀门控制器、流测函数和自洁机制
FluidCom使用最小机械移动部件配置,为用户提供精确可靠的化学注入并免费维护操作
引入化学注入测距valve,FluidCom
客户福利
开工FluidCom交付Tremendous人工成本省
- 自主阀门控制消除过量处理,从而省下化学耗用
- 综合热流计总监视化学流率和反馈至阀门控制
- valve控件不受压力和温度波动
二叉FluidCom交付Tremendous人工成本省
- FluidCom完全自动操作不要求技术员去现场调整控制阀或泵划线
- 可选遥控通信线路420ma或HART使用流构件和流读数可控制室使用
3级FluidCom免费维护设备
- FluidCom使用最小机械移动部件配置用户无需保留备件维护
- FluidCom流水线上有自洁机制当化学粒子阻塞流时,流水分解自动打开阀门冲刷粒子清理过程后流回常态
4级FluidCom提供Tremendous空间和重量节减
- FluidCom替换传统流控阀门、启动器、流计控制器所有函数都打包成模块因此,它占用空间和权重较少
- FluidCom只需要一条电缆230VAC和化工管编程、插件和插件因此安装可以快速简单化
规格汇总
FluidCom化学注入阀门和计量控制器完全自动化、简单可靠设备,配有集成自主阀门控件、连续流测器和自洁功能
温度诱导粘度变化已知会严重影响传统化学注入控制阀流率,导致不稳定和不精确流复用和/或下用量产生重大经济、操作和环境后果,每日人工调整需求、故障时间和高维护成本导致操作者多年疼痛
FluidCom化学注入解析法,流控加热器实现流出增热管流
系统内热扩展应用能量(和流体温度上升)与流体质量间保持热平衡质量流中的任何意外偏差都会影响热平衡,而阀门将自发启动补偿流直到热平衡和流定点重构,不受偏差原因影响
FluidCom独有的优势,即保持定点流与压力、温度、粘度或具体重力变化无关此外,阀门热自主行为提供自洁功能
质流测量通过设备测量流体温度提高通过了解控热应用和流热能力,持续测量、报告和控制实际质量流
技术规范
| 流范围 | 标准0.6至30.0L/h (扩展流范围可用) |
|---|---|
| 设计压力 | 5000psi(345巴) |
| 运维 温度环境 |
-20摄氏+55摄氏 |
| 材料附加 | AISI 316LSS |
| 材料湿零件 | AISISS/PEEK/FFKM/Cecric (其他可应请求提供) |
| 供电 | 230至240VAC50/60Hz |
| 尺寸和 权值 |
219毫米x353毫米17.5公斤 |
| 爆炸证明 | ATEX和IECex |
| 反向保护 | IP66 |
| valve故障模式 | 闭合 |
| 接口管道 连接 |
1/4'WABS女 (其他可应请求提供) |
| 通信 | 带推键本地显示 |
| 4至20MA双线 带HART7传输 |
|
| 可选4至20m 定点 |
资源类
Fluidcom可优化化学注入系统,实现高资产完整性并尽量减少OPEX
FluidCom为什么适合向无人水井平台注入化学
下载
视频播放
介绍流体通信三大关键益惠 破解化工注入技术
FluidComTM化学注入控制器提供化学注入最优性能并开发创新和省钱技术完全自动化简单可靠设备配有自动阀控制器、流测函数和自洁机制
