业界声音噪声
噪音是工业工作场所最常见的职业风险之一机器设备生成高噪声噪声越大 工人接触越长 与健康相关风险越大噪声监控对确保工人和邻里社区HSE极为重要
噪音暴露最著名的问题就是听力损伤,但噪音也对工人生产率产生消极影响。
为了防止听力受损,许多国家制定规则限制工作场所允许噪声量和工时这不仅保护工人HSE,还优化工人生产率要想实现工作场所最安全、最有效工作进度表,必须保持适当的噪声水平
噪声映射和今日挑战
为了评估工厂噪声水平,常用纸质噪声图纸基噪声图通过测量工厂不同地点的噪声水平手工制作,并配有手持声位表关键是获取可靠和精确噪声量,以成功实施噪声监控措施然而,由于测量法,纸面噪声地图面临重大挑战,包括:
- 仅每4年更新一次,原因是耗时极多人工
- 无法在地图中反映及时和准确噪声水平,原因是操作条件、类型和时间或日间持续变化
噪声监控挑战下生成的噪声地图 可能干扰工作日程 保证工人HSE
驱动可持久HSE数字化实时噪声监控
解决纸质噪声地图挑战 Yokogawa开发出创新的“无线噪声监视系统”。系统的主要组件是WN100无线声波计和WN30噪声图软件与ISA100无线网络协议兼容,此系统监视器并实时绘制工作场所噪声水平
 |
 |
 |
|
论文噪声地图 |
挑战1: 工人HSE低风险管理 |
挑战2 无优化工作调度 |
挑战3 社会特效 |
|---|---|---|---|
 |
|
|
|
|
|
|
|
| 洋川 福利类 |
|
|
|
| 洋川 特征学 |
|
||
| 结果 |
|
||
* 从eBook引用一些图和图片放大生产率健康安全由Frost & Sulli
关于OpreX
OpreX综合品牌Yokogawa工业自动化控制业务由各类家庭组成产品归OpreX字段工具组,该组依OpreX测量类对齐
细节
挑战一
工人HSE低风险管理
噪声水平因操作条件以及设备类型和成熟程度而大相径庭保护工人HSE不受噪声相关问题影响,需要实时噪声监控,以跟上噪声水平的持续变化
风险评估通常使用纸质噪声图进行,而纸质噪声图则用手持声标测量噪声水平生成听力损害问题仍然存在这是因为基于持续噪声水平的及时评估是不可能的,因为纸质噪声地图仅因人工作业而每4年更新一次
听力损失问题对社会和经济代价产生极大影响如果不能正确处理,可能导致巨额补偿并重创业务

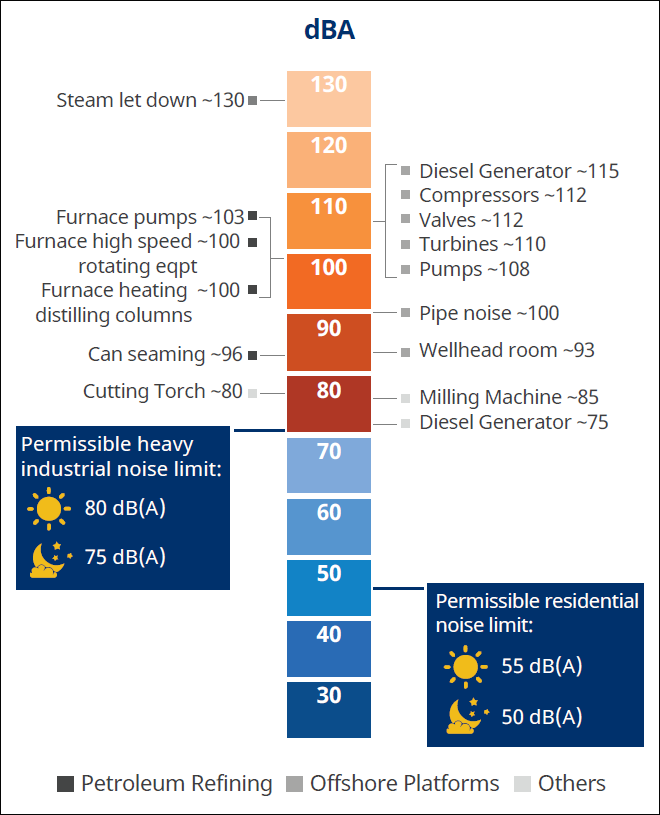

噪声地图与设备类型相关
图像缩放
Yokogawa Benefits
- 保工HSE
- 减法责任
HSE新解决方案实时噪声地图
多WN100无线声位表可安装全工作场所实时测量噪声水平测量结果使用行业标准ISA100网络协议传送服务器WN30噪声地图软件从测量数据创建实时噪声地图,可叠加到实际网站地图上
工人们可以通过实时噪声图检查实际噪声水平基于噪声水平,工人可采取必要措施,如限制工时和使用耳塞或耳膜横川无线噪声监视系统是HSE新解决方案,帮助防止工人听力受损

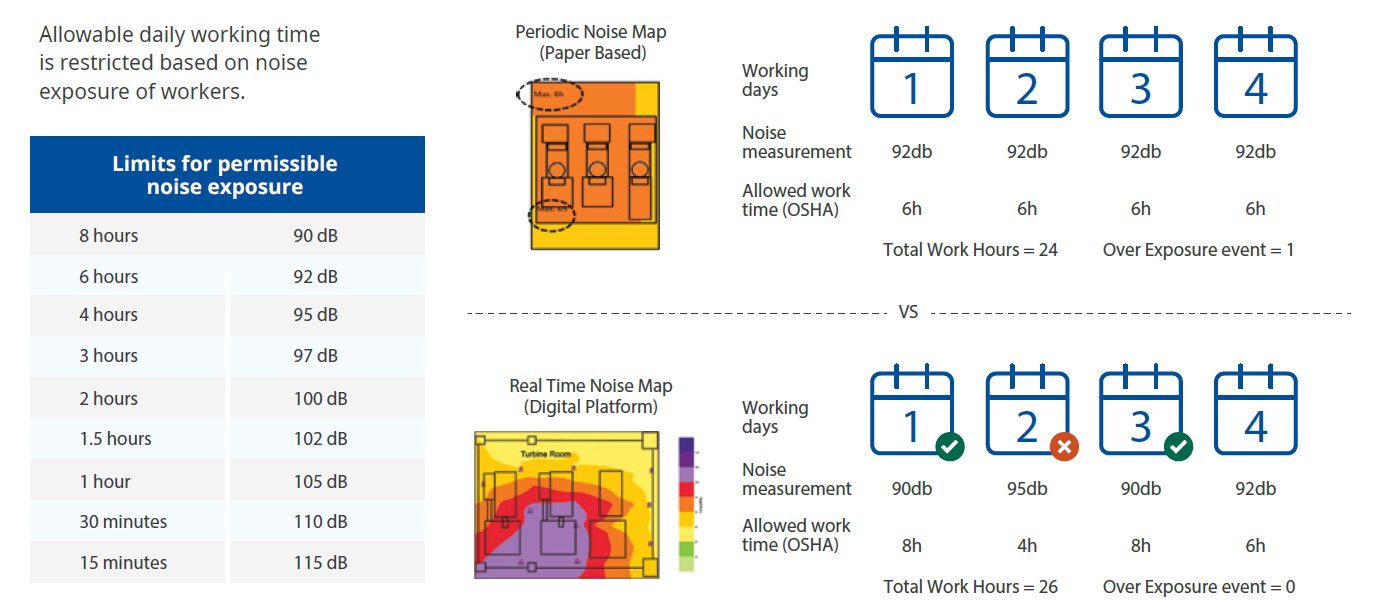

挑战2
无优化工作调度
很多国家和公司-尤其是油气行业需要在艰苦环境工作-限制在吵闹的条件下工作并设定最大允许噪声量创建带实时噪声监控的精确噪声地图不仅对确保工人HSE至关重要,而且对优化工人生产率也至关重要。传统纸质噪声图通过用手持声位计测量噪声水平手工制作由于人工制作需求很大,纸面噪声地图大约每4年更新一次实战地图精度低 生产率难以优化
洋川福利
- 优化工人生产率而不违反规则
- 监控设备条件检测异常和故障
主动噪声管理
多WN100无线声位表可安装全工作场所实时测量噪声水平测量结果使用行业标准ISA100网络协议传送服务器WN30噪声地图软件从测量数据中创建实时噪声地图,可叠加到实际网站地图上
无线噪声管理解决方案帮助你主动管理噪声水平并设计最有效工作调度优化工作生产率
非侵入性异常检测工具
噪声隐性健康指示器设备设备异常或故障引起的意外关机可能导致耗资巨大的运行故障为了避免如此严重的情况,你可使用高质量噪声数据作为预测工具检测设备异常早期检测设备异常可节省巨量OPEX
挑战3
社会特效
噪声不仅影响工人,还影响社区健康、健康和福祉公司完全负责采取措施保持个人和社区的良好生活素质不这样做可能会对贵公司名声产生负面影响社会更多关注公司作用尽量减少企业对社会的负面影响很重要此外,创造利润以外的值很重要
关键是公司主动管理风险以加强企业社会责任倡议并实现可持续发展目标
洋川福利
- 确保住宅区允许限制
- 主动增强企业社会责任
- 帮助可持续发展目标
成为社会责任感公司
植物生成噪声影响周边社区质量,因此需要边界噪声监控横川无线噪声监视系统可安装室外监测噪声水平并管理工厂附近住宅区噪声排放系统使贵公司有可能实施主动即时噪声管理有了这种主动性方法,噪声管理目标即尽可能降低工人和社区对噪声的接触度,就可以实现。横川无线噪声监视系统 求求求求求求求求实异 并提供正面社会价值
帮助SDG3和8
横川无线噪声监视系统可自动测量噪声分布和实时映射使用数字化噪声地图可更准确地捕捉噪声分布,从而减少工人听力受损风险Yokogawa通过创新解决方案为SDG做出主动贡献将SDGs融入业务会帮助你从当地社区获取信任
Yokogawa帮助提高您的员工HSE并交付杰出新值
2020 Yokogawa可持续性报告
下载所有页面(PDF:5.3MB)
系统概述
横川无线噪声监视系统提供两种系统配置、完全求解和包求解,可按您的需要选择

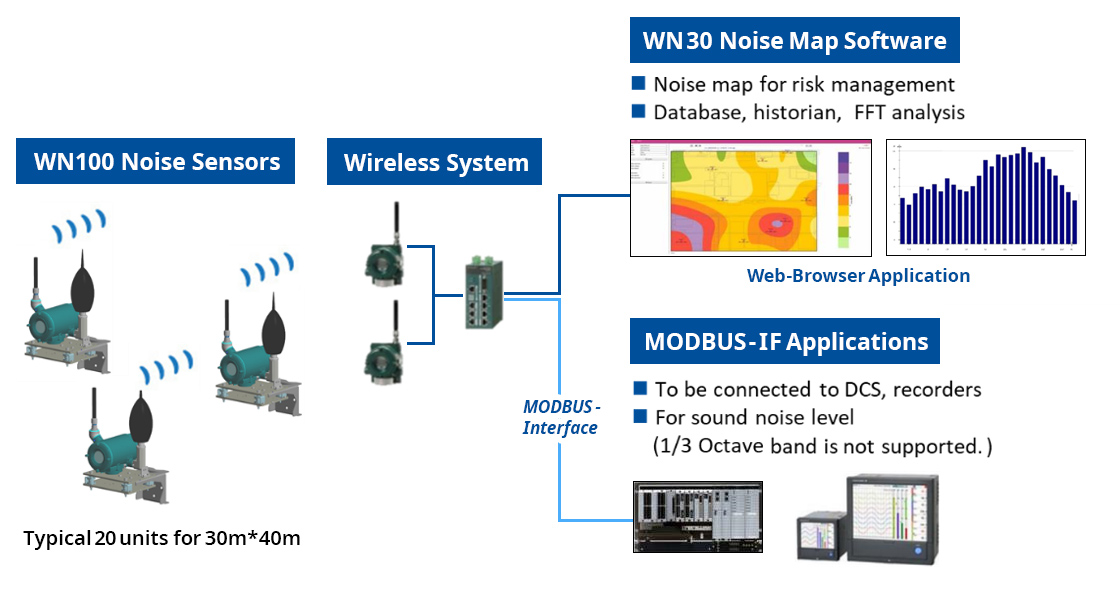

完全求解
完全解决方案由两个主要构件组成一是无线声波测距仪(WN100),用ISA100无线技术防爆声波传感器,二是噪声地图软件(WN30)。WN30处理一组WN100分配区域收集的噪声数据并显示显示器上噪声图
WN100测量噪声水平,测量结果使用无线网络传送服务器WN30噪声地图软件从测量数据创建实时噪声地图并加载到实际网站地图上解决方案使用ISA100现场无线基础设施
fgW410现场无线管理站
fgW510YFGW520无线访问点

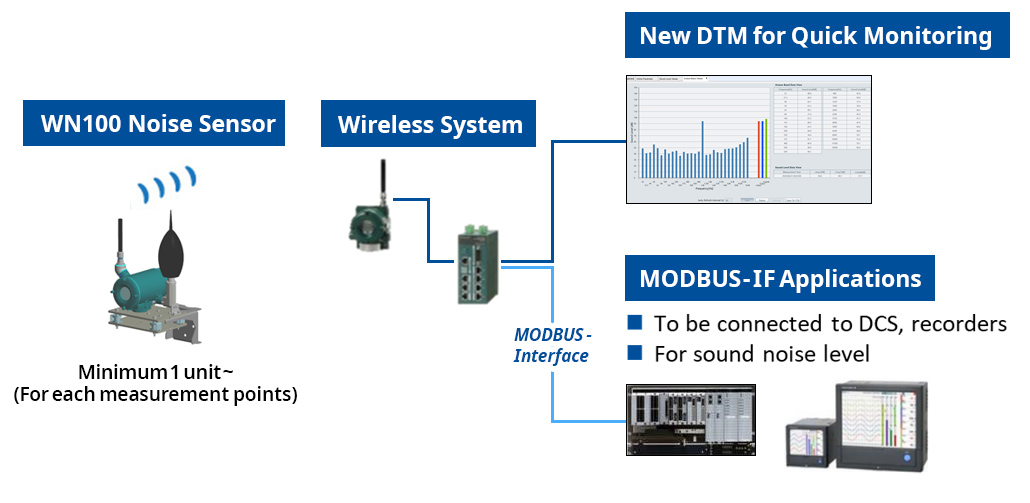

包求解
包由一个或多个无线噪声仪和WN100设备类型管理员组成,WN100标准包FieldMate软件WN100和DTM通过ISA100现场无线基础设施连接或直接连接红外接口dTM有声级查看函数显示点测量频率加权声压八叉带浏览函数显示1/3 八叉带光谱分析
WN100无线声音级测距
WN100测量三种频率加权声音级别,即LAEQTLCEQTLCEKTLCEKLCPEAKLCEKLCPEKIEC61672
WN100电池操作连续两年工作后修改电池WN100可安装到字段中,因为它有IP55(反向保护评分)保护因此,它可用于监控工厂内和邻近音量
WN100使用ISA100无线基础设施向监控室传送收集的音频数据
拥有ISA100基础设施的客户可用现有资产传输WN100没有ISA100基础设施的客户需要安装YFGW510YFGW520无线接入点和YFGW410现场无线管理站
完全求解
需要多单元WN100创建无线监视系统全解所需单元数取决于监控区大小和设备配置最小5单元WN100建议小面积监控最大百分数WN100安装大面积监控
包求解
WN100用于监控目标机或指定点区音位时,对单个WN100的音频数据进行分析单单元WN100可配置WN100收集的音频数据使用FieldMate软件分析,DTM在其中工作,安装在PC中FieldMate可显示1/3八环谱分析并显示屏幕声位当DSS或数据采集工具通过MODBUS接口连接YFGW410时,声位监视器可用
WN100底部提供特殊设计反振荡级从楼层吸收振荡监听极低声音水平时,这一点至关重要
WN30噪声地图软件
WN30使你能够通过网络连接通过WN100s获取声音级别或数值值
工厂多单元WN100无线声波计安装在特定地点实时测量噪声水平
WN30生成实时噪声映射
WN30数据库存储噪声地图,以便工人们在需要时浏览或比较噪声地图
基于WN30制作的最新噪声图,工人们可以评估工厂内将接触的实际噪声水平。视噪声水平而定,工人可采取必要措施,如规划最优工作日程并使用适当的听力保护HSE管理员和工厂管理员可依据最新噪声水平审核并批准工作进度表

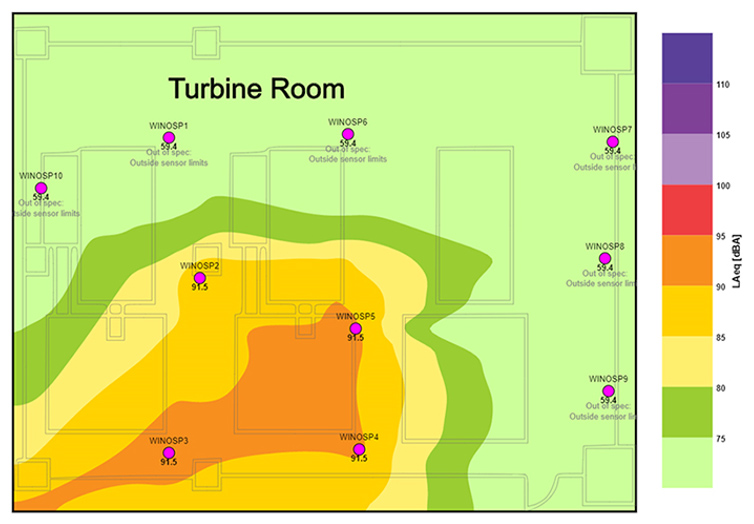

噪声地图图像
图像缩放

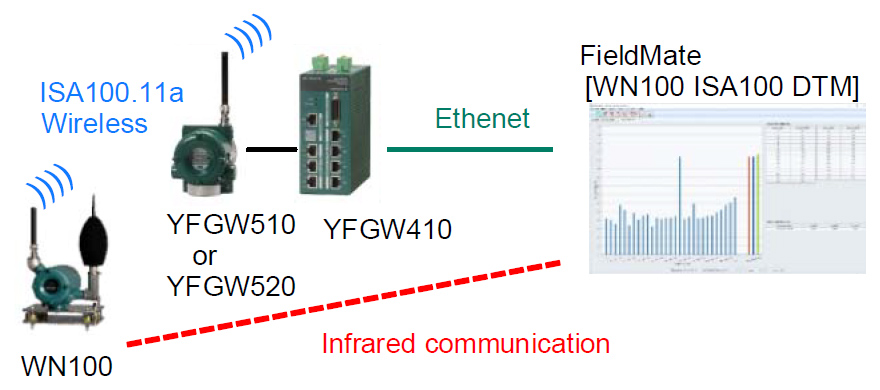

ISA100设备类型管理员WN100
ISA100dTMWN100使用设备类型管理器DTM标准包FieldMate软件安装
WN100声音数据通过ISA100无线基础设施传送FieldMate或通过红外接口直接传送FieldMate
ISA100dTMWN100系统简单查看函数为1/3八频带分析,数据可显示在查看器上而不显示WN30噪声地图软件DTM还配有声级查看器显示频率加权声压都可用WN100点测量声级和八维带日志数据可用CSV格式保存
点击这里获取FieldMateVersatile设备管理向导

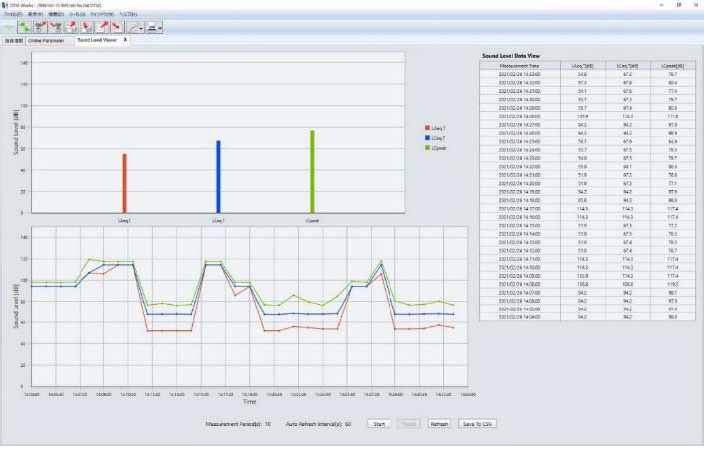

声音级查看器
查看器显示数值数据日志、条形图和频率加权声压水平WN100

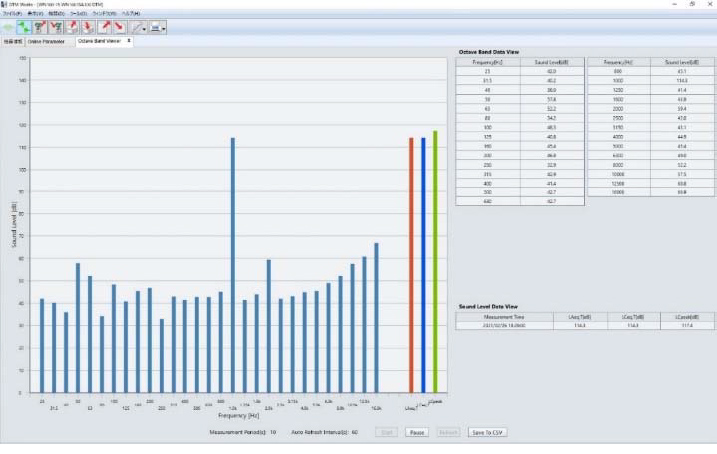

actave带查看器
查看器显示数值和条形图
规范化
WN100
| 项目 | 规范化 | |
|---|---|---|
| 无线规范 | 通信协议 | ISA100.11a |
| 数据速率 | 250kbps | |
| 频度 | 244 - 2483.5MHz | |
| 无线电安全 | AES128位 | |
| RF传输器电源 | 不足10.0dbm | |
| 天线 | 2BiOmni方向单极类型 | |
| 功能规范 | 频测声音压层 | 度量参数: LAEQT(时均A加权声阶) LCeqt(时均C加权音素水平) LCpeak(C加权峰值声音水平) |
| 级别范围 从典型噪声流到最大 素数电信号1khz LAEQT:60至140dB LCeqt:70至140d LCpeak:80至143d |
||
| 线性操作范围 依据IEC616722类 素数电信号1khz LAEQT:75至140dB LCeqt:80至140d |
||
| 测量精度 : 依据IEC616722类 横向所有方向平均响应 平面定义声讯号 LAEQT:超出A权值接受限 LCEQT:C权值接受限度以内 |
||
| 频谱分析 | Octave带中心故障:1/3 25Hz至16kHz(29波段) |
|
| 级别范围 : 从典型噪声流到最大 25hz至8khz波段:60至140d 10khz12.5khz波段:65至140d 16khz带:70至140d |
||
| 测量精度 : 横向所有方向平均响应 平面定义声讯号 40赫兹至2khz波段:+3 25Hz、31.5Hz、2.5kHz至16kHz波段 |
||
| 测量时间间隔 | 10至600s | |
| 供电规范 | 电池打包 | 专用电池包 |
| 2主锂-二叉化电池 | ||
| 电池生命 | 条件如下2年 | |
| 分钟测量区间 | ||
| 云温度:23+2摄氏度 | ||
| 声音级测量:LAEQTLCEQTLCEQTLCEG | ||
| 安装环境 | 环境温度限制 | 操作量:-20至70摄氏度 存储器:-25至70摄氏度 |
| 振荡抵抗 | 机械振荡安装环境会严重影响声级测量 结合专用抗振阶段 LAEq,T可测量到约65db 下方振荡4m/s2rm |
|
| 水平姿态 | 斜角反振荡层限制:++6度 | |
| 保护度 | 保护度 | IP55 |
| 规管遵章说明 | CE兼容性 | RHS指令 |
| ATEX指令 | ||
| RE指令 | ||
规范化
WN30
| 项目 | 规范化 |
|---|---|
| 噪声地图源 | LAEq(时均A加权声阶) LCeq(时均C加权音素水平) LCpeak(C加权峰值声音水平) |
| 噪声地图视图 | 直播模式更新) 归档模式 |
| 噪声地图查看器 | web浏览器 |
| 其他重要函数 | 频谱分析(1/3Octave带) 消息提示行政用户 |
| 接口 | PI系统 |
规范化
DTM
| 项目 | 规范化 | |
|---|---|---|
| 声级查看器函数 | 频测声音压层 | LAEQT(时均A加权声阶) LCeqt(时均C加权音素水平) LCpeak(C加权峰值声音水平) |
| 刷新区间 | 固定到每60秒或人工更新 | |
| 日志显示数 | 最长30日志 | |
| 日志输出 | CSV文件格式输出是可能的 | |
| actave带查看器函数 | 1/3Octave带中心故障 | 25Hz至16kHz(29波段) |
| 刷新区间 | 固定到每60秒或人工更新 | |
| 日志显示数 | 最新一日志 | |
| 日志输出 | CSV文件格式输出是可能的 | |
工作数字控制
YokawaRAP已被公认为数字工作控制领先者,工作控制定义包括PtW(Permit toWork),RAA(Risk评估)/JHA(Job危险分析)和隔离
亚博国际AppRAP软件解决方案提供智能系统简单清晰直观模块,情报保证工作完全控制符合成本效益,驱动持续安全提高,同时为所有行业、所有尺度和所有风险提供层安全
RAP数字风险评估和工作许可系统提供独有图标设计,确保所有规则控件易于应用,广度配置适应工作流 — — 安全高效工作控件
系统环绕大型可配置风险评估知识库构建,该知识库称为RAPCortex,综合数百年第一手作业知识信息划分为图标表示类别,允许简单快速导航。 数字许可环绕核心构建,按网站区分类,从初始定义阶段跟踪并发布并完成
