WT500中波分析器
亮点
- 同步测量电流、电流、电源和调和
- 高速数据更新
- 显示数值、波形和趋势
- 计量买卖瓦工时
- 易安装操作
电压范围 :15至1000V
基本功率精确度 :0.1%
频率范围 :DC0.5Hz至100kHz

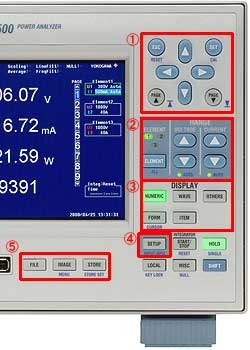

密钥布局提供直觉控制
- 游标密钥

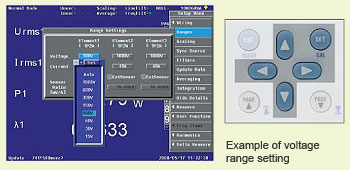

光标键可用四大方向移动屏幕光标光标键和SET键也可以用于软菜单选择WT500菜单结构比其他模型更方便用户 - RANGE密钥
RANGE键可用于设置电压和电流范围快速直觉射程控制可用直接密钥 - display密钥
DISPLAY密钥可用以切换数值、波形和其他显示器显示格式很容易修改 - SETUP密钥
SETUP密钥可用于输入电量测量所需的各种设置,如布线法和滤波 - FILE、IMAGE和STERE密钥
数据存储密钥居同区域内数据很容易存储到USB内存
特征学
- 同时测量DC和AC信号
DC/AC信号转换技术评价对可再生能源市场至关重要输入2个或2个以上元素,WT500可同时测量DC和AC信号并计算输入输出效率 - 单列集成函数充电/卸载并购发电源
WT500装配集成功能,不仅能评价电流和排电流,如二级电池电流,而且还能买卖光电发电系统电量 - 将测量数据直接保存到USB存储器
CSV格式测量数据可直接保存到USB内存 - 易安装光标键
菜单式屏幕提供直觉设置 - 同声测量正常数据调和数据/G5选项
RMS电压、RMS电流、电值和调和组件可同时测量至50序 - WT节能设备电量评价序列
WT数列被用作GreenIT、Energy Star和CO的电量计2减能设备和其他节能设备WT数列中WT500支持你的权力评价需求
新设计架构
光标键四大方向直觉控制
减少设置错误,菜单显示设置按相对重要性顺序排列
测值直接保存函数
安装两个外围USB端口以最短间隔直接保存USB内存数据(1G字节以下)。
保存数据可以在Excel等应用中打开
Excel注册美国微软公司
形形色色格式

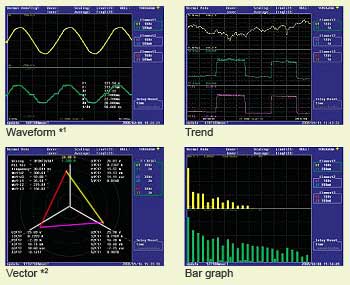

除数值数据外,WT500可显示输入信号波形和趋势(数值数据时间变换)。
条形图显示器和矢量显示器也可用协调度度量(/G5)选项
#1波形约5khz可显示
*2不包括单级模型
分屏显示数值和波形不可用
简单设置显示效率
两种效率计算方法从列表中选择输入元素或输出元素 |
示例:+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ 2=PQ/P2x100% |

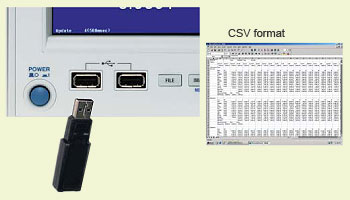

USB存储函数
测量数据中唯一必要的项目,如电压、电流和电源可用二进制或二进制或CSV格式保存
CSV格式文件可用Excel等通用应用打开,允许用图显示数据
形形色色集成函数
除主动电量(WP)、电流(q)、响应电量(WQ)和表面电量(WS)等集成函数外,新特征为买卖瓦特时量测同时,平均主动功率可计算成分区间

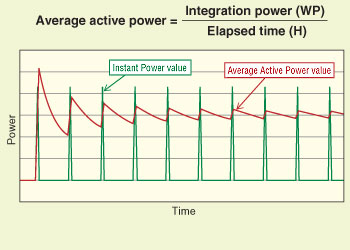

特征用于评价断续控制工具所耗电量,即电值浮动平均活动功率使用用户定义设置计算
GP-IB通信/C1
GP-IB通信可控制WT500或从PC传输数据

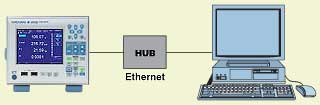

以太网通信
数据可以通过以太网传输*通信
文件传输使用FTP服务器
*100BASE-TX
外部当前传感器输入
电流可用电源布线互连式电源测量(电流输出类型)。通过设置外部传感器转换比,它可以支持各种当前绑定探针
VGA输出/V1
连接到监视器后,可创建数值大显示器和波形函数方便同时确认多监视器上的数据或远程检查数据
调和度量/G5
函数允许同时测量正常数据与调和数据调和构件可测量到50序WT500可同时确认电压、电流和反射因子(THD)并测量反射因子而不切换模式
 |
 |
|
| 调和双链表 | THD测量 |
三角洲计算
函数允许您计算单相位电压和相位电流相位电压可用三相三线法测线电压计算使用三相三线法确定无中性线的DUT相位电压时使用此方法 3V3A法
注意: 本函数无法安装到单元件上
添加频度测量
除标准双频度测量外,所有信道的频度测量可用选项选项提供所有通道电压和电流频率测量并安装输入元素1至3。 当您想测量电压和电流频率时, 需要同时测试多个项的电压和电流频率
注意: 本函数无法安装到只有输入元件的产品上

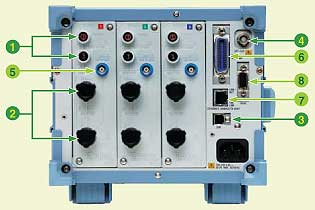

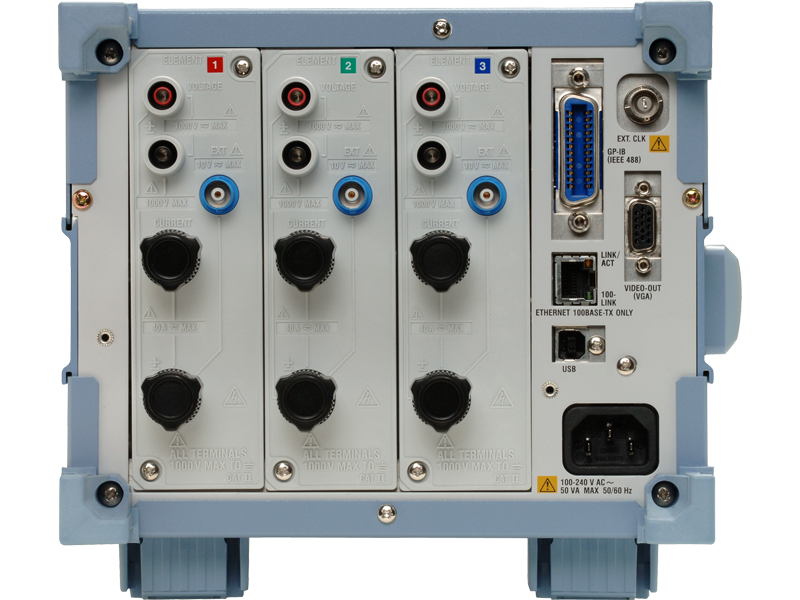

后院面板
标准特征
- 电压输入终端
- 当前输入终端
- USB通信接口
- 外部触发信号外部时钟输入连接器
可选特征
- 当前感应器外部输入终端
- GP-IB通信接口
- 以太网端口/C7选项
- VGA输出/V1选项
特征学

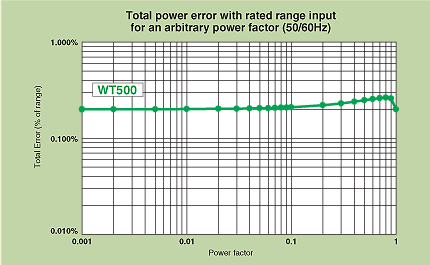

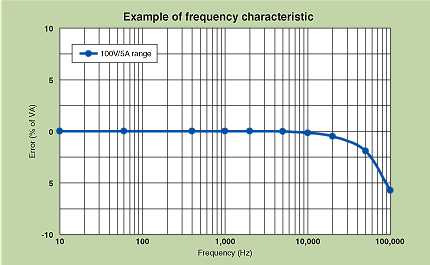

示例基本特征显示WT500高精度

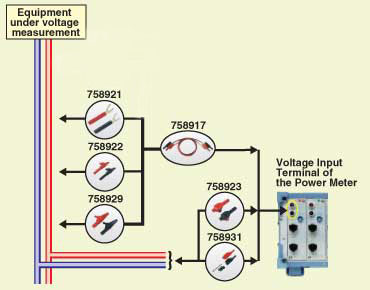

连接图
测量电缆和适配器连接
| 产品类 | 编号 | 规范化 | 顺序量 |
| 输出连接器 | 8200JQ | D-SUB9pin带2螺丝 | 一号 |
| 负载电阻 | 8200JR | 10xxx4 连接4并发自2.5xx |
一号 |

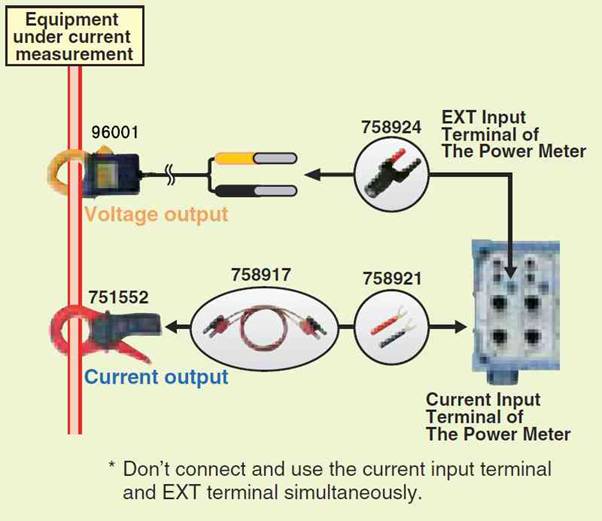

连接图camp-onProbe
*不同时连接使用当前输入终端和EXT终端
光电生成近些年来引起注意,这主要是因为在预防全球变暖方面有一种新的紧迫感。
风电是一种可再生能源源,正在积极推广(特别是在欧洲)以减少造成全球变暖的温室气体排放
工程师为评价AC适配器必须获取电压
防止全球变暖近些年来已成为问题,产业正日益转向更严格的节能政策和使用可再生能源
近些年来,budword全电网渐渐普及化,它指厨房用具、热水器和住宅内其他设备都配有电源
日复一日人们都在谈论耗竭能源问题,产业正越来越转向更严格的节能政策和使用可再生能源
检查工具规格或特征的差异值输入50/60正弦检查值是否在每种功率规范内.
精电分析zerWT3000D/A输出终端与案例隔离所有其他模型D/A输出终端都连接到案例
测量值差可归结为正常模式和调和模式计算方法差电压、电流和电源以正常模式显示
峰值和峰值因子不精确捕获则可能不稳定峰值不稳定, 顶值因素也不稳定 。 原因是难以捕捉小数.
三相三线或三维3A布线制程中,电压相角和当前输入与实际负载不同,因为线对线测量.
- Power解析器/PowerMeter
- 三线或三维3A布线或三相电源不匹配是因为线对线电量测量
检查工具规格或特征的差异值输入50/60正弦检查值是否在每种功率规范内.
测量I/O数据测量间隔必须完全重叠检查同步源设置举例说,输入分三相设备测量到电量计上输入元素1-3
值取决于电源分析器模型精电分析器WT1000、WT2000、WT100和WT200固定基本波7段LED电源分析器相对调和内容固定
WT500电源分析器实际显示更新率取决于输入信号和触发设置此外,如果输入信号不匹配.
同步源码和频谱滤波设置
下方可能引出问题5V评分期间可能发生重新检查范围设置DA输出错误当输入小于评分时会影响值检查错误
WT500和WT1800电源分析器上使用USB接口时,需要使用National工具USB驱动程序。该USB驱动程序通常安装时使用NI-VISA并称.
WT1600数字电容分析器置入集成模式时,平均电量值可计算并显示仅使用MEASURE按钮菜单中发现的用户定义函数特征可用.
LabviEW和WTViewer无法使用相同的USB驱动程序与PC通信USB驱动LabviEW和USB驱动WTViewer横川YKMUSB驱动程序由WTViewer使用
- 阳川测试和测量电源分析精度和基本不确定性计算器
- 确定电压、电流和主动权测量值中的不确定性
- 各种频域布线系统
- 检查 Sync源码和0交叉滤波设置
- WT3000或2s数据更新率为250ms、500ms、1s或2s时无关
波形实际上可能不是纯正弦波脉冲略变形(调和构件混入)
- 电源分析器/电量计
- 绑定当前直接输入终端
- 预防开流电路安全危险
- WTViewer保存特性只保存WTViewer设置信息
- 无法保存工具设置信息
横川仪表AC电源输入设计为三叉连接(其中一环GND插针)。在世界某些地方 PC出售AC电源电缆2pin经常时间表示
- WT1800高性能分析器WT500STORE函数仅可用于记录NUMERIC数据
- WT1600、WT3000STORE函数可用于记录NUMERIC和WAVORM数据
- 当前Knobs和ads使用WT500组件直接输入终端
- A9105ZG:黑流Knob套件2B92GX:dad(Studder)套件10
WTViewer在Linux环境下没有得到官方支持,用户通过RS232使用WINE成功实现支持关于WT210/WT230连接,WTViewer要求设置表.
详情请联系近邻洋川代表
下产品教程指南为WT和PZSeriesPowerMeter和Analyzer工具创建并可供下载每一教程都包含快速易步帮助启动
本培训模块覆盖以下题目:
- 介绍安装
- 连接工具
- 搭建度量分析
- 文件运维:保存加载数据
- 视频演示
手册
- WT500电源解析1.7MB
- 当前传感器和探测器CT2000A/CT1000A/CT1000/CT200/CT60/75152.5MB
- 校准服务手册1.6MB
指令手册
- WT500电源解析9.8MB
- WT500电源分析通信接口1.9MB
- WT500电源分析器接口CD-ROM83KB
- WX1GateWT用户手册859KB
- WT序列样本程序804KB
软件类
- WTViewer760122
- WTViewerE76141
- WTViewer免费软件
- 电量测量软件
- TMCTL
- USB驱动
- WT500电源分析样本程序
- WT500/WT1600/WT1800E/WT3300/WT3000E文件阅读软件
- LabviEW驱动WT500
固件
绘图
- WT500电源解析731KB
