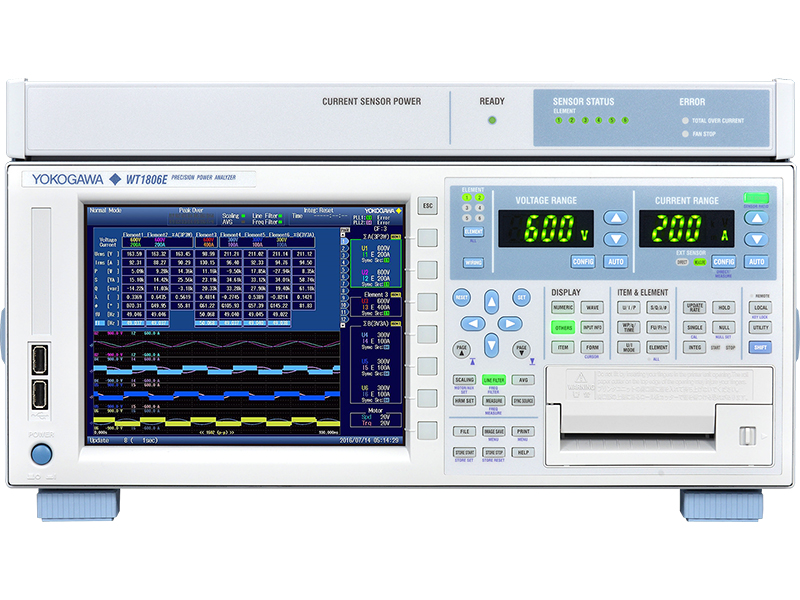

WT1800E高性能分析器

WT1800E保证功率精度为读数0.05%加射域0.05%,并能够调音分析达500次50/60赫兹基本频率拥有多达6个输入通道、各种显示/分析特征和PC连通性WT1800E

• 基本功率精度
  • 0.05%阅读
  • 0.05%或范围
• 调和分析达500次50/60赫兹基本频率
• 最多6个输入通道2MS/s(16比特)

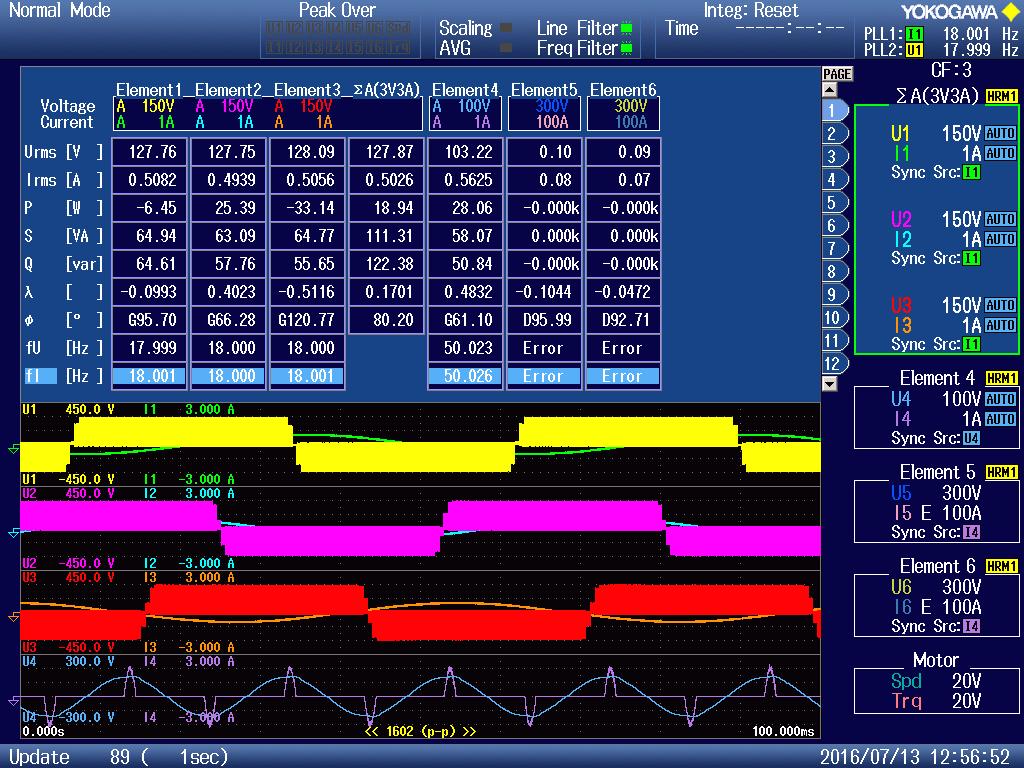

高分辨率显示器输入6

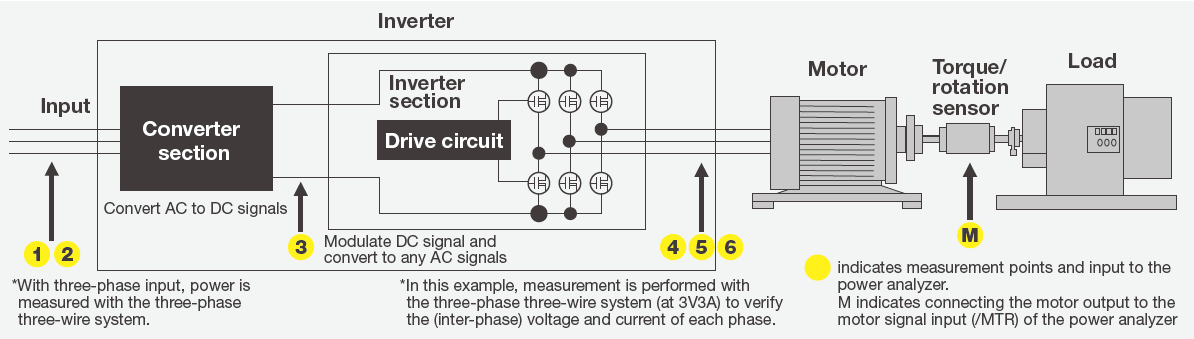

以2MS/s同时测量最多6个输入数(16比特)。高分辨率8.4英寸XGA显示WT1800E可分屏查看最多6波形并显示最多12页多多多测量参数,从而最理想地对逆向驱动电机、可再生能源技术以及泵、风扇和混合/电动车辆等牵引应用进行效率测试单元还可用矢量格式显示测量或时间向动

保证广度精度

精确测量广度电压、电流和频率条件WT1800E基本功率精度保证为所选电压和电流范围的1%至110%等值从15mV至1100Vrms电压从0.1mA至5.5Arms电流(输入元5A)和10mA至55Ams电流(输入元50A)。大相位移高频时单元也是精确的,因为低功率因子误差最小化(++0.07%表面功率)。

范围配置

轨迹信号变换速度加快消除不必要的范围变换WT1800E范围配置函数允许用户选择输入区程,基于具体使用实例,以便快速实现最优范围设置减少重复生产测试时间,如OFF、100V、OFF等常在生产线上执行

调和分析

分析调频达500次50/60赫兹基础值,甚至在数据更新区间50毫秒WT1800E有两个选项除功率参数外分析口音

• 调和度量模式(/G5选项)基本波、调和分量和完全调和失真
• 双调式选项(/G6选项)并排测量两种不同源的调和,例如逆序输入输出物和输出物、变速电机、照明压载器、UPS等

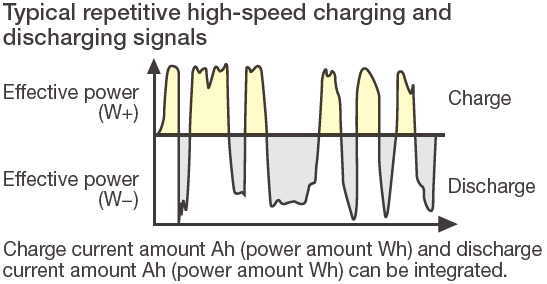

电源集成和自控测距

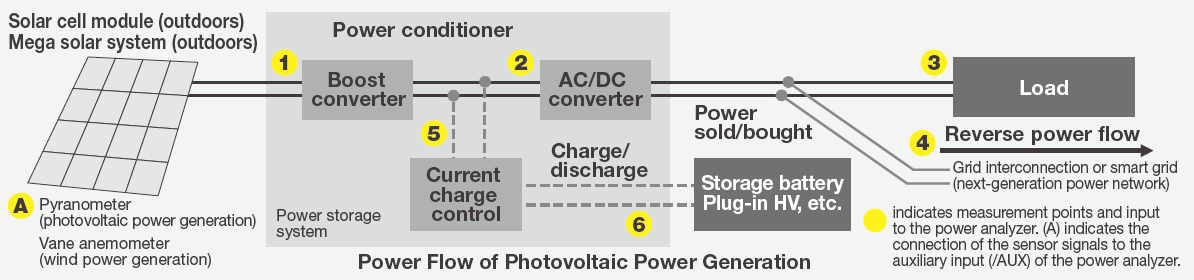

测量电网连接/售出或电池充电/卸载WT1800E电源集成函数对正负读取都集成瞬时值当载量条件大相径庭时,例如设备从待命模式向操作模式过渡时,它还测量总能量(Wh)和电流(Ah)。输入信号开始从预期范围下降时,此函数可自动调整范围,同时继续整合测量值

高速数据捕捉

高速数据采集函数可测量Sigma-Urms、Sigma-Irms和Sigma-P视时钟信号频率而定,它还可以以1ms至100ms更新外部同步

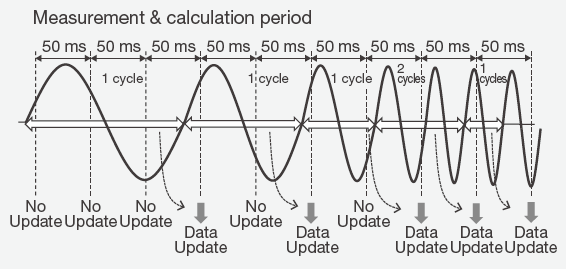

弹性自动数据更新

手动或自动设置测量间隔WT1800E提供9个数据更新区间介于50ms至20s, 但也可以通过自动修改数据更新率跟踪浮动输入频率这对于像电机等测量设备有用,电机输入信号频率随RPM变化

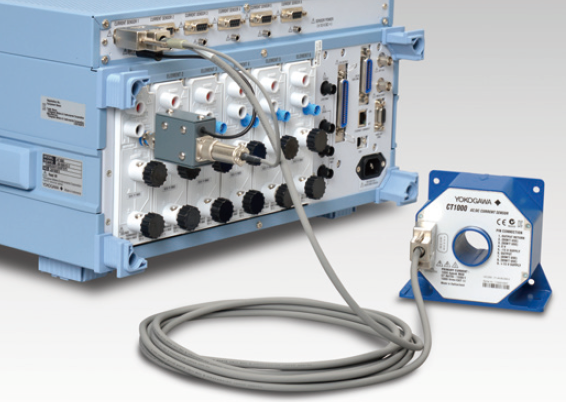

CC/DC当前传感器电源提供

WT1800E可配有DC电源序列AC/DC流传感器WT1800E使用专用连接电缆和阻抗器测量大流改善S/N比和噪声豁免通过以这种方式连接传感器实现

/EX1至/EX6选项必须安装到WT1800E中才能使用Shunt抗波盒

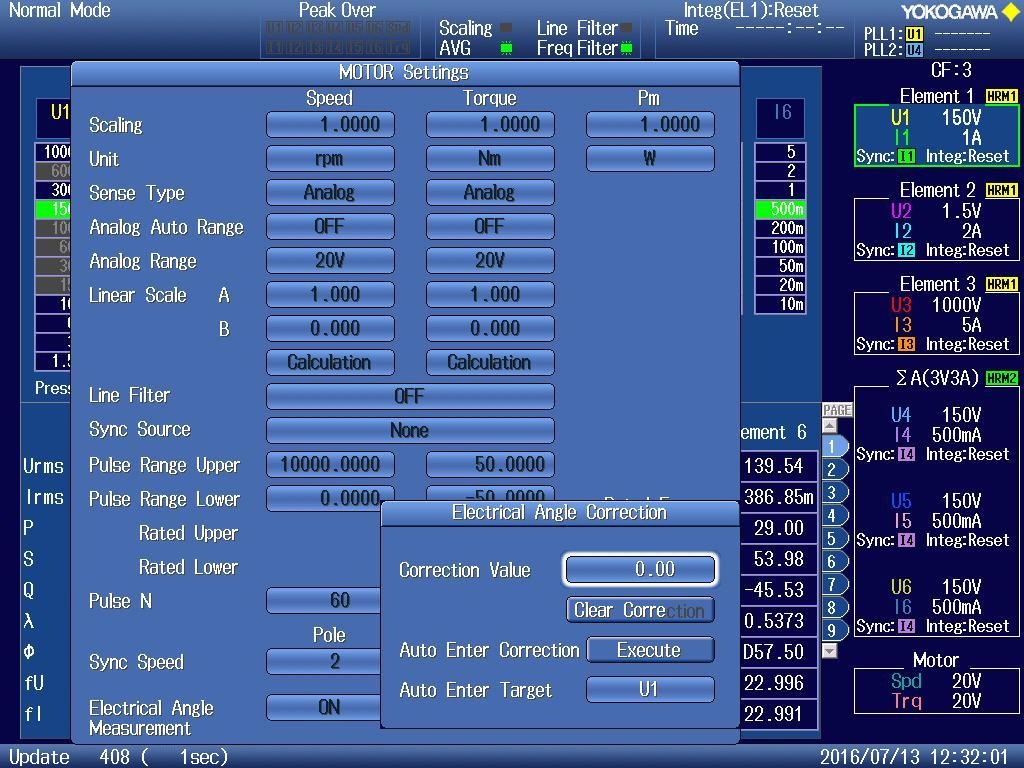

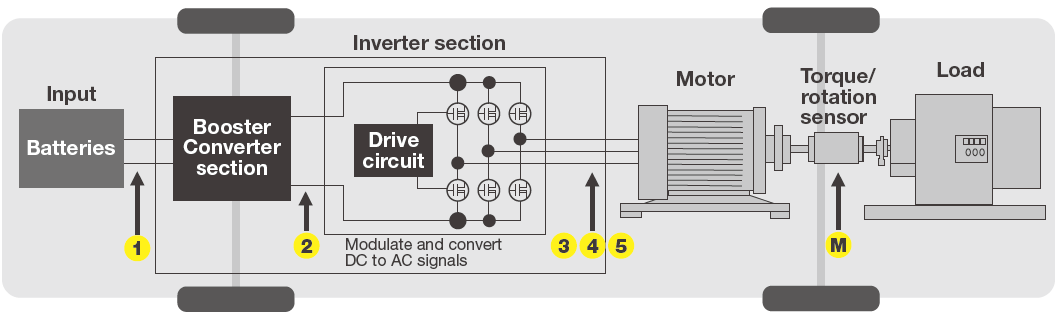

汽车评价函数

测量比电量参数更多电机评价功能可测量旋转速度和方向、托盘、机械电源、同步速度、滑动、电角、电机效率以及旋转传感器和托盘传感器模拟或脉冲输出全系统效率

WT300E/WT300E/WT300E/WT180E/WT1800/WT500/WT300E/WT300

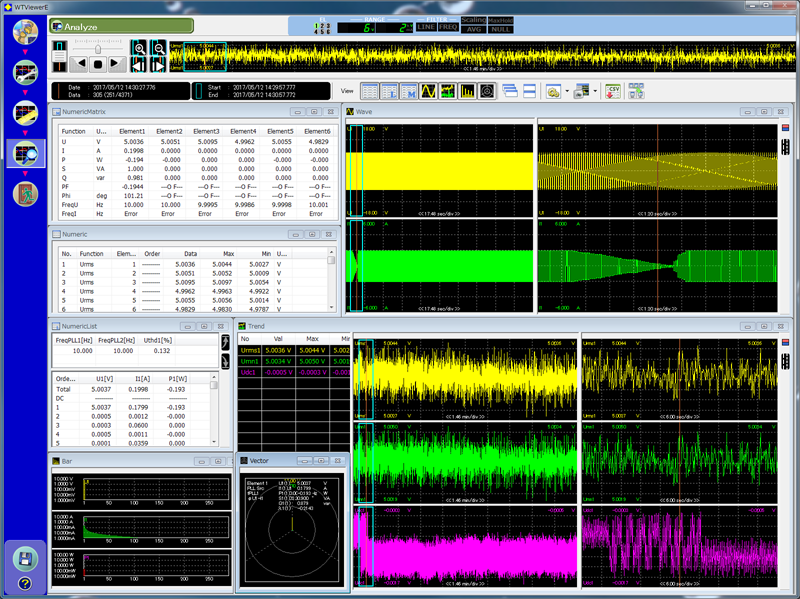

WTViewerE软件通过Ethernet、USB、GPIB或RS232等WT3000E、WT1800E、WT500和WT300E帮助Yokawa电力分析器实现PC连通连接方便用户远程控制、监控、收集、分析并保存测量数据

WTViewerEnte应用软件

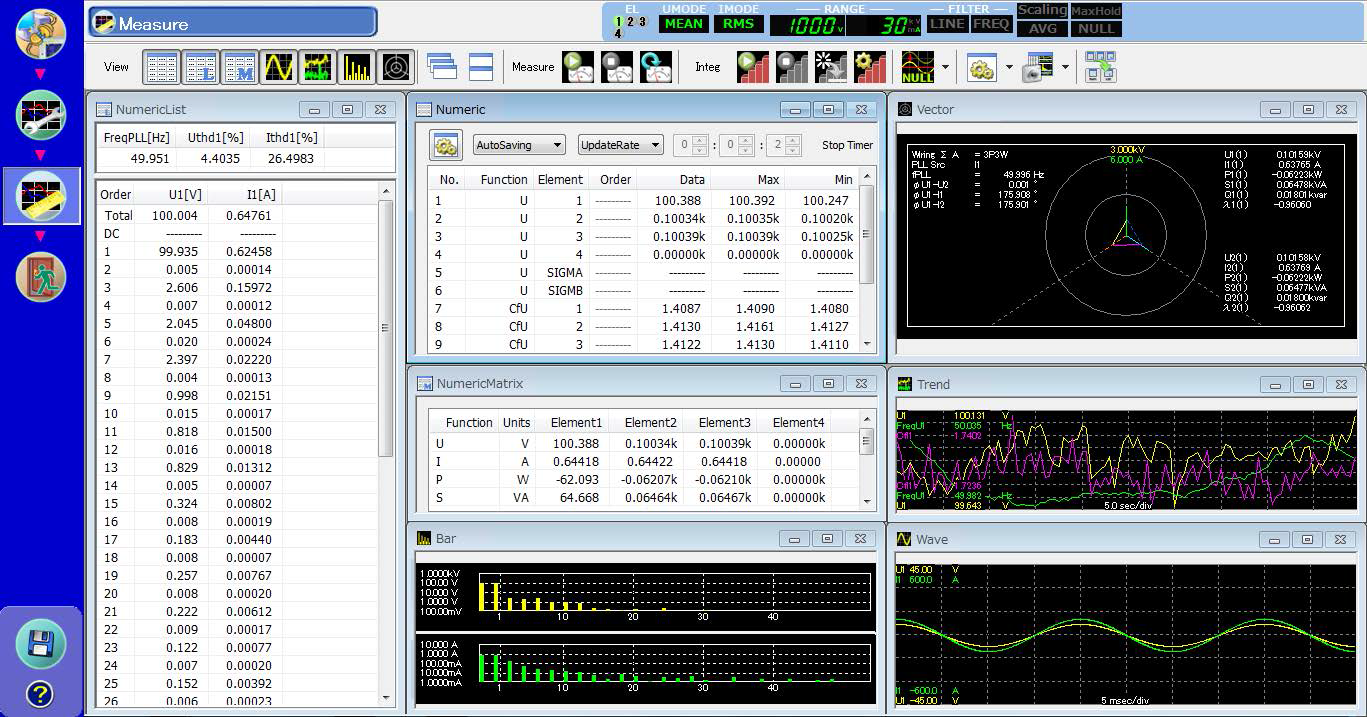

易于从个人电脑上查看、控制下载测量WTViewerEfree免费软件通过通信接口连接WT1800E到PC

用户定义事件计算

事件触发函数WT1800E允许用户定值捕捉分数数据满足触发条件存储、打印并保存到USB存储器等用户还可以定义并使用20个表达式自定义计算

示例基本特征显示WT1800E高精度和极佳稳定性

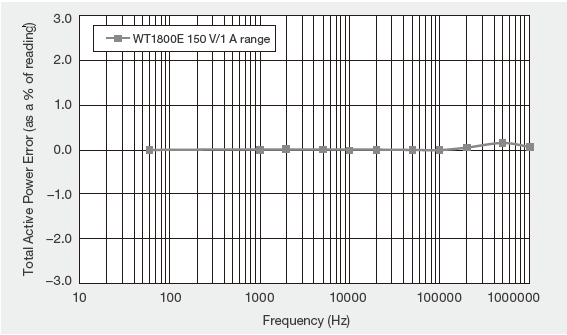

频率比功率精度特征实例

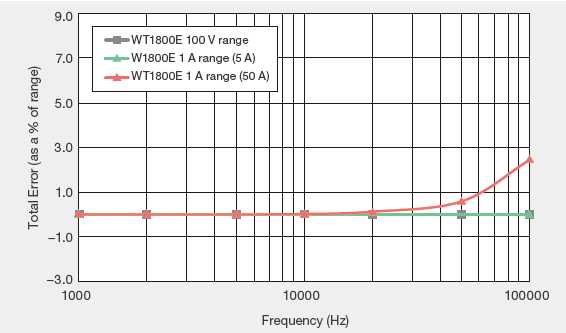

常见模式电压对读数效果实例

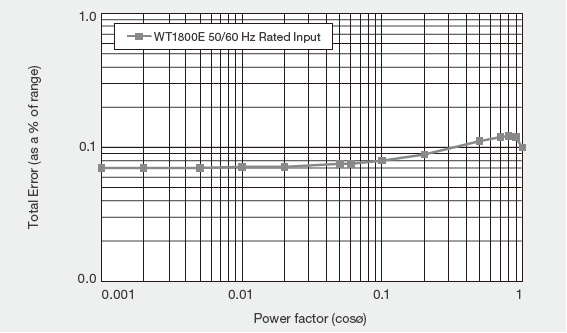

全功率误差定值范围输入任意功率因子(50/60Hz)

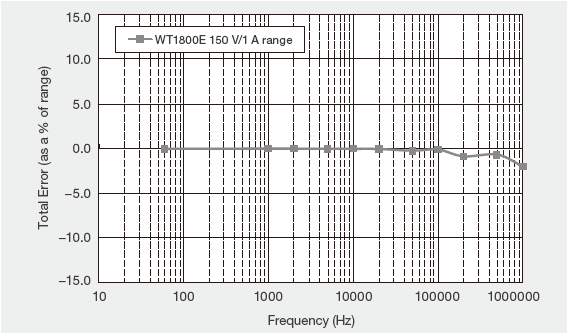

频率比功率精度实例零功率因子

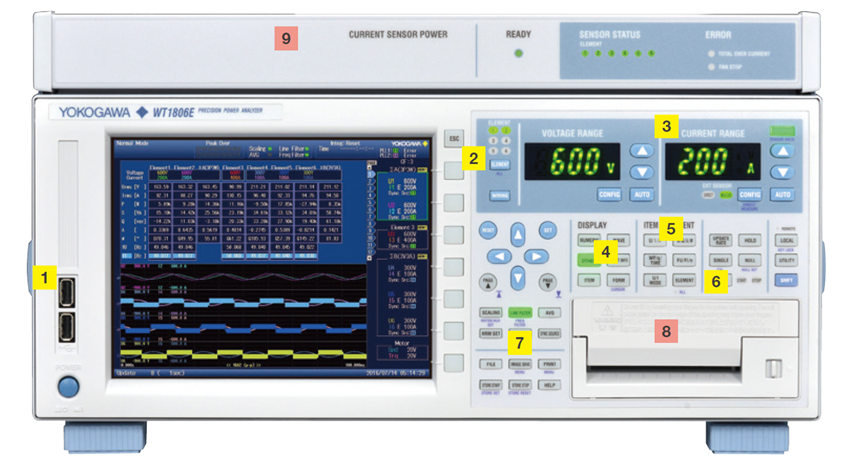

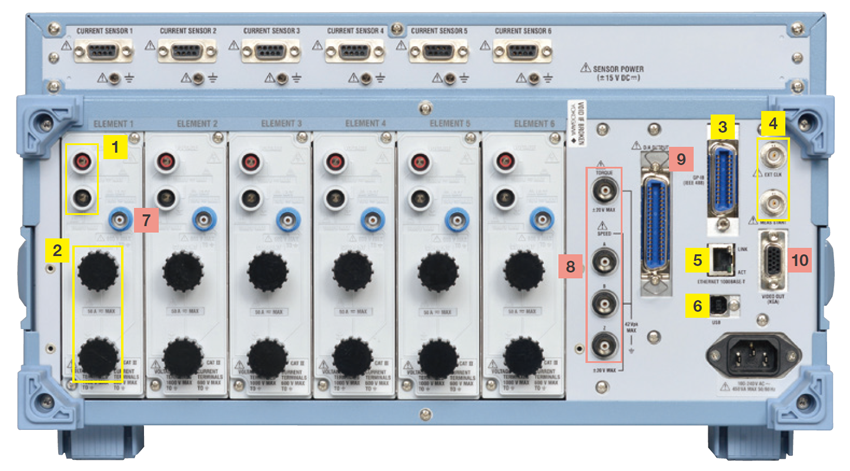

界面连接

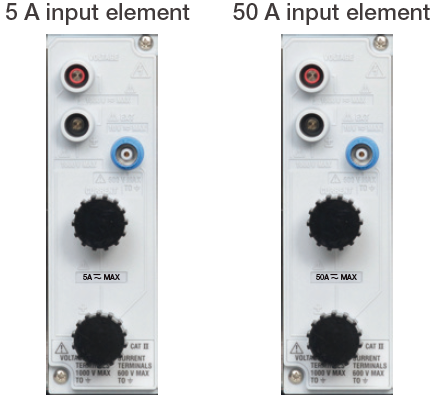

两种输入元素

基本功率精确度 :+0.05%阅读范围*
测量带宽:DC0.1Hz至1MHz
低功率因子错误功率因子对coso=0

1. 0.07%
   s读出表面功率值
   o级电压和电流角

温度范围 :23+5C
当前范围 :

• 直接输入:1/2/5/10/20/50A²
  • 10/20/50/1000/500mA²输入元件可同时安装
• 外部输入:0100/200/500mV,1/2/5/10V²

电压范围 :1.5/3/6/10/15/30/60/100/150/300/600/1000 V²
有效输入范围 :1%至110%
数据更新区间 :50ms20s或Auto

#1 请详细参考“特征”
2电荷范围与电流范围对峰值因子3

5A和50A输入元件可安装成单单元这使工程师能够使用单WT1800E多项应用,如备用功率测量和评价测试设备各种操作模式
