AQ6370查看器
AQ6370Viewer是PC应用软件包AQ6380、AQ6370序列和AQ6360光谱分析器
- 用户接口和函数与主机相同
- 显示分析主机获取波形数据
- 远程控制文件传输能力
模型专用查看器和常用查看器
除当前模型专用查看器外,还添加新模型公共查看器
公共查看器
OSA Viewer可用单软件操作多模型Viewer
多OSA查看器可使用PC操作,多光谱分析器可通过Ethernet控制
OSAViewer支持下列光谱分析器
AQ6380series
AQ6360series
AQ6370 Series：AQ6370C/AQ6370D/AQ6370E
AQ6373 Series：AQ6373/AQ6373B/AQ6373E
AQ6374Series:AQ6374/AQ6374E
AQ6375 Series：AQ6375/AQ6375B/AQ6375E
AQ6376Series:AQ6376/AQ6376E
AQ6377系列
注:它不支持AQ6370或AQ6370B
模型专用查看器
视安装PC模型查看器而定,PC屏幕上可执行与光谱分析器相同的分析个人电脑通过Ethernet控制光谱分析器
示例:如果使用AQ6370D,请使用AQ6370DViewer

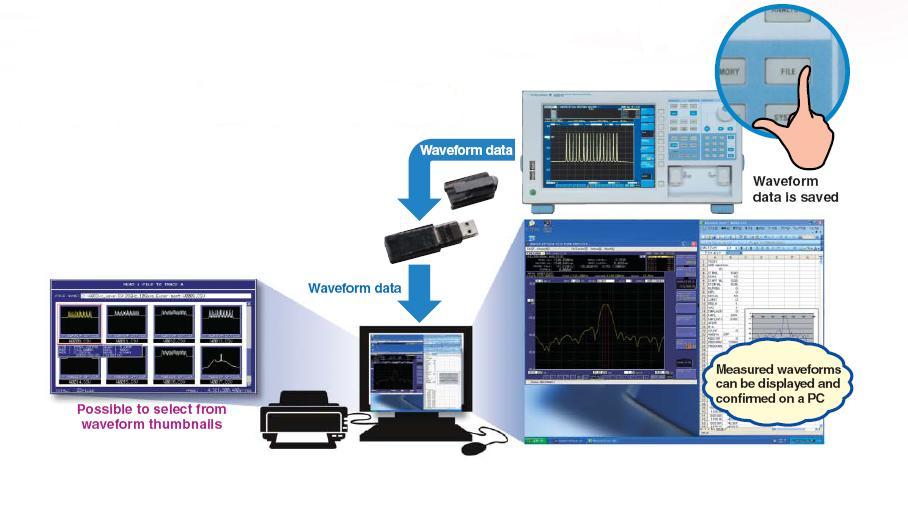

显示存储测量数据
- 保存测量数据可显示并确认为PC#1
- 读波形文件可快速从缩略图文件预览中选择文件
- 波形可保存为PC图形文件
- 波形从连接PC的打印机打印
#1波形数据前模型(AQ-6315AQ6317和AQ6319Series)
wv*/.TXT格式可用可显示波长范围为600-1700纳米,即可测量光谱分析器AQ6370和AQ6370B/C/D波长范围
数据分析
- 与AQ6370Series完全相同的分析可以在PC上执行2
- 分析结果可存PC
majective函数AQ6370查看器
- 峰值/底部搜索
- 频谱宽度分析
- WDM分析、EDFA-NF分析、滤波峰/底部分析、WDM滤波峰/底部分析、DFB-LD分析、FP-LD分析、LED分析、SMS分析、PM分析
- spass/fail判断使用模板函数
2读除AQ6370外的分析器波形时,无法保证分析结果和读数的精度,包括功率分析、LED分析、WDM分析、EDFA-NF分析以及单位转换dBm/nm
实时远程控制
- 实时获取并显示测量波形使用Ethernet局域网远程控制
- 获取测量数据可存储或分析到PC
通过故障分析制造线并监控长期测试提高制造质量

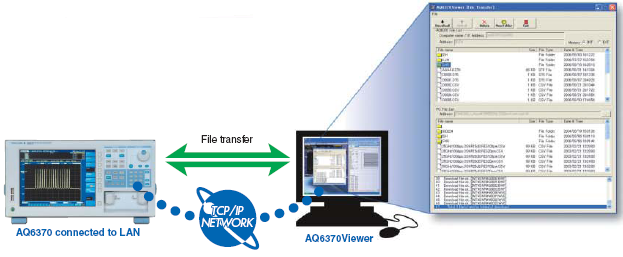

文件传输
- 内存AQ6370序列中保存的文件可传送到PC
- 程序编辑使用AQ6370Viewer可转至AQ6370序列
- 改善数据程序管理质量
PC需求
个人电脑
PC运行系统至少256M存储器(512MB或更多推荐程序)。
操作系统
- WindowsVista32比特/64比特
- Windows7(32比特/64比特)(服务打包1或以后)
- Windows 8/8.1
- Windows 10 (32比特/64比特)
CDROM驱动
安装此软件程序需要CD-ROM驱动
显示器
1024x768像素,65536颜色或更多
WindowsVista、Windows7、Windows8/8.1和Windows10是美国微软公司注册商标
排序信息
| 模型化 | 描述性 |
| 735371 | AQ6370查看器 |
注意-正确安全使用此产品时,请仔细阅读指令手册
- 显示保存波形数据
- 数据分析
- 实时远程控制
- 文件传送
- 大容量测量数据管理
- 远程位置数据分析
- 准备测试报告
- 远程测量
