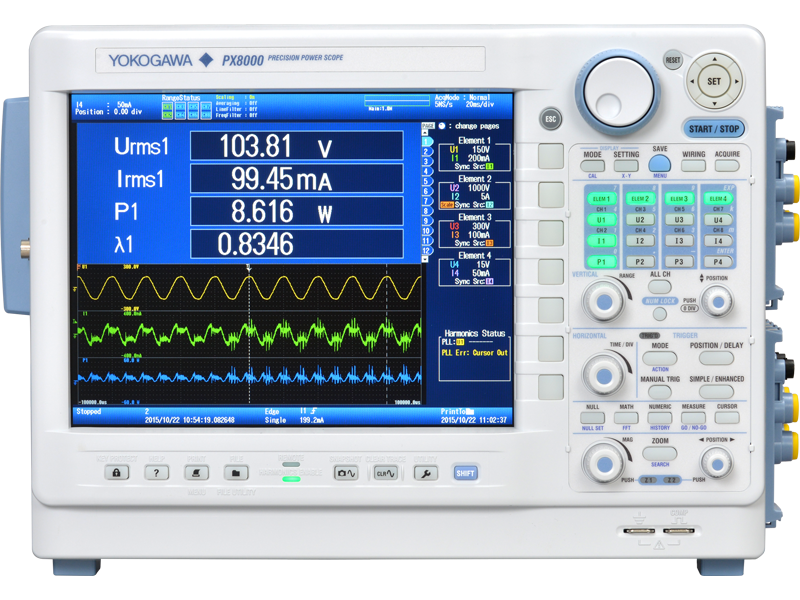

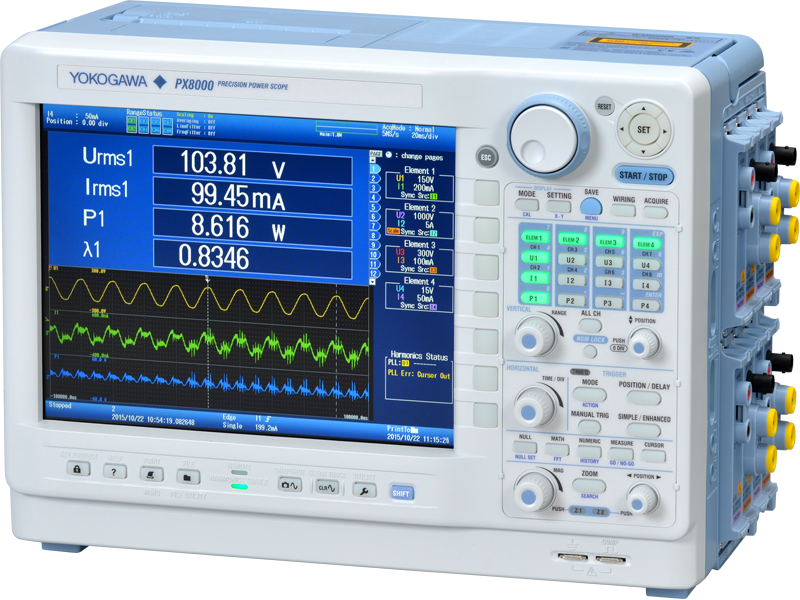

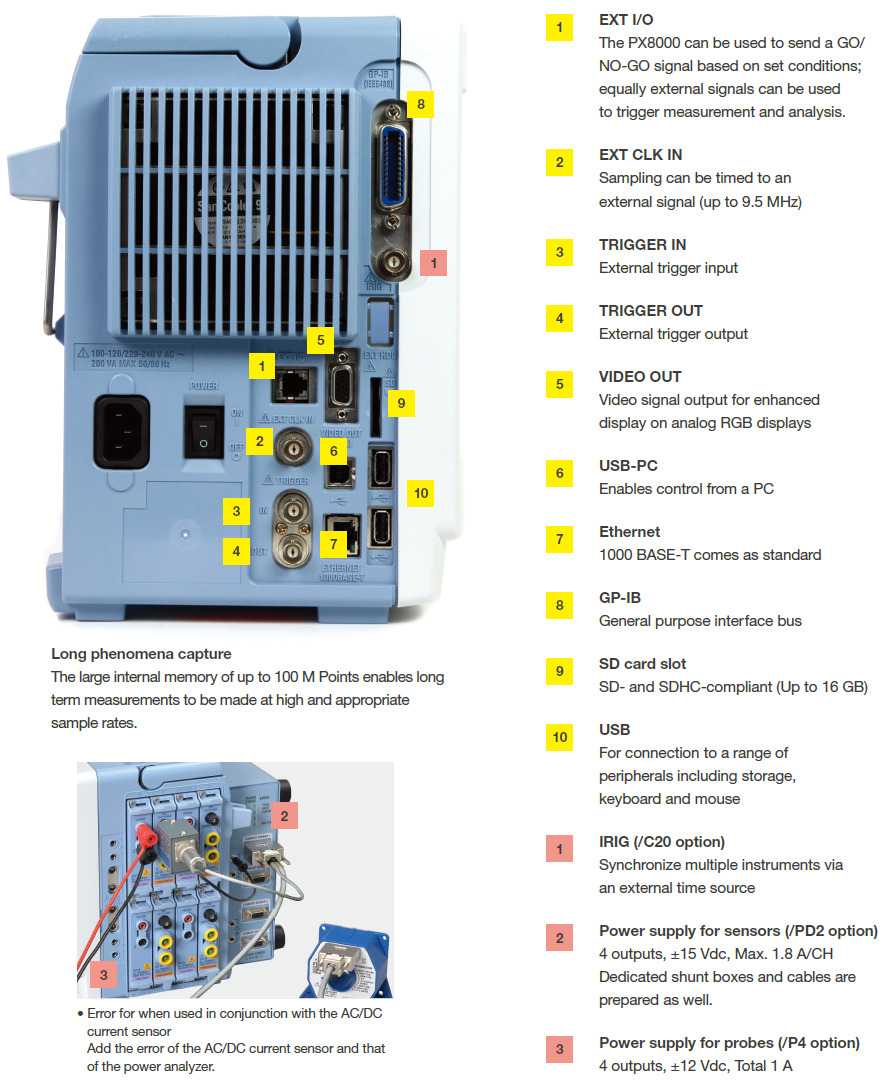

PX8000精度功率范围

PX8000世界首度精度功率范围,将脉冲镜式时间基测量带入强力分析器世界最多四道可执行标准多级功率测量这些测量与脉冲图特征并存,如光标专用时段测量,以便能够分析波形瞬态组件

请求引文

技术支援

瞬时功率测量分析

PX8000有数个创新特征支持瞬时功率剖分关键测量分析

并发功率计算	提供同时电压和电流乘法实时采样
循环电量趋势测量	波形间趋势测量可用数学函数计算(最高四百万分)。
具体时段测量	支持捕捉特定时段的权参数,通过开关和停转码定义
指定时段波度	支持在特定时间段捕捉波形参数
XY显示相位分析	支持XY轴显示为标准外形可显示输入波和输出相位分析
捕捉突发或异常现象	常动历史函数自动记录达1,000历史波形
长段数据采集分析	相伴程序PowerViewerPlus可用捕捉波形数据作进一步分析
FFT分析	特征算术、时间轮用、FFT等计算方法使用户能够显示波形并加偏移校正
同声调测量	使得有可能同时测量电压和电流波的调和分量以及调和曲解因子
多功能快照	多达16种不同波形-包括电压、电流和电源-可并排显示,向工程师提供即时性能快照
详细瞬态分析	支持测量精确定义起始点和停止光标间所有电波形参数
趋势计算	内置函数直接计算变量,如root平均平方值和平均功率值,以便能够逐周期识别趋势
De-skew补偿	自动去斜函数消除传感器或输入特征可能造成电流信号和电压信号相抵
使用IsoPRO技术	提供行业领先隔离性能提供性能开发高效逆序器高电压大流高频

PX8000是一个多功能工具,解密精电量测能力供从可再生电到先进机器人等一切研究者使用

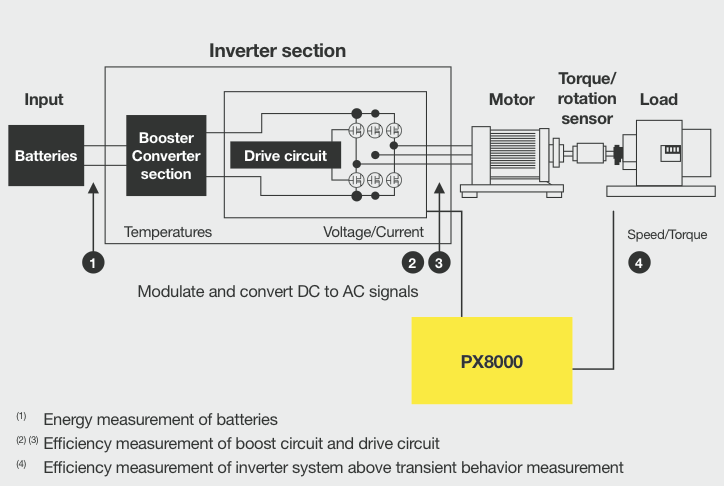

反转机测试

电动和混合车辆有许多电机组件,总体性能评价需要测量两者的效率PX8000弹性精度宽带宽使它最理想地聚集各种电量读数以优化推动电路和反转器效率-电动车辆整体性能中两个关键元素

宽带宽	12位分辨率、100MS/s采样和20MH带宽后,PX8000可用于精确测量反向脉冲形状,然后用于微调反向效率
瞬态逐周期测量趋势	逐周期分析趋势的能力使它最理想地测量瞬态效果当负载快速变化时,工程师可以得到洞察力,使他们能够提高逆序控制
调和式FFT分析	PX8000测量基本波形从20Hz测量6.4kHz这对于分析高调组件和电机系统噪声源特别有用
偏移取消单个NULL函数	逆序电机测试常见问题就是环境噪声的存在,这可能表示测试值甚至在测试开始前非零PX8000偏移能力表示这些效果可以失效,具体输入可隔离测试分析

屏幕shot201401094.2618

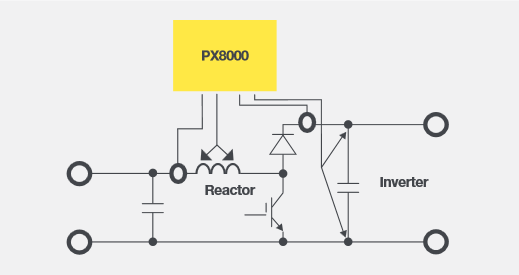

反应堆损耗逆推电路测量

堆前过滤噪声和推压水平由电磁材料核心和圈组成电工的一个主要焦点是在整个反转器系统减少功耗,反应堆性能特别有意义有两种潜在评价方法:堆直接损测和铁损测PX8000支持任一方法,因为它既能适应高频测量条件,又能适应低功率因素条件。

低能因子测量	高采样率和宽带宽使PX8000对测试设备特别有用,例如变压器和功率系数较低的堆特别重要的是测量高频设备精确功耗
De-skew功能	分析低能因子设备电量消耗时,尤为重要的是将传感器输入特征引起的电压和电流之间的时间差最小化PX8000提供精确de-skew调整补偿时间差
高频核心损测	分析反应器核心损耗实例说明PX8000用户定义函数如何能够即时分析系统性能下例中核心损耗计算基础为主圈电流和二次电流,磁通密度(B)和磁场(H)计算方法为输入频率乘法、跨段面积参数和其他参数所有值都可直接由 PX8000显示

屏幕shot201401094.2618

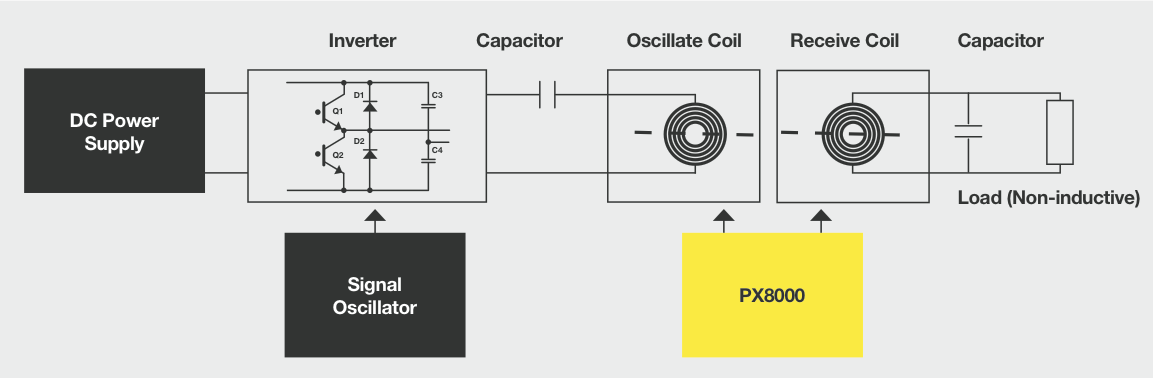

无线充电效率测量

开发智能手机和平板设备等移动设备无线充电技术是研究焦点汽车制造厂商正在研究无线收费电动车辆的可能性无线充电依赖两个电磁圈配置支持特定频率剖面高效电源转移和防止断电自然特别重要。PX8000最适宜测量这些系统,因为它能高频低功率运算

无线充电效率评价	评估无线传输效率至少需要三种功率测量元素PX8000及其四种输入通道可同时分析整个系统性能
低能因子设备测量	高采样率广带宽令它最适合无线电源传输系统PX8000支持12位分辨率,采样率达100MS/s和20MHz带宽PX8000支持测量高频操作低因子系统
De-skew功能	PX8000提供de-skew函数,传感器引进电流差异和输入特征可以从低功率因子系统分析中补偿并消除

屏幕shot201401094.43.00

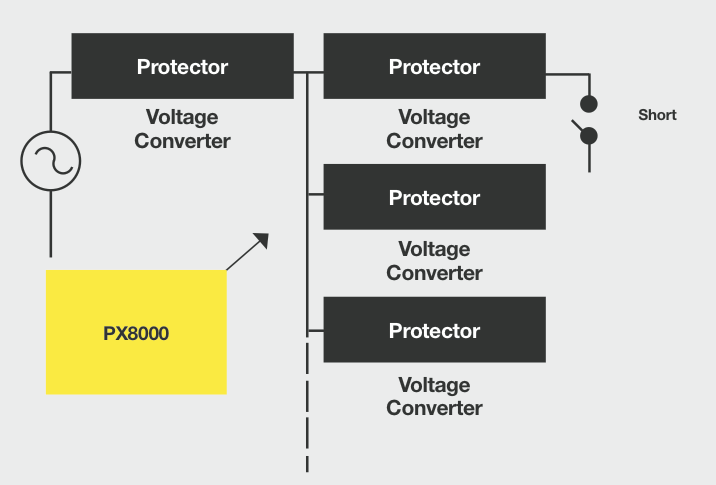

电力分配

配电系统在加载交换或短路时必须保持常压和常电配电保护器或三相电系统断路器必须在瞬时电压和电量水平测试PX8000可捕捉波动电压和当前波形,计算功率参数(包括电压和电流值),确定特定段段平均值并显示所有值

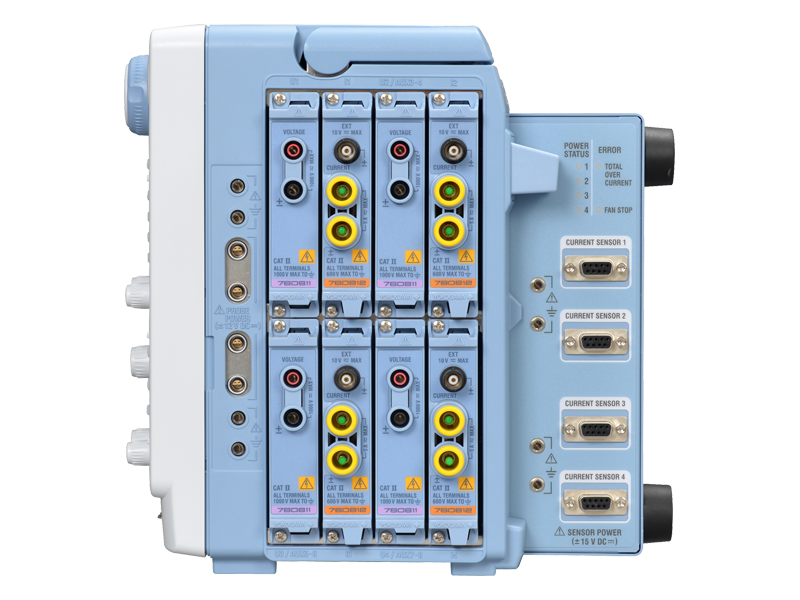

并发三相数据捕捉	三相电系统评价至少需要三种电量输入PX8000有四大输入并允许在所有三个阶段同时捕捉和显示电压和电流
具体时段测量	真正评价分配保护时, 需要测量从短路恢复半循环电流和电量半循环PX8000很容易建立以特定时段为重点
调和式FFT分析	PX8000能力调和测量和FFT频率分析调和函数从20Hz到400kHz测量基本频率,FFT横跨两个通道计算到100k分此类测量对识别协调流和识别噪声源至关重要

屏幕shot 2014 01 09

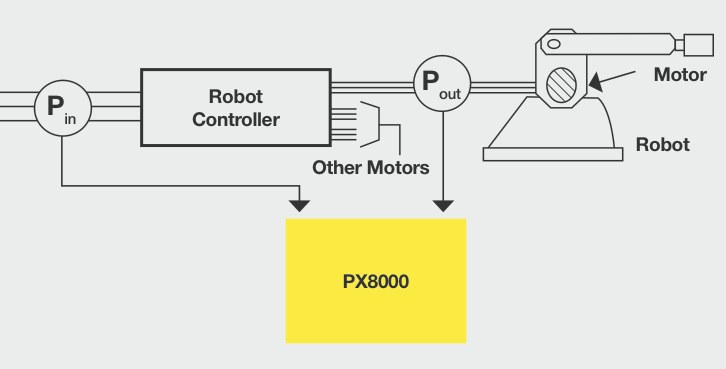

瞬时响应工业机器人

评估运动驱动机器人时,所有运动控制器和控制器的电量消耗在所有操作速度和动作模式中都得到测量。设计工程师需要测量笔压电流和电源效率计算方法比较机械输出和输入电量实际操作条件下加速减速时间从几百毫秒到几秒不等PWM驱动电动机从重置位置旋转至顶速度,驱动频率从其余位置旋转至顶速度,驱动频率从DC改变至几百赫兹PX8000向设计工程师深入了解机器人操作性能中电耗效率

具体时段分析	支持测量特定启动/停止光标之间的波形数据结合多通道能力长存储历史函数 PX8000特别有用评分机器人运能耗
效率测量推力器、反转器和电机	单PX8000单元可测量反转器输入输出功率和电机机械输出通过安装三个电机单元和一个AUX模块,PX8000可配置成即时测量组件效率
瞬态测量趋势计算	即时功率计算PX8000最理想评价并优化瞬态效果循环趋势分析深入解析机器人工程这一重要领域
更长时间段测量	分析机器人运算可能需要长时间逐周期趋势分析PowerViewerPlus软件扩展数学能力,从数据中获取深入洞见
