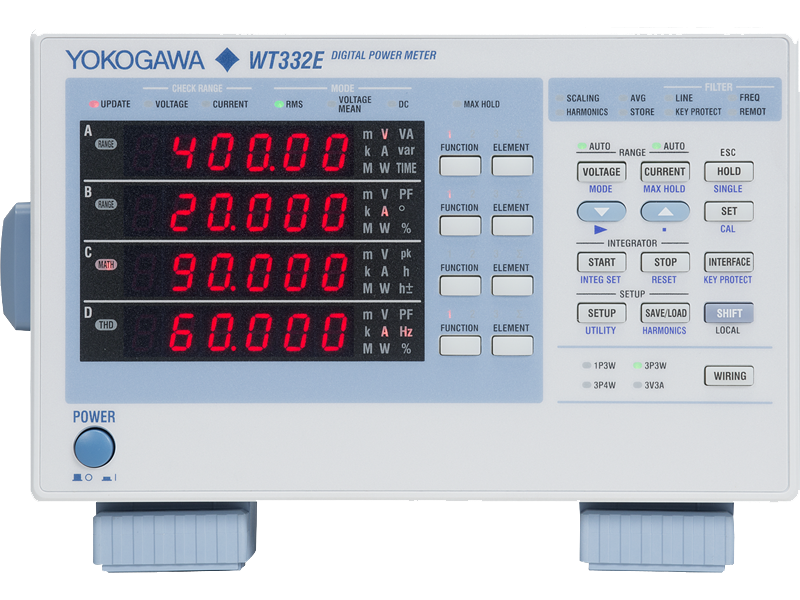

WT300E数字电源解析器

WT300E序列提供广度通信接口,如USB、GP-IB或RS-232(可选择性)和Ethernet Modbus/TCP

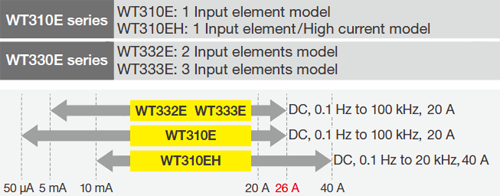

宽流输入范围

• 宽流输入范围 :WT300E数列覆盖从微量ma到40Arms的广泛流输入AC和DC波形都可测量
• 同步测量所有参数WT300E可测量所有DC和AC参数WT300E序列还可以测量调和并同时实现整合而不改变测量模式
• 快速显示和数据更新速率快速显示和最大数据更新速率百米WT300E序列提供测试过程短技巧时间
• MAX持有函数RMS/PEAK Vortage和当前电源、主动电源、反作用电源和表面电源最大值可保留
• 行滤波和频波滤波能力滤波函数将切除不必要的噪声调构件以基本波形测量

用户因此有弹性选择各种设置,如应用需要从生产线到工程测试板用户可使用WTViewerFreePlus软件安装所有基础高级测量此外,数字值、波形显示* 和趋势图测量数据可显示并保存

wifeform显示需要/G5调和选项

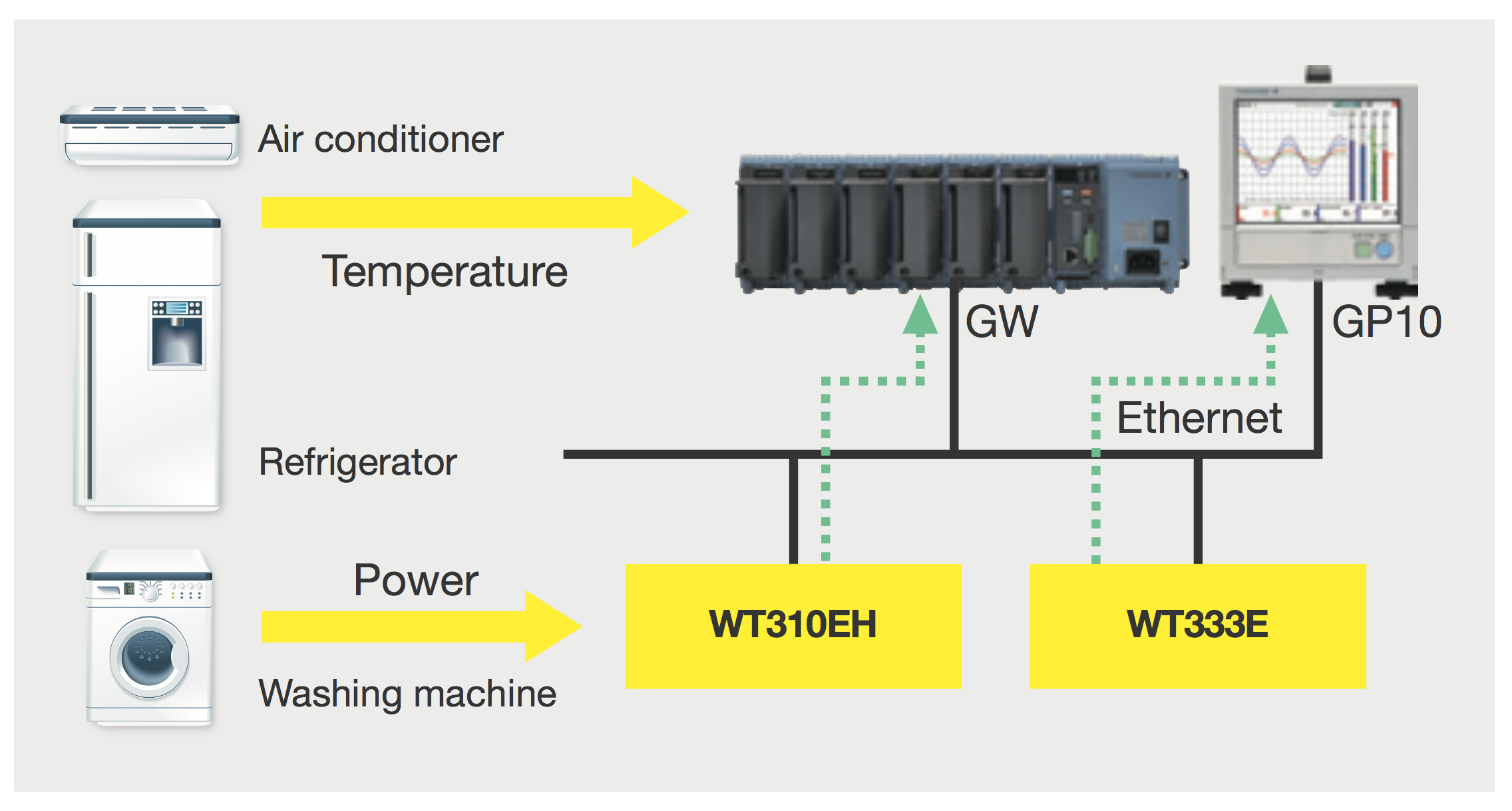

Modbus/TCP*1与YOGAWA记录器连接和Ethernet*1与PLC连接

由WT数列测量的数字数据可由YOGAWA记录器GP10*2、*3和GM*2直接通过Ethernet或Modbus/TCP获取也可以使用GA10*2数据记录软件监控和记录数据

WT300E序列也可以使用 ModbusTCP协议生产场连接YOGAWAPLCFA-M3V*2

i/C7Ethernet选项
yaboAG娱乐城2GP10/GM/GA10/FA-M3V由Yokogawa电厂制造
3/E2和/MC选项需要

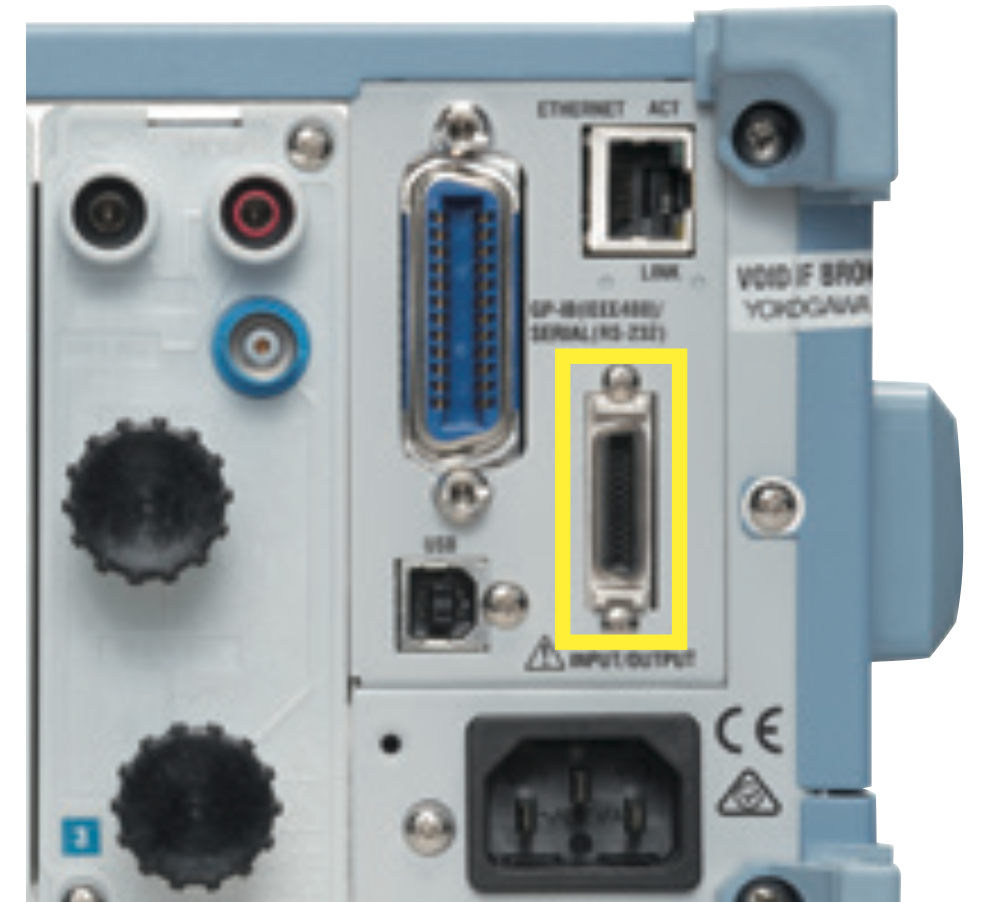

D/A输出测量记录

D/A选项用+/5Vdc缩放输出录入数据

比较器模式

模式将比较测量计算集成值和先前确定的值-通信命令和输出-5V+5V-结果-D/A输出

自动零调整

WT300E序列通过自动执行零调整补偿零位输入范围修改实现时间小于100ms,不需断线

WT300E序列电量计易于使用、成本效益高并精确应用范围广,如生产、测试、评价研发

家电和办公设备

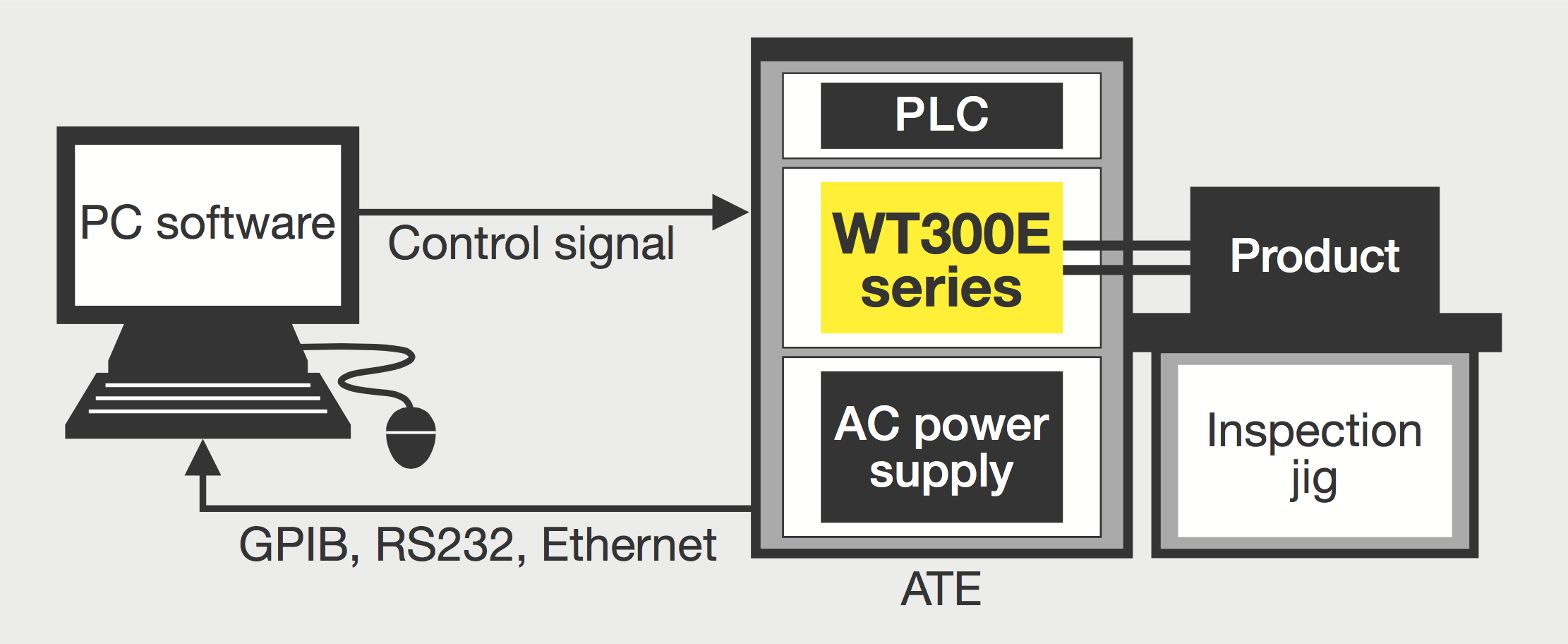

生产线或质量评估测试电机

• 压缩半机架规模帮助工程师建立较小测试系统,投资回报提高
• D/A输出函数和Modbus/TCP*函数记录数据
• 多通信接口:USB、RS-232或GP-IB和Ethernet能力

并发电量参数测量,如U、I、P、频率、功率因子和口音生产线测试或QA测试D/A输出和通信接口使数据能够远程灵活抓取abus/TCP函数可用以太网/C7选项

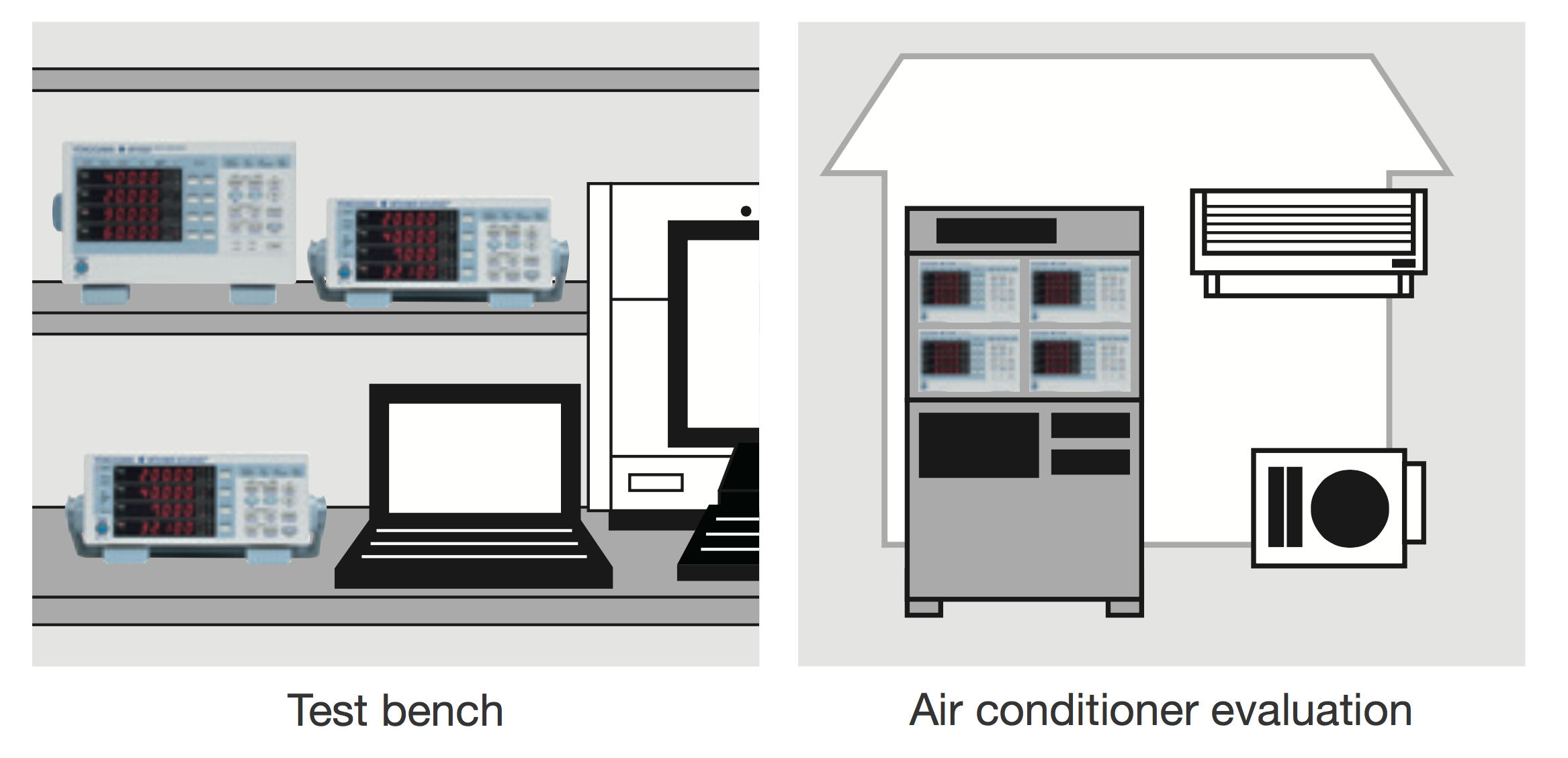

开发评价工具家电

• 5mA范围允许小流测量
• 整合模式期间自动测距函数

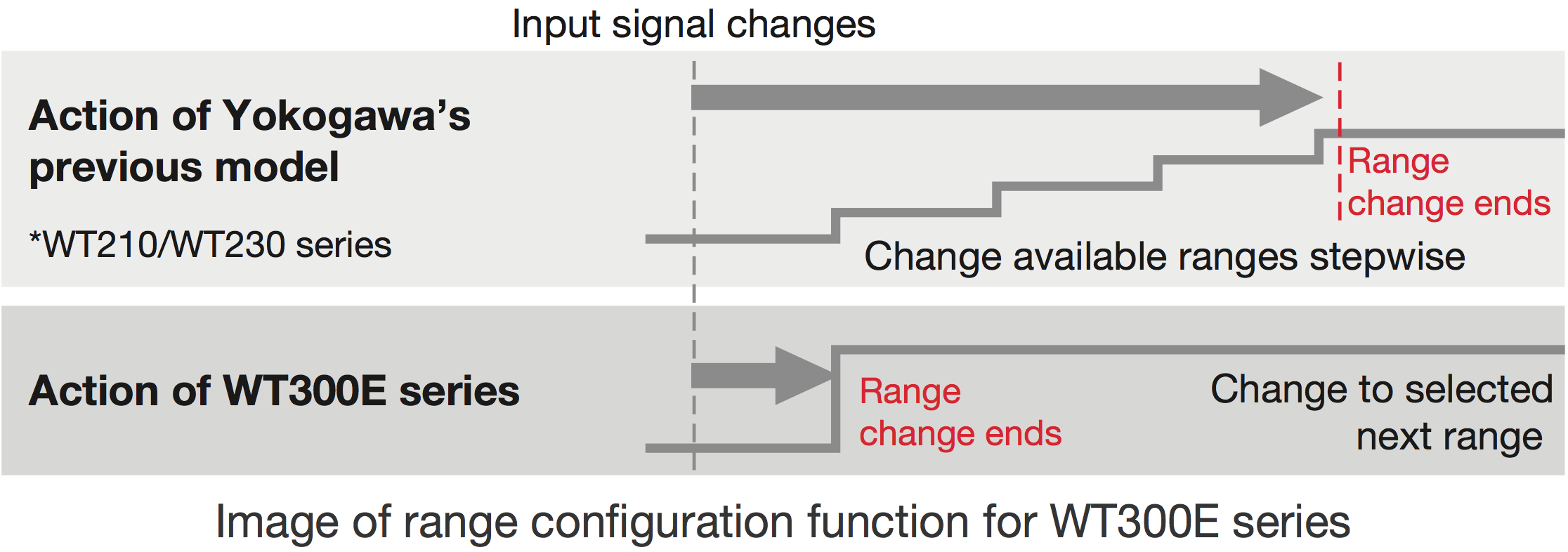

• 区间跳转(区间配置)函数提供预选可用区域的能力自动测距使WT300E序列快速适应输入条件变化

区间跳转函数减少区间变换周期WT310E可精确测量单次测试中的大小流它可以减少总评价周期或消除应用用二元电表而非一元电表的需要,从而节省测试资本成本

测试国际标准,如IEC62301,Energy Star和SPECPERPER*

• WT310E5mA测距设置下最大度为100mW的高测量分辨率
• 同步测量正常功率参数、调和组件和tHD
• 动态输入因子最大值300
• 免费PCM软件IEC62301*2测试

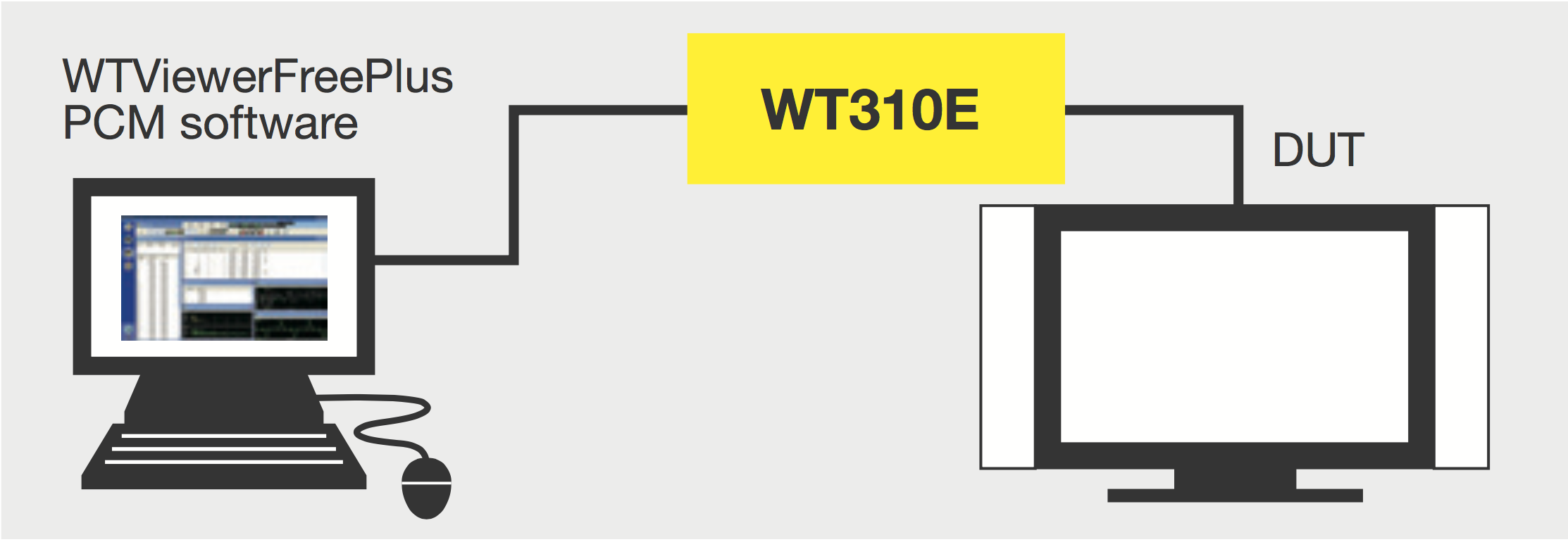

WT310E和Power消费度量软件使用户能够按照国际标准进行备用电量测试
一号快来
2 IEC62301E2.0是EN50564:2011指令中的参考标准软件匹配测试方法

大流设备评价

• 直接高流测量达40Arms而不使用外部传感器(WT310EH)
• 整合模式自动测距函数

WT310EH允许40Ass直接连接输入而无需使用电流夹或电流传感器这不仅提供更精确计量,而且还节省投资成本宽流范围从1A到40A,电压范围从15V到600V

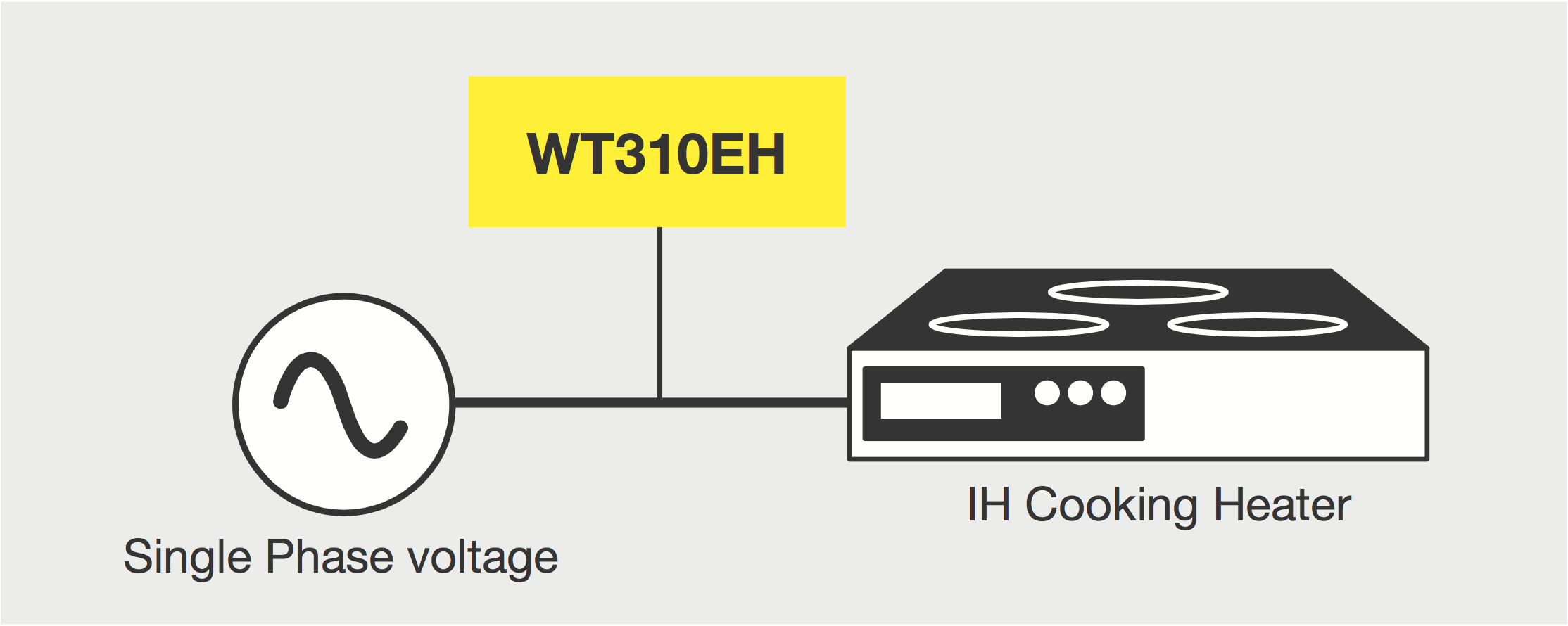

用户可用它评价特殊波形驱动设备,如IH锅炉和加热器

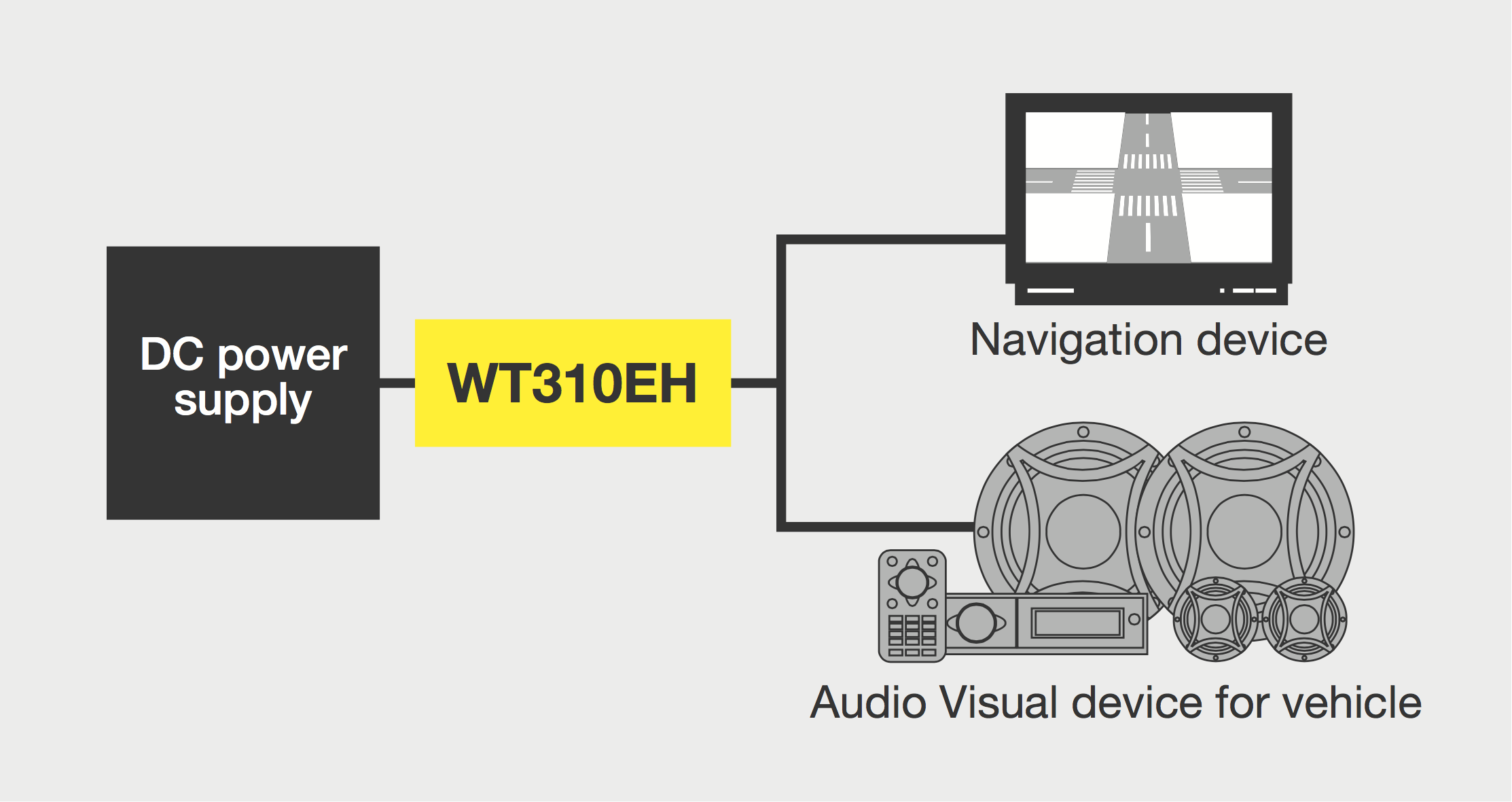

工业设备运输

汽车电池或DC驱动设备评价

• 精确DC测量:0.3%
• 直接高流测量达40A无外部流传感器
• 电池电容/卸载能测量

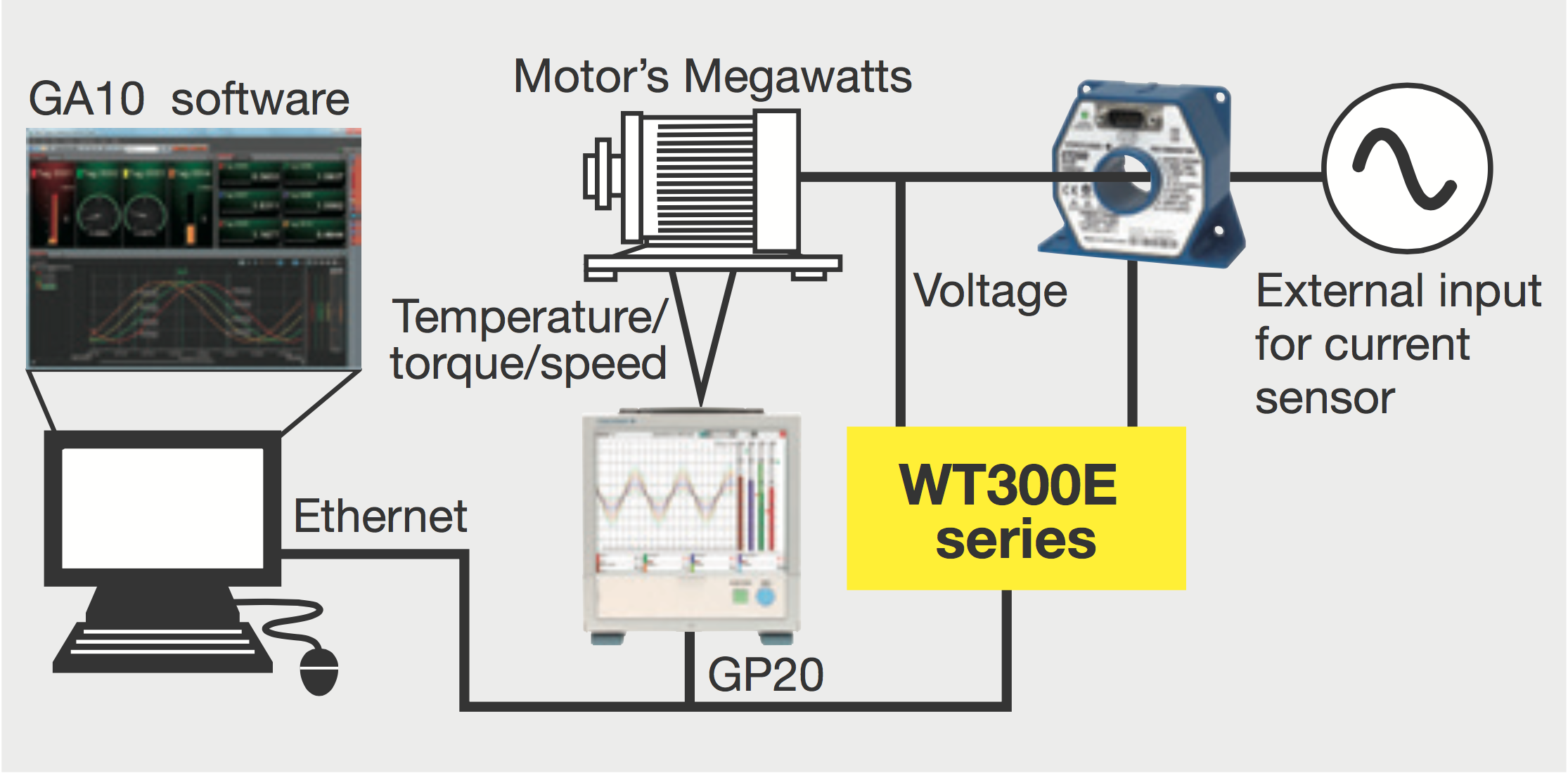

工业电机和旋转机器持续测试和效率测量

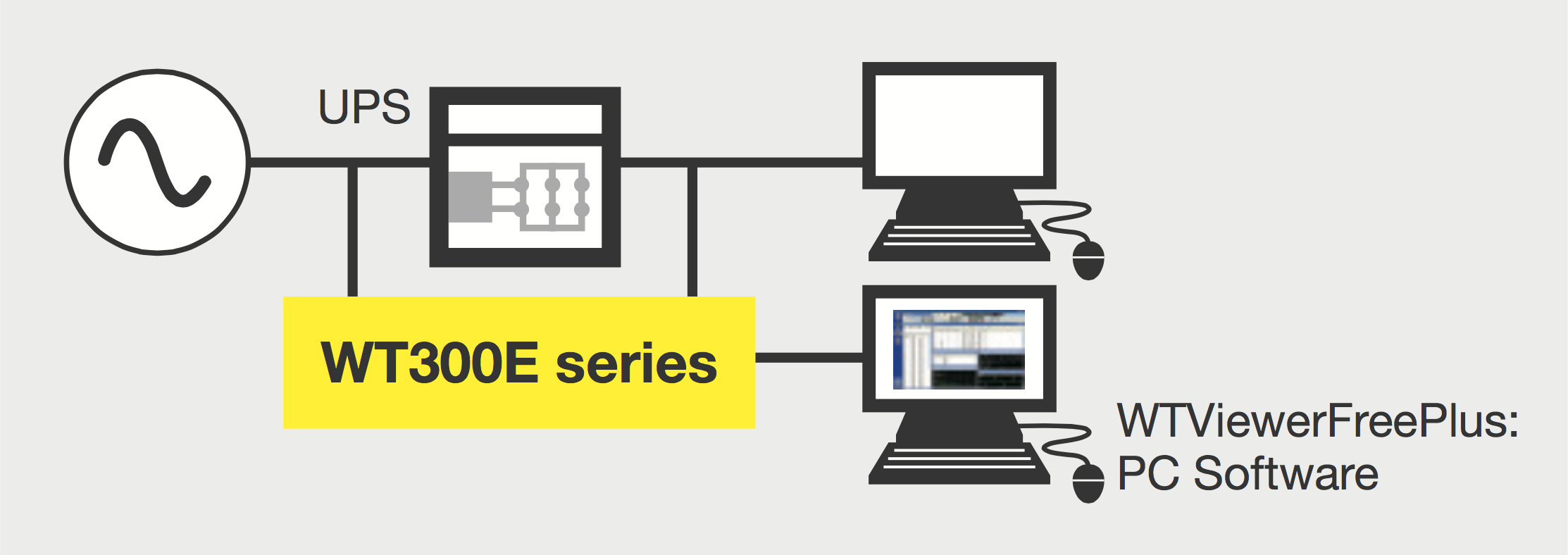

UPS不间断电源兼容度和评价测试

• 最大协调顺序设置tHD计算
• 效率测量单电量表
• 平均主动功率测量集成模式

WT300E序列使用户能够根据UPS性能测试标准进行达标测试WT300E序列用于测量计算输入输出水平、效率、频率和tHD平均主动电量数据还提供精度电耗值设备与WTViewerFreePlus软件一起帮助同时测量测试UPS所需的所有参数,从而减少评价时间
