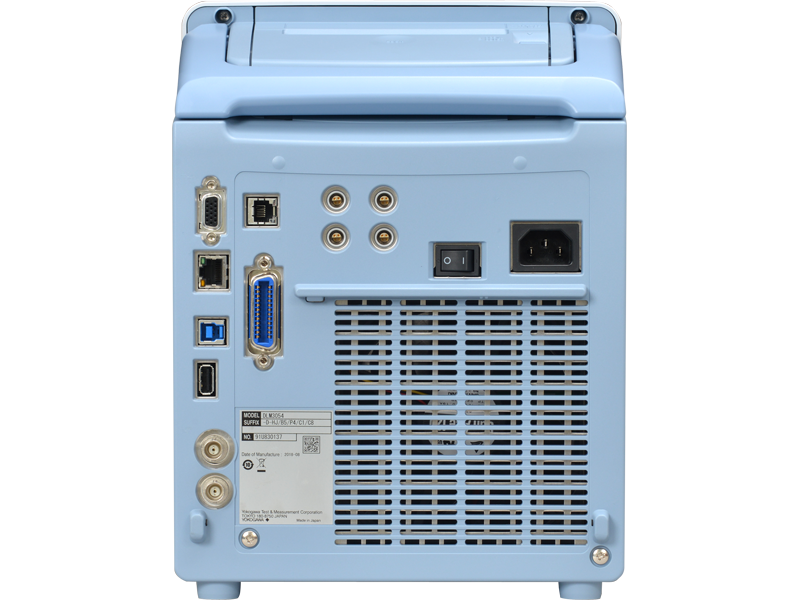

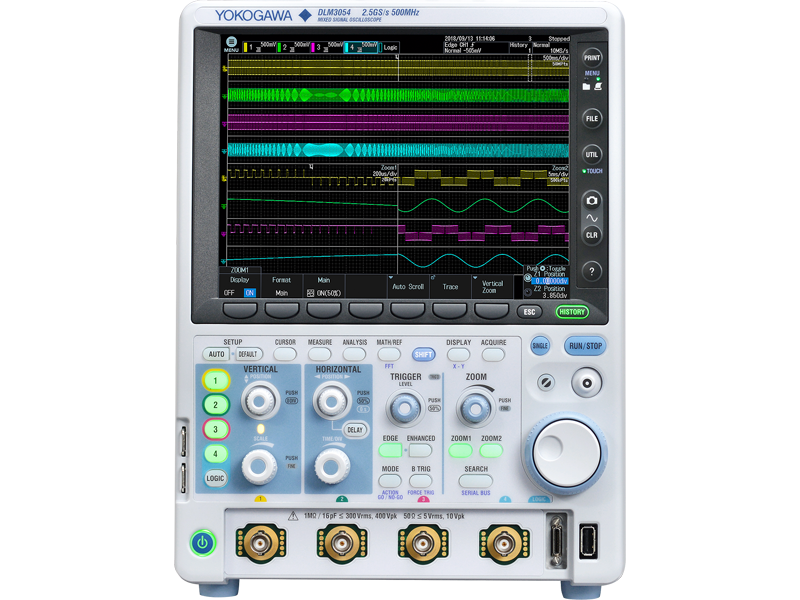

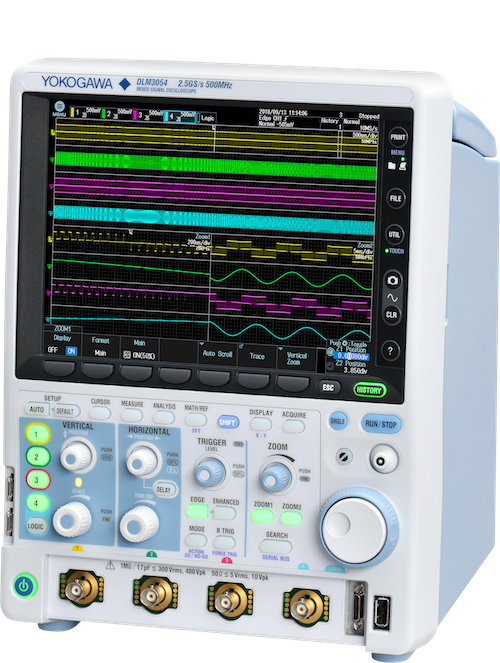

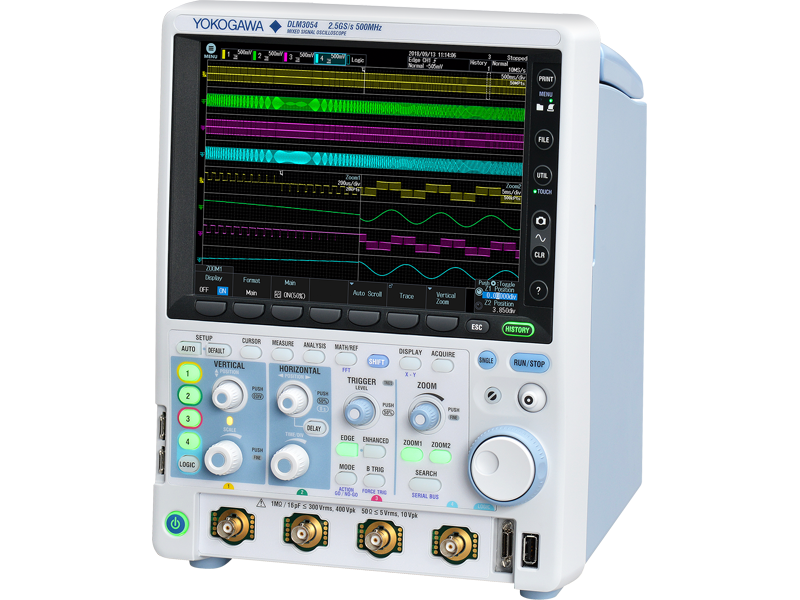

DLM3000序列混合信号透视器

最佳混合信号镜

DLM3000建基于Yokogawa的脉冲遗留物,新特征侧重于质量、弹性和可用性,以提高用户生产率并满足今日机电设计高级需求最新触屏操作、固态存储和高速信号处理整合DLM3000通过提供干净信号、广度处理和易操作提高生产率DLM3000触摸镜提供指尖生产率

请求引文

技术支援

混合信号望波器是什么

混合信号脉冲镜是带逻辑分析器的标准脉冲镜数字存储和数字模拟输入通道比较并显示信号

质量学

Yokogawa致力于测量质量,DLM3000特征低余噪声、广电程和各种实时低通道滤波器,以确保信号对等性

灵活性

通道计数和内存深度选项结合选用Power Math和串行总线特征,包括大型汽车总线确保可配置脉冲镜以适应各种需求

可使用性

触屏和传统望波控件板组合使用户无缝转换,通信存储选项便于访问大数据集

输入

观察完全重新设计模拟前端所捕捉的细细节,向下提供低电压/分向下向500mV/div和低余噪声选择14个实时低传滤波器之一,减少屏幕上显示并存储存储的噪声四道模型包括可选数字输入8比特以捕捉混合信号按单按钮将第四通道转换为8位数分析通道,共11通道混合信号脉冲镜

配置

长内存标准为12.5M点(复位获取)或125Mm(单断取)以捕捉因果关系最多50M/500M点可用选择二道或四道模型满足您的技术需要和预算需要从200、350或500兆赫带宽选择捕捉系统快速瞬态添加电源提供分析或串行总线选项,以便在工具内多加处理而不添加外部PC阶梯

技术类

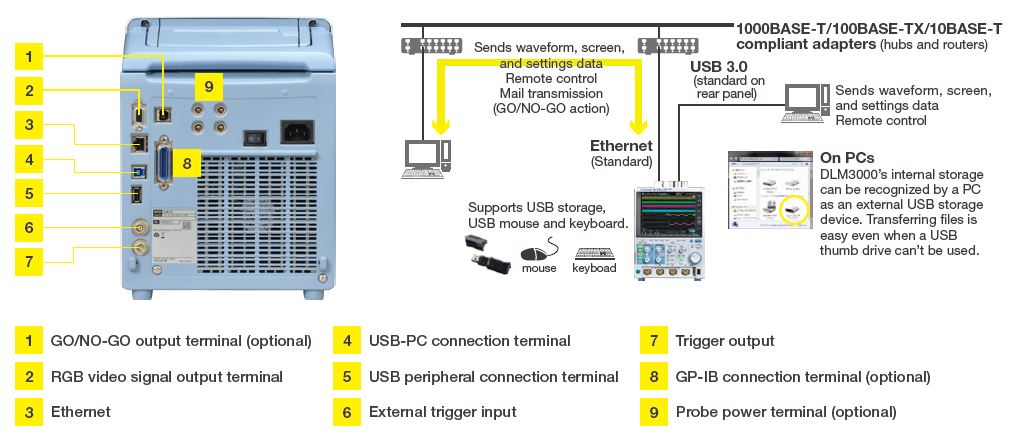

GigabitEthernet和USB3.0数据传输标准化,使大型数据集更容易操作可选内部60GBSSD存储比以往更多波形快速内部通信率可提高存储率和快速更新率,从而使你永不失信完全切换调试屏或使用精确触摸硬件控件,以便个人化交互最适合你

度量

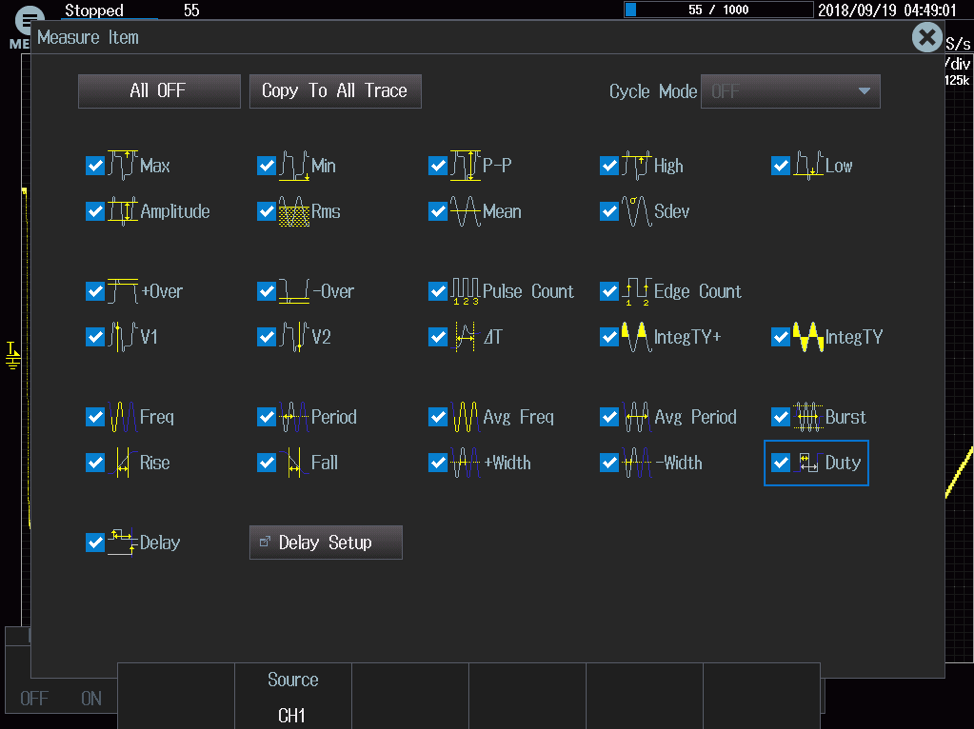

通过执行机上测量保存时间. 包括二十九大常用波形参数测量最多30次同时测量的自动化测量可直接提供工具内更多洞察力

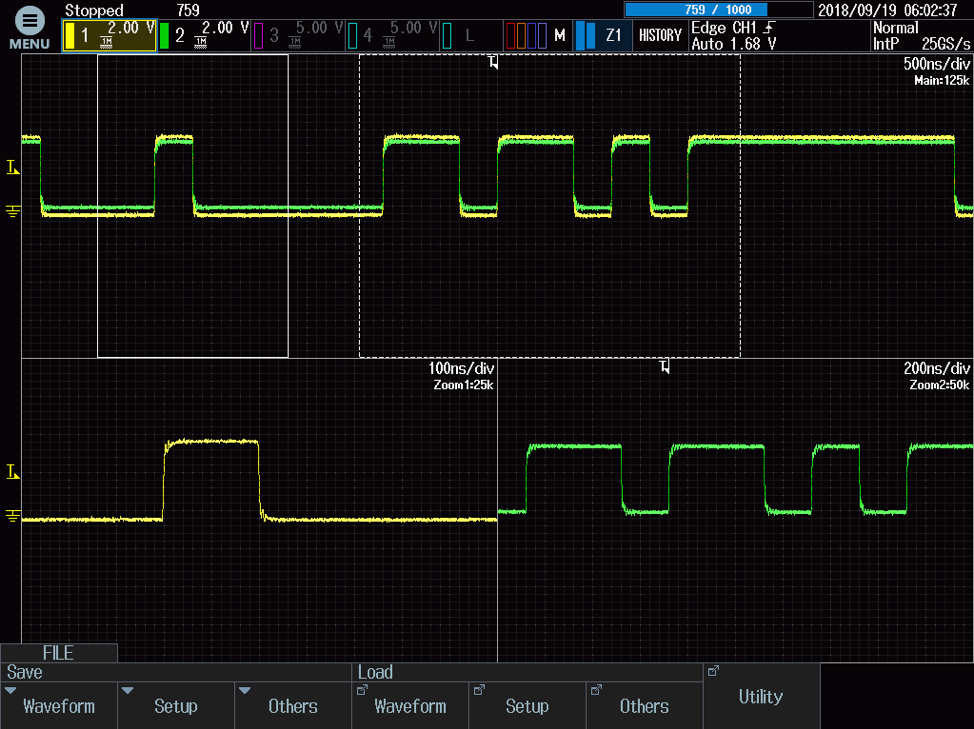

双缩放

独立缩放处理器快速缩放数据,甚至最大500兆点双缩放很容易看到事件分离,选择专用输入通道显示,甚至自动向前滚动或向后滚动时间缩放搜索查找边框、模式、脉冲或超时条件以更容易定位趣味数据

双缩放

FFT频谱分析

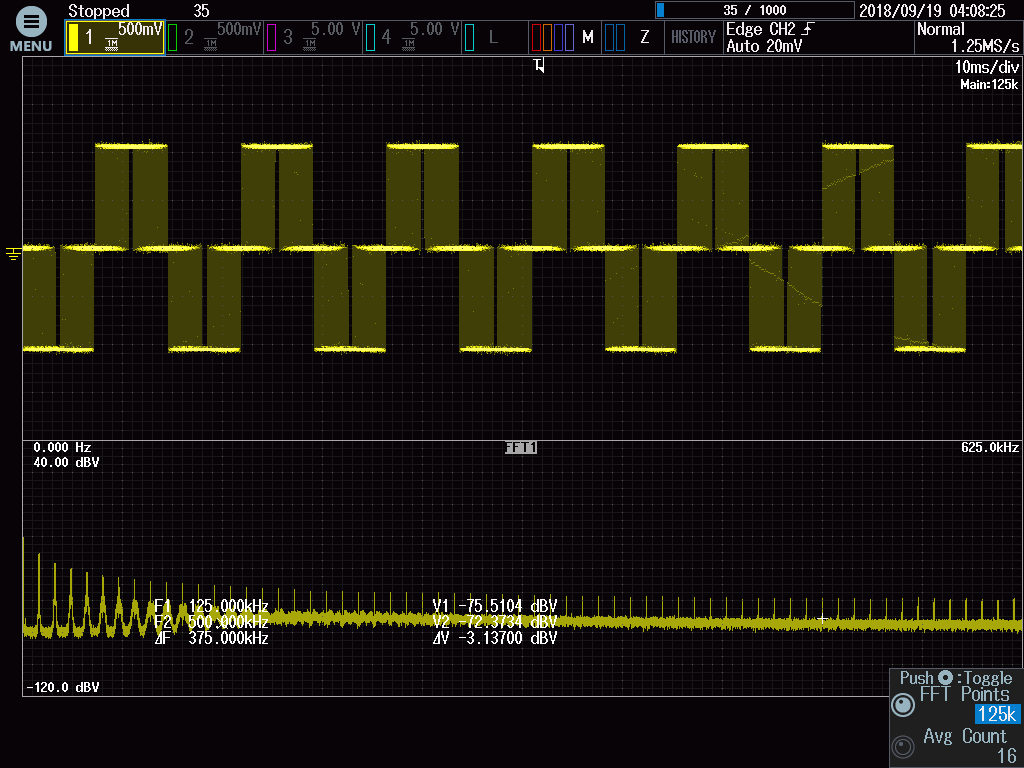

并发FFT函数,使用当前波形或运行平均

触发

新建全数字触发系统可降低定时敏捷性并提高垂直精度以精确响应触发模式可用包括:

边缘(Rise/Fall/Bath)
边缘OR
模式化
脉冲宽度
起/散时间
龙头
超时
窗口(上下限)
窗口OR
区间
串行(支持安装串行总线选项)
TV (NTSC/PAL/SDTV/HDTV/user-defined)
延迟B
A到B(n)

历史记录

判定因果关系是计算项目设计和验证阶段的日常任务横川悬浮镜利用大型内部存储保留前捕量事件数据实波形数据存储后,这些事件可用历史特征浏览、可视化、测量和搜索视记录大小和采样率而定,可提供多达10万前捕集

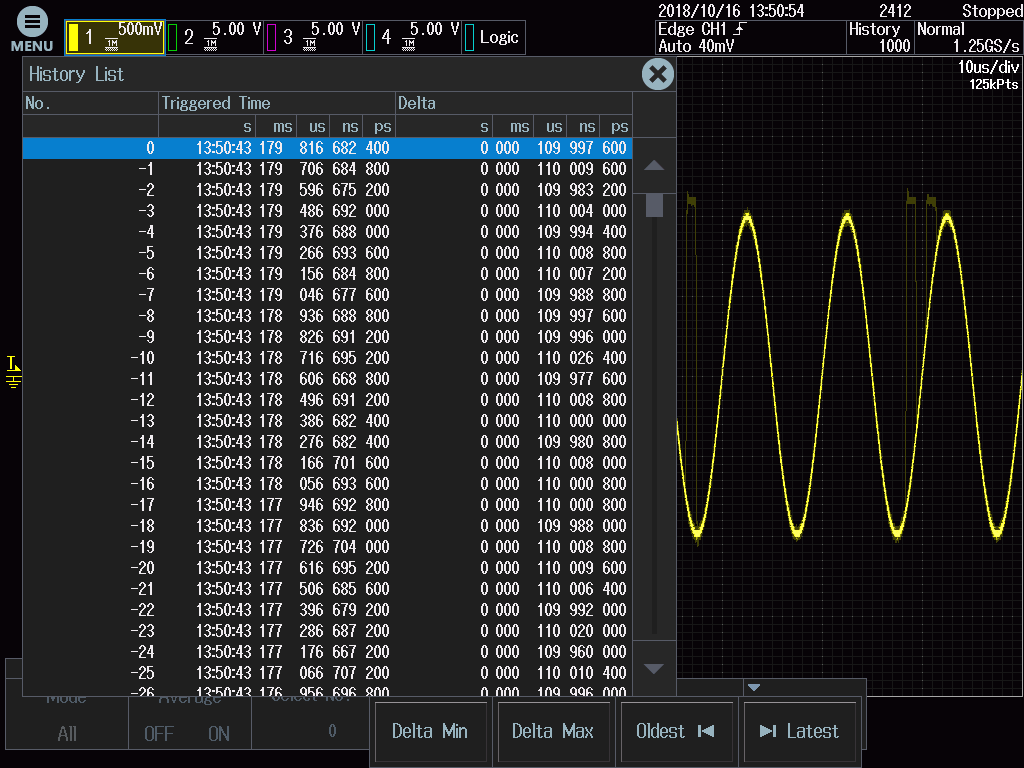

显示历史链表显示所有可用时标点击任意项显示屏幕上数据交互

搜索框

视觉化历史记忆中所有捕获物时很容易看到异常波形使用搜索盒和触屏很容易直接画波形搜索条件并隔离事件

搜索框

搜索盒(白盒)用来隔离边界内信号,便于同时处理千组数据此处突出显示两小段搜索

搜索框2

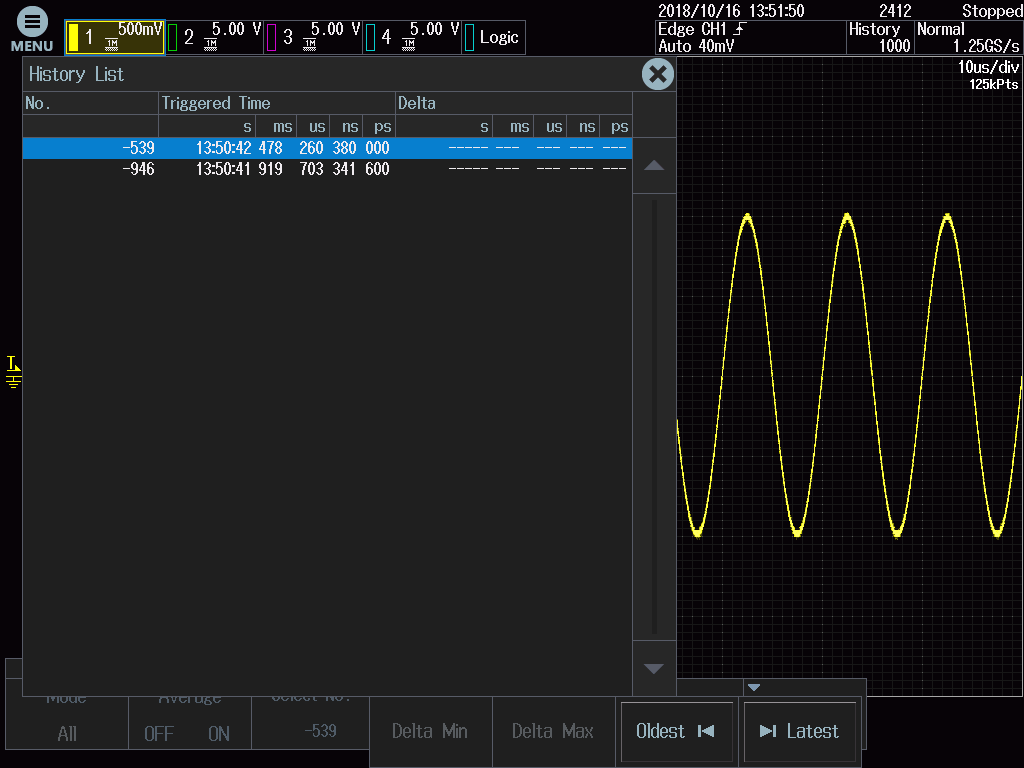

现在 List视图只显示匹配搜索结果的两个波形,允许用户及时定位或执行进一步的测量

统计学

单量测信息性强,但许多项目需要跨大数据集统计测量DLM3000还可以测量整个历史存储器,提供最大值、最小值、平均值和标准偏差统计分析检查异常测量时,List函数显示所有值,显示最大值和小米值并带箭头符号,并取取或选择任何测量数据打开历史数据集供进一步观察

统计学

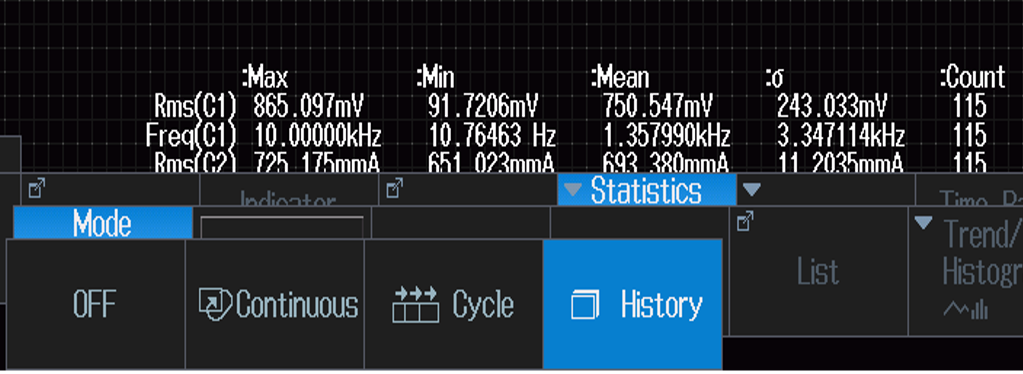

执行历史统计显示所有计算测量的最大值、最小值、平均值和标准偏差计数显示波形数评价

开关损耗

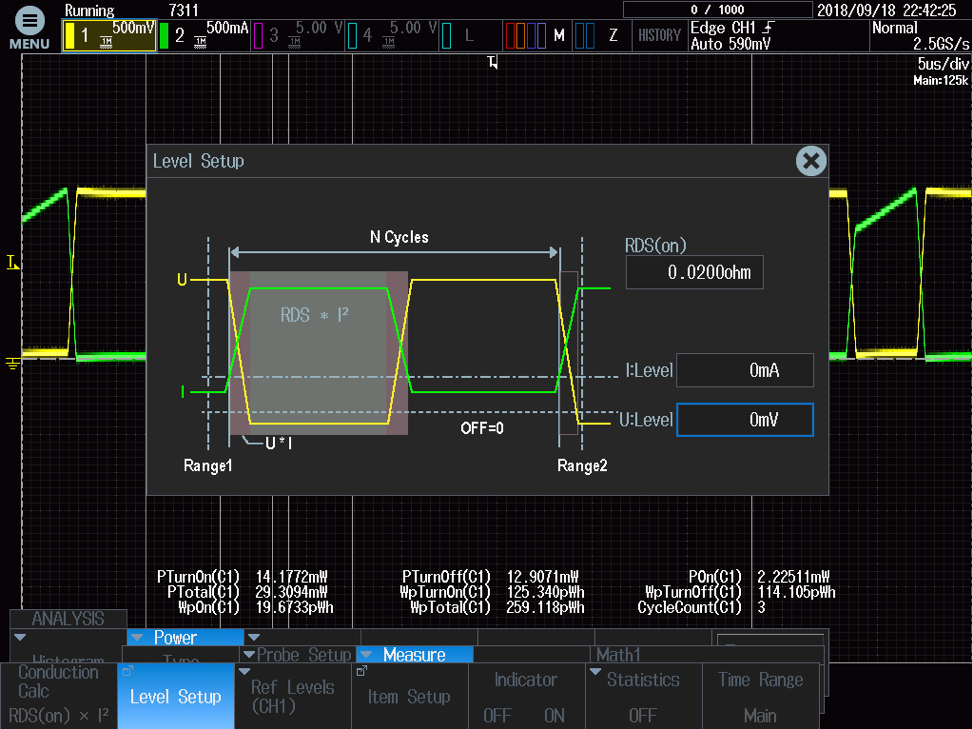

Power分析选项允许自动计算安全操作区I²t交换损耗交换损耗特征自动检测交换周期和切换模式电源相关区域信号计算数参数

开关损耗

汽车嵌入式串行总线特征

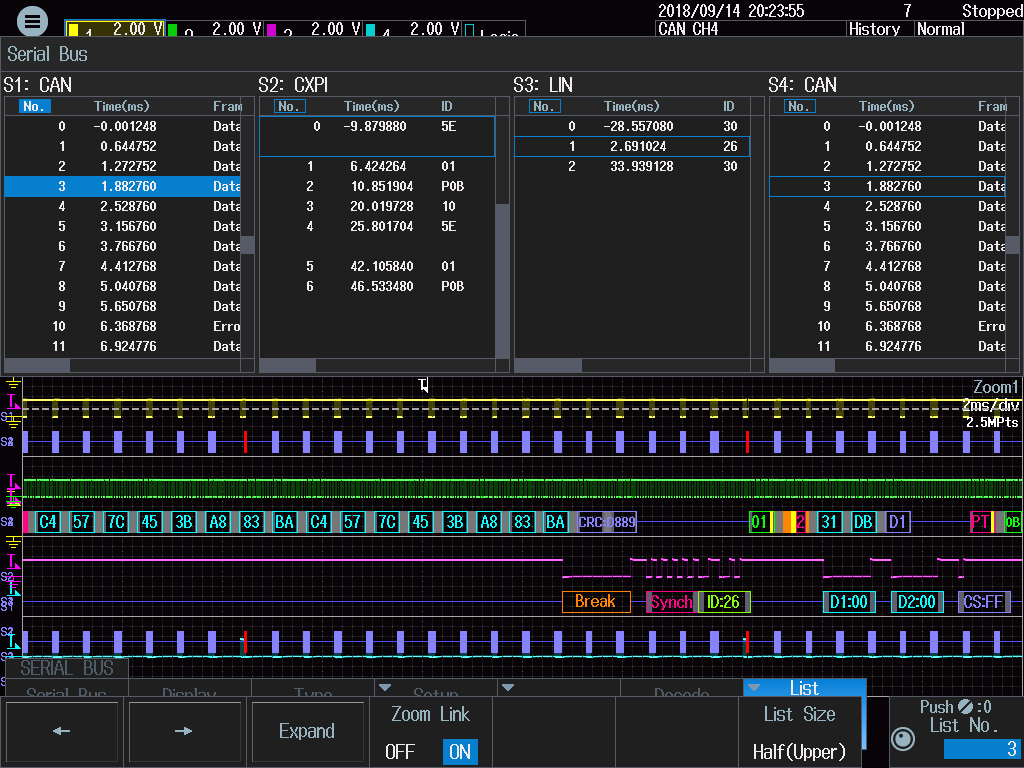

电子控制单元、传感器和启动器之间的通信对确保车辆适当性能特别重要。快速故障排除并验证通用汽车串行总线与CAN、CANFD、LIN、SENT、CXPI和PSI5空包选项并发物理层解码数据搜索特定数据值或使用数据项触发条件横川自动机函数分析输入信号和复杂触发/解码设置,如比特率和阈值自动实现特征不仅节省时间,而且非常强能快速解析,即使位速率和其他信号条件未知时也是如此。

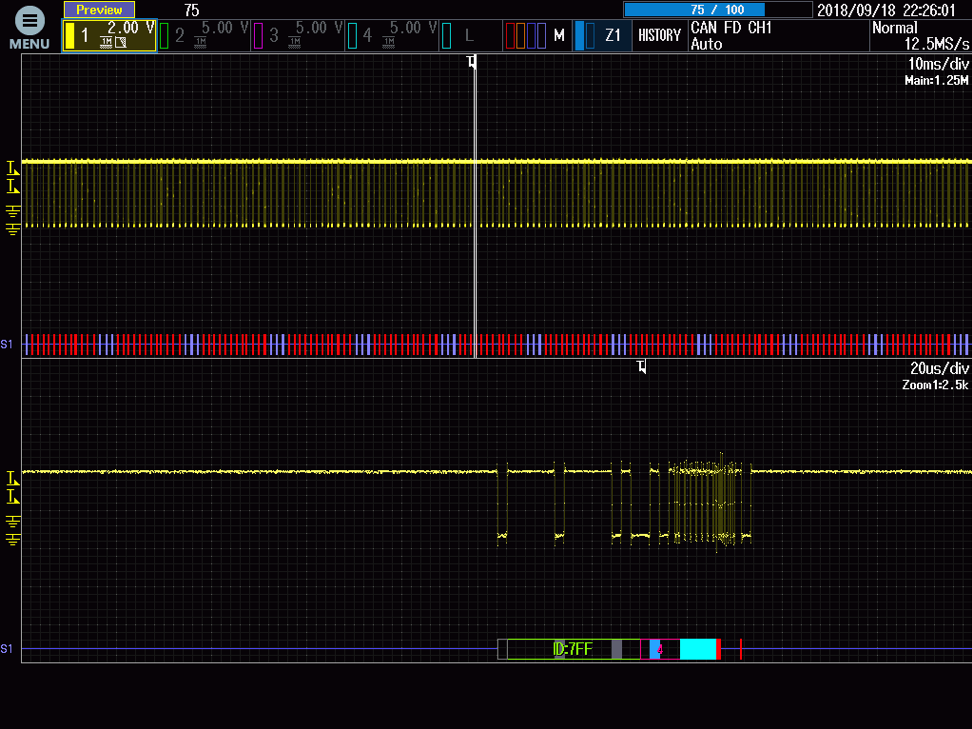

列表视图显示时间戳和抓取中每个包的数据,并点击包立即缩放进包检验与Yokogawa长时分能力相结合时,这一点尤其重要,因为多框架单屏幕可见

SPI,UART和I²C选项还可用于通用和消费者设备通信应用

汽车嵌入式串行总线特征
