760122WTViewer应用软件
视图转换存储数据使用WTSeries
- 计算多单元数据(WT3000E/WT3000E/WT1800E/WT1800E/WT500/WT1600/WT2100/WT210/WT230)
- 以太网函数
- PC显示数据
- WT3000E/WT3800E/WT1800E/WT1800/WT500/WT1600/WT210/WT230
- 数据合并为CSV格式
- 通信函数得到WTViewer支持
- 包括文件阅读软件功能
以太网函数
WT3000E/WT3800E/WT1800E/WT1800/WT500/WT1600/WT1600选用Ethernet函数
FTP服务器/FTP客户端
WTViewer可同时控制四WT500s、四WT1800E/WT1800s、四WT1600s或四WT3000E/WT3000s多通道测量
四种模型应该和MS代码产品相同,类型/数输入元素相同并选择相同
FTP客户端函数使得有可能将WT3000E/WT3000E/WT1800E/WT1800E/WT500/WT500/WT1600内部存储器中保存的数据传送到您的PC
PC连接
PC直接连接
GP-IB/serioal(RS-232/Ethernet和USB
以太网连接需要双直电缆和HUB
| 马克斯 连接 |
FTP系统 Server/Client |
|
| GP-IB | 1至4单元 | 缺 |
| RS-232 (串行) |
一单元 | 缺 |
| 以太网 | 1至4单元 | 可用* |
| USB | 1至4单元 | 缺 |
PC卡或USB内存(和/C5选项)
| 马克斯 连接 |
FTP服务器/用户 | |
| GP-IB | 1至4单元 | 缺 |
| USB | 1至4单元 | 缺 |
| 以太网 | 1至4单元 | 可用* |
USB内存需求
| 马克斯 连接 |
FTP服务器 | |
| GP-IB | 1至4单元 | 不可用 |
| 以太网 | 1至4单元 | 可用* |
| USB | 1至4单元 | 缺 |
*/C7选项需要
| 马克斯 连接 |
FTP系统 Server/Client |
|
| GP-IB | 1至4单元 | 缺 |
| RS-232 (串行) |
一单元 | 缺 |
| 以太网 | 1至4单元 | 可用 |
/C1或/C2和/C7选项
| 马克斯 连接 |
|
| GP-IB | 1至4单元 |
| RS-232 (串行) |
一单元 |
/C1或/C2选项对WT2

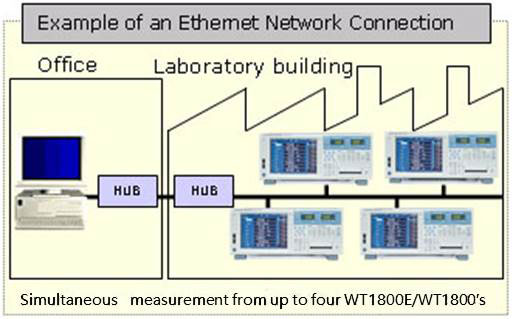

以太网连接实例
屏幕细节

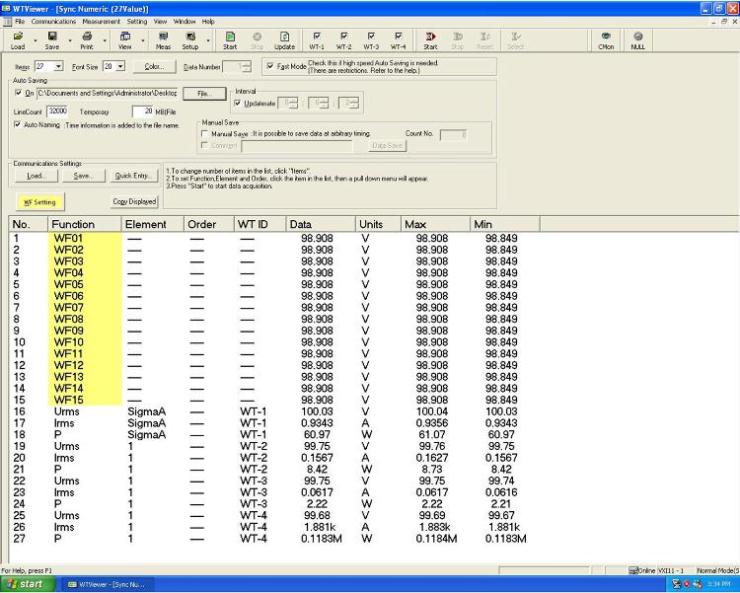

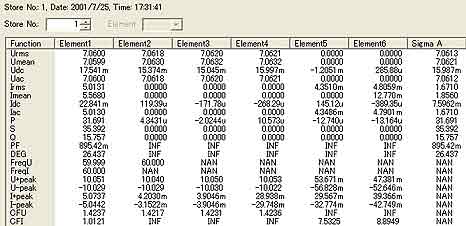

数值数据
WT3000E/WT3800E/WT1800E/WT1800/WT500/WT1600/WT210/WT210/WT230通过Ethernet/GP-IB/RS232通信和USB显示数据
WTViewer还同时显示一六元素的不同参数
sigma-A至Sigma-C(相关写作设置)计算,简单逐通道数据比较
视图趋势
WT3000E/WT3000E/WT1800E/WT1800E/WT500/WT1600/WT2100/WT210/WT230定时段测量各种数据
可见可见趋势图解
特征允许监听电源电压波动 改变当前耗用量 以及其他时间基变换
测量调和
调和测量中,你可以看到带条形图的调和数据显示三件并发
矢量视图
调和度量中,您可以对电压基本角、电流角和相位角有向量视图三相电量系统间相向显示负载条件直觉
搭建WT电源解析器
WTViewer可控制个人计算机WT3000E/WT3800E/WT1800E/WT500/WT1600/WT210/WT210/WT230主单元,包括设置布线方法、范围、滤波和缩放等
WTViewer还允许您存取或读取Power解析器设置
转换数据格式
WTViewer系统可以将波形和数字数据存到PC系统,而PC系统可以创建*.wtd文件,可装入WTViewer或*.csv文件输入Excel电子表格WTViewer还允许保存屏幕图像测算数字和波形数据
WT3000E/WT3000E/WT1800E/WT1800E:计算多单元数据
允许从多单元获取数据

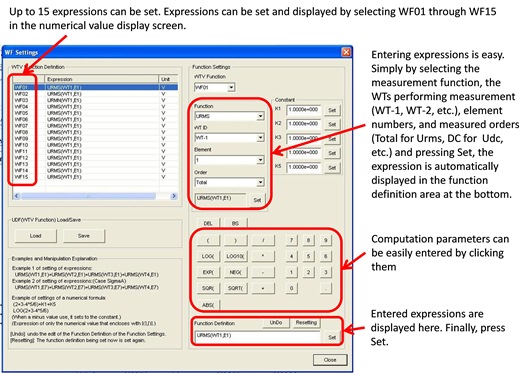

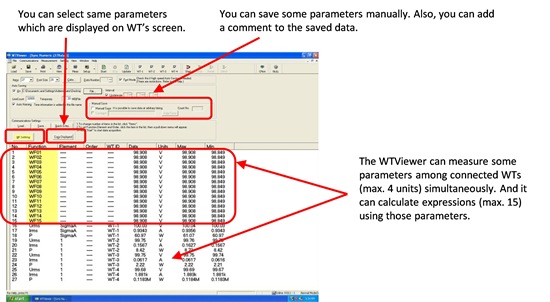

WTViewer可同时从四单元获取数据外加,它现在包括精确计算函数,可实现多电量计数据加法、减法和高效计算举例说,从第一单元(A)和二单元(B)分三级功率可在WTViewer上测量并随后用于15种用户定义表达式,如A+B或B/A*100(效率)。
注:WTs要求同模型和选项代码WT3000E/WT3000E/WT1800E/WT1800E合并不支持
Viewer数据脱机软件
至今,测量数据脱机存入WT存储媒体可加载并显示在PC上,但需要运行文件阅读程序,与WTViewer分离新版升级后,文件阅读程序现已方便地与WTViewer整合
即使在测试版30天后用户仍可继续使用WTFileReader函数
可应用功率测算器
WT1800固件2.01或以后Ethernet/USB
WT3000固件2.01或以后用于GP-IB/serioal(RS-232/Ethernet/USB
WT210*固件1.06或后代GP-IB/seriology(RS-232)
WT230*固件1.06版或后代GP-IB/seriology(RS-232)
WT1600固件2.01或以后用于GP-IB/serioal(RS-232/Ethernet)
函数类
| 测量模式 | 功率测量、集成和调和测量 |
| 文件类型 | 波形文件(1002点,峰值压缩数据) 计算文件、调和文件并搭建文件 |
| 屏幕查看器 | 数值视图、波形视图、趋势视图、向量视图 条形图视图 |
数据采集区间 |
最大值50msspeed (WT3000E/WT3000/WT1800E/WT1800), 最大速度100ms 快速模式使用GP-IB 取决于PC性能 1ms外同步信号5ms无外部同步信号 * 数据更新率定在一秒或 慢抓存数据可同步化 |
系统需求
| 个人计算机 | CPU系统 | Pentium41.5GHz或更高 |
| 内存 | 1GB或更多(推荐) | |
| 硬磁盘 | 500MB或更多自由空间 | |
| OS系统 | 微软Windows XP、WindowsVista或Windows7 (所有英文版) |
|
通信港 |
GP-IB+:NI(国家工具)AT-GPIB、PCI-GPIB+、PCMCIA-GPIB+、PCMCIA-GPIB+或PCIEGIB GPIB-USB-HS驱动 |
|
| RS-232:PC上可用的COM端口 | ||
| Ethernet: 10BASE-T或100BASE-TX兼容Ethernet端口 | ||
| USB:USBRev1.1或后端USB端口 | ||
| 显示器、打印机和鼠标 | 屏幕分辨率:1024x768像素或更高 应用操作系统:必须与上文所列操作系统兼容 |
