MATLABWDF访问工具箱

适用模型

DL350、DL850/DL850Eseries、DL950、SL1000、DLM2000、DLM300、DLM400、DLM500、DLM5000DLM5000HD

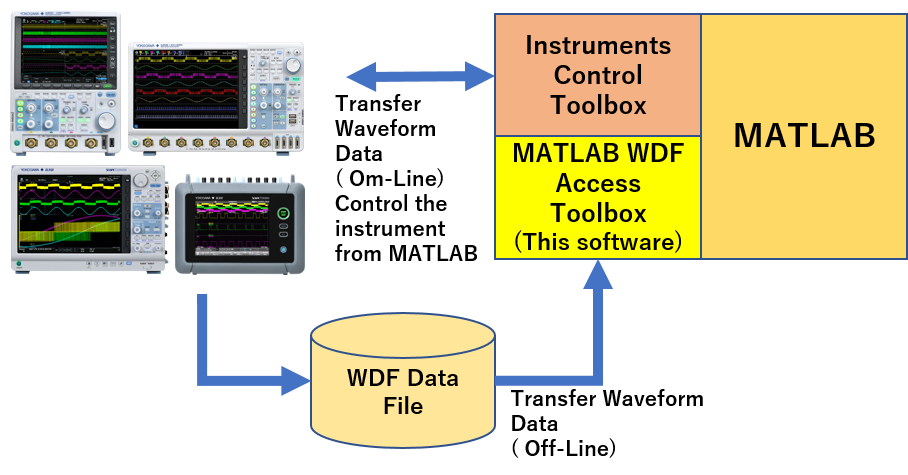

函数转换

• MATLABWDF访问工具箱运行并加载WDF格式波形数据
• 控制MATLAB工具时,请使用 MathWorks工具控制工具箱

软件类

将提供下文所列文件,包括MATLAB历史文件

API系统	函数转换
ymSampleWdf	WDF访问工具箱样本脚本

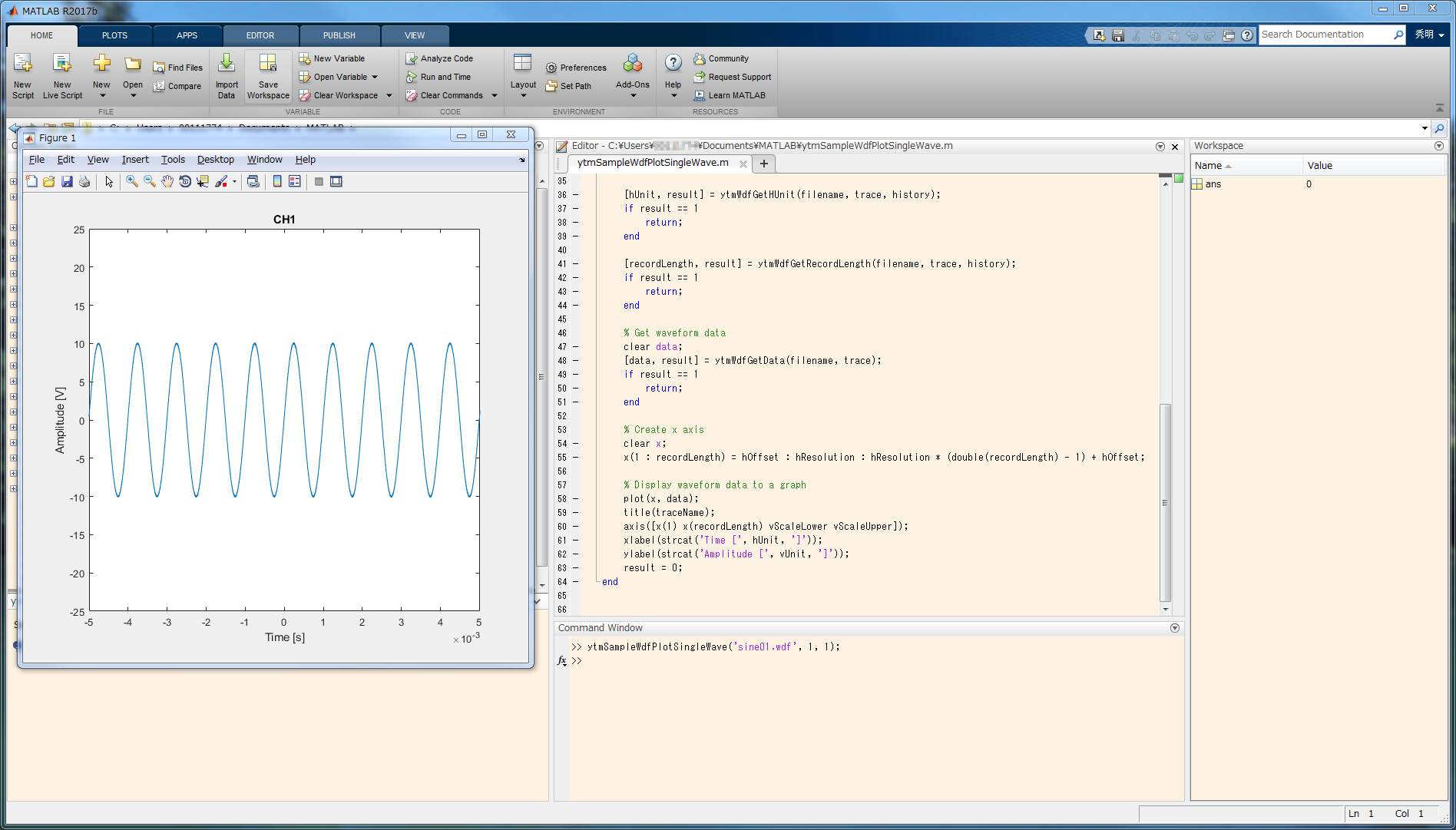

ytmSampleWdfPlotMultiWave	WDF样本函数阅读
ytmSampleWdfPlotSingleWave	WDF样本函数阅读
ytmWdfAccessToolbox	WDF访问工具箱显示信息
ytmWdfGetData	从YokogawaWDF文件获取数据
ytmWdfGetHistoryCount	获取历史数
ytmWdfGetHResolution	获取波形历史数横向轴解析
ymWdfGETHunit	获取波形历史号横向轴单元
ytmWdfGetLibName	WDFAPI库名取自文件
ytmWdfGetLogicBitName	获取波形跟踪逻辑位名
ytmWdfGetRecordLength	获取数据记录大小波状历史号
ytmWdfGetTraceCount	完全波形跟踪计数
ytmWdfGetTraceName	取波形跟踪名
ytmWdfGetTriggerDate	取波状历史数测日期
ytmWdfGetTriggerOffset	横向轴偏移波状历史数
ytmWdfGetTriggerTime	获取波状历史数测量时间
ytmWdfGetVLowerScale	垂直轴低波状历史数
ymWdfgevunit	获取垂直轴波历史数
ytmWdfGetVUpperScale	获取垂直轴上波状历史数

请使用 MathWorks工具控制工具箱控件API

安装之道

请求从MATLAB应用标签“内存程序”中选择WDFAcess.mlapp安插文件并安装MATLABWDF访问工具箱或双击WDFAcess.mlapp安装文件并安装到MATLAB

指令文档和样本脚本都包含在文件内,您可以从MATLAB中引用这些脚本

PC系统需求

OS:Windows10(64比特)
MATLAB版本:R2015a至R2019b

要使用此特性, 需要安装第三方编译器到系统上 。
详情请访问网页
https://www.mathworks.com/support/requirements/supported-compilers.html
