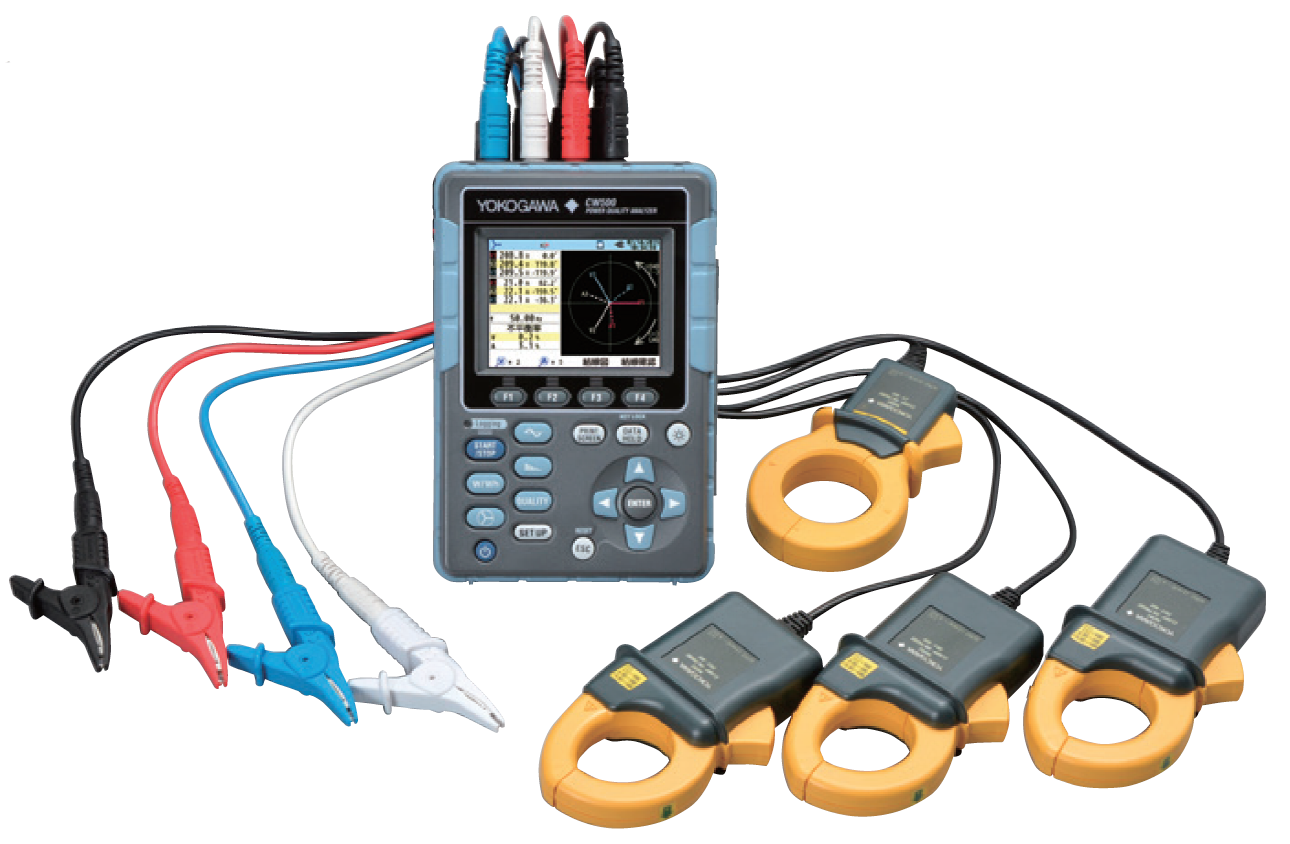

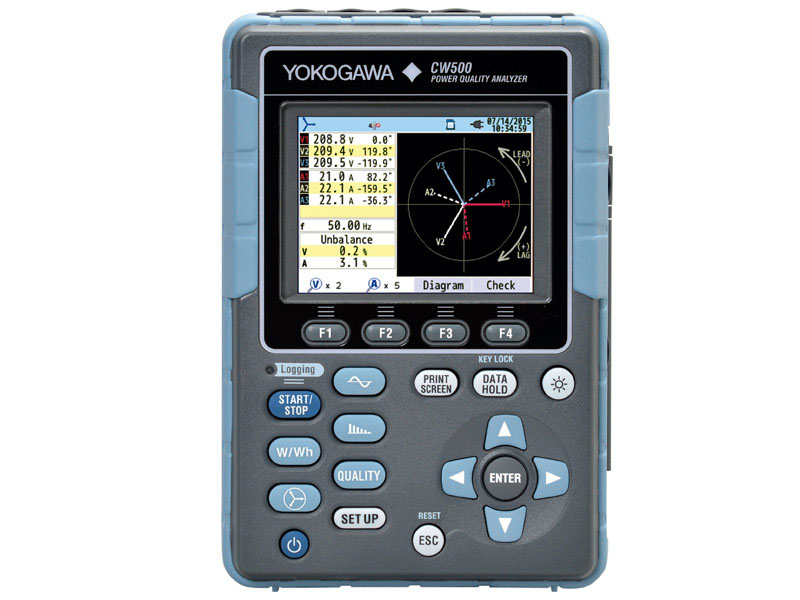

CW500电素分析器

功率测量

电线输入通道3CH电压4CH

1P2W(最多4系统)、1P3W(最多2系统)、3P3W2流转(2系统)、3P3W3流流转3P3W3

功率测量项数 :

即时平均最大值和最小值

电压/电流/电流/电流/电流2CH

集成值

能量(主动性、响应性、表面性)、需求(表或图显示特定期间整体变化)

记录间隔

5/10/15/20/30第二集

记录法

人工时间段

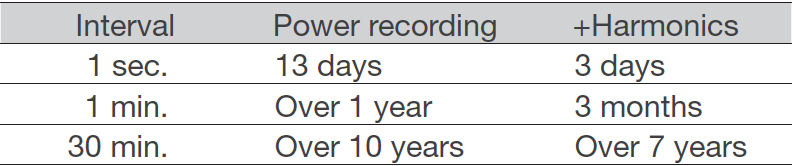

估计记录长度2GBSD卡

• 记录长度根据电量质量事件数缩短
• 唯一包含SD内存卡或专用SD内存卡得到保证

各种测量屏幕

列表显示,缩放4或8分区,趋势图显示,整合值显示能量,需求列表显示值,需求图显示周期变化,需求图显示全录

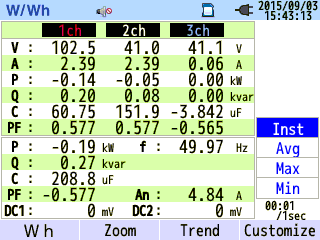

列表显示

测量值的Hems可用位置选择

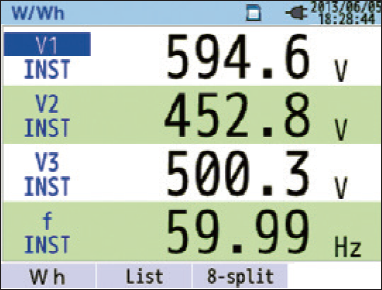

缩放显示

缩放显示可由 4或8项选择

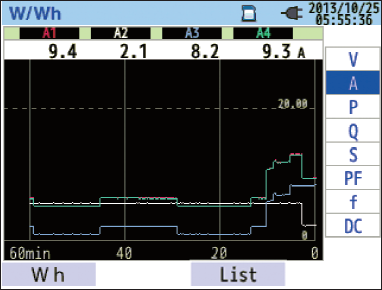

趋势图

电压图/电流/电源因子/频率/高级冷凝器外部DC电压

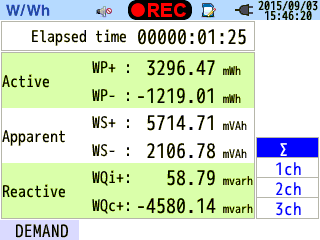

能源显示

主动性、显性、响应性消费或生成

需求测量

需求为特定段平均功率值(通常为30分钟)。与供电商的合同有条件地涉及消费费段间最大平均功率值函数支持通过监控估计需求值保持最大需求值

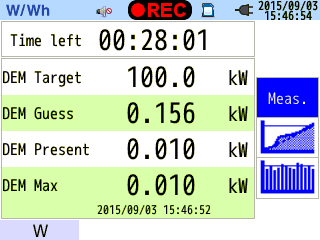

需求值列表

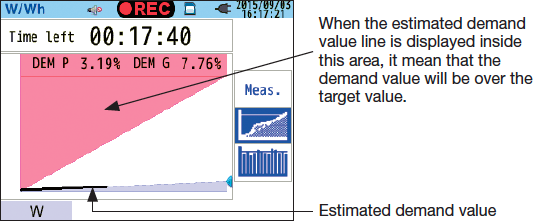

图显示特定段变化

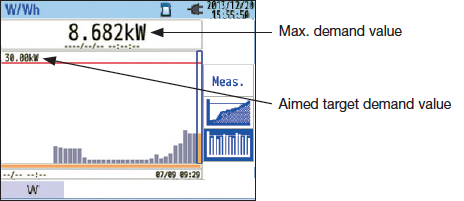

图显示全需求趋势

分析和报告记录数据

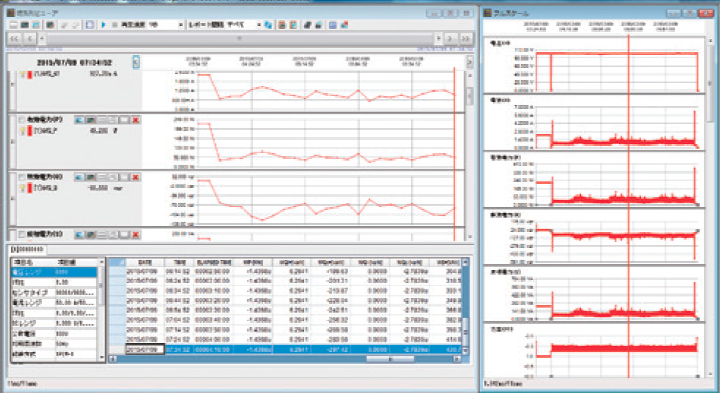

趋势分析图

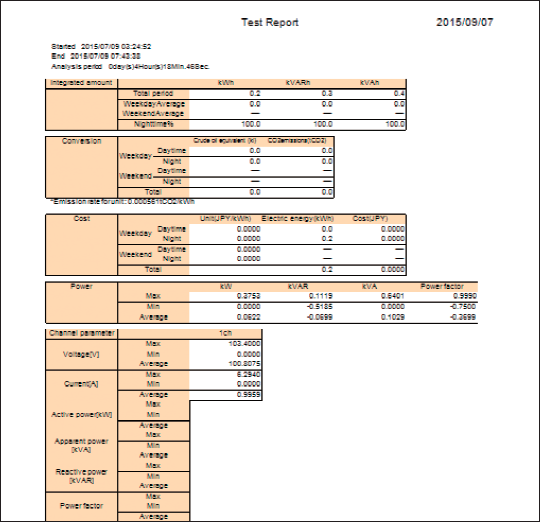

样本报表

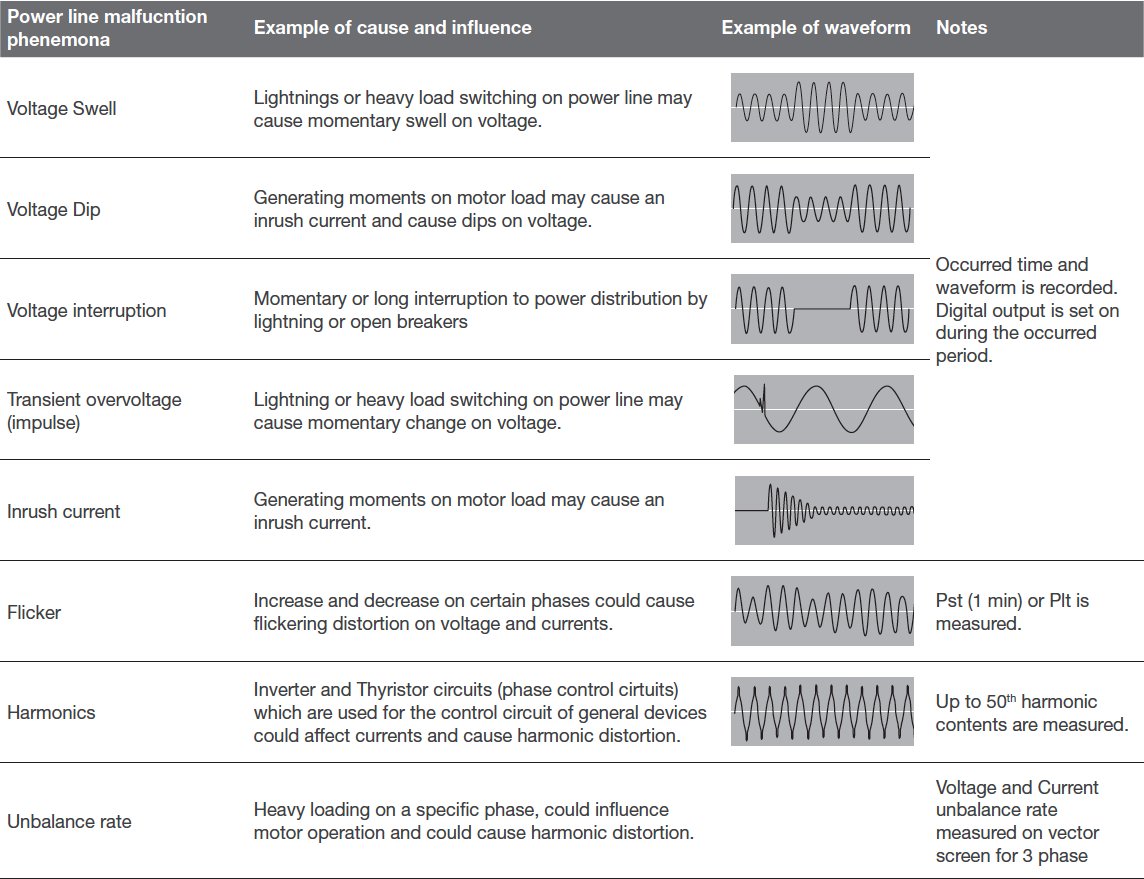

电力质量函数

短段电线故障,如电压膨胀、浸泡、中断、瞬态流或冲流或曲流或长段调频变换/滑动器可能损坏或重置设备

CW500帮助通过记录事件时间、完成时间和波形识别每次短时故障并存数字输出

长段故障可用调和器、闪动器、波形分析,或检查3级测量失平衡率计算法

所有数据都可编译成报表格式并配有软件CW500符合IEC标准61000-4-30S级

用户支持函数

友用户

快速启动指南和自动切分识别

快速启动指南显示启动测量方法以及如何绑定范围后再测量自动绑定检测将保证设置正确

启动指导

PUSH“START/STOP”密钥

选择快速启动指南

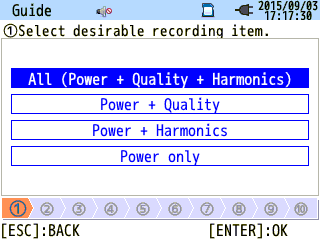

选择记录项

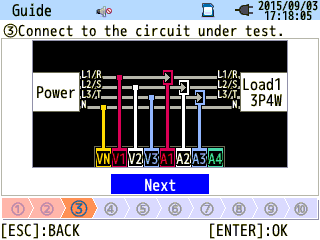

线程

选择布线并显示适当的连接图

连接相应

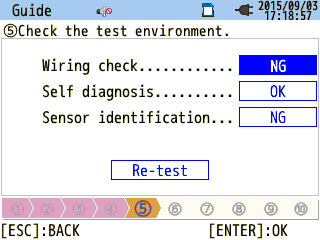

开机检验/自诊断/自辨

布线检查自检类型自动检测并显示结果

NG显示时,细节可以通过按Enter键确认

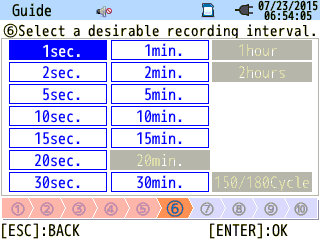

记录设置

设置记录时间段和记录时间段

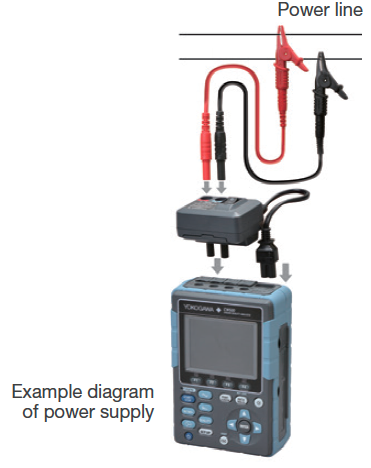

电源从测量线

Power(240VAC下)可用电源适配器提供(单独售出)。

注:EV区域不可用

泄漏流测量

外部磁场效果为0.002A或小于400A/

横川专有技术甚至在邻近电线上(100A)实现磁场撞击量达30ppm

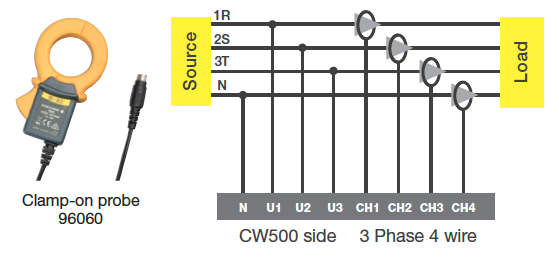

下方例子说明如何测量三相四线中性线

多线测量

4系统负载测量

最大4系统可安装1级2行 最大2系统可安装1级3行或3级3行

软件分析设置CW500Viewer

CW500Viewer很容易完成数据分析、数据报告、设置文件并实时测量

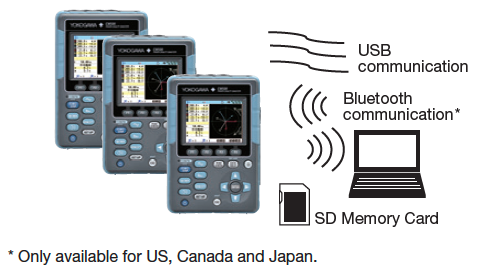

数据可用SD内存卡、USB通信或蓝牙通信传输(仅指美国、加拿大和日本)。

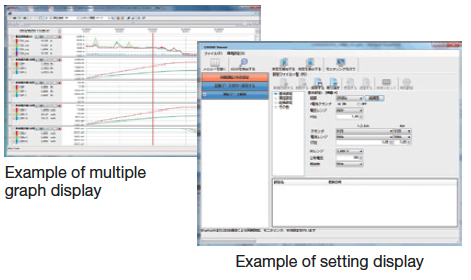

图表由点击数据文件创建

• 图表记录数据文件点击理想数据文件创建可以在剪贴板上显示并复制,以便用于Word或Excel等其他软件
• 时间轴测量轴很容易缩放有了此功能,微量和宏修改可显示
• 电量质量事件波形可显示并打印200ms时间段记录电压流
• 集成数据可加到一图上,使全能集成数据能显示
• 综合能源数据可缩放成CO2或原油值

设置管理

• 搭建数据可以通过SD内存卡、USB通信电缆或蓝牙通信
• 数据搭建易于编辑、保存和管理

实时测量

• 实时测量可同时通过USB通信或蓝牙通信

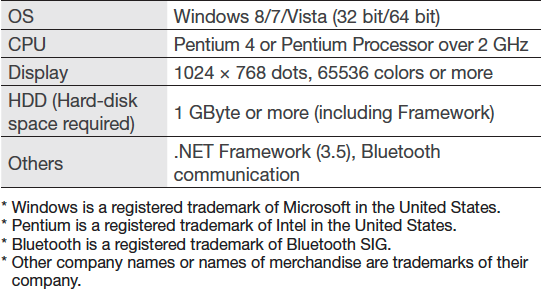

系统需求

功率测量+功率质量考试

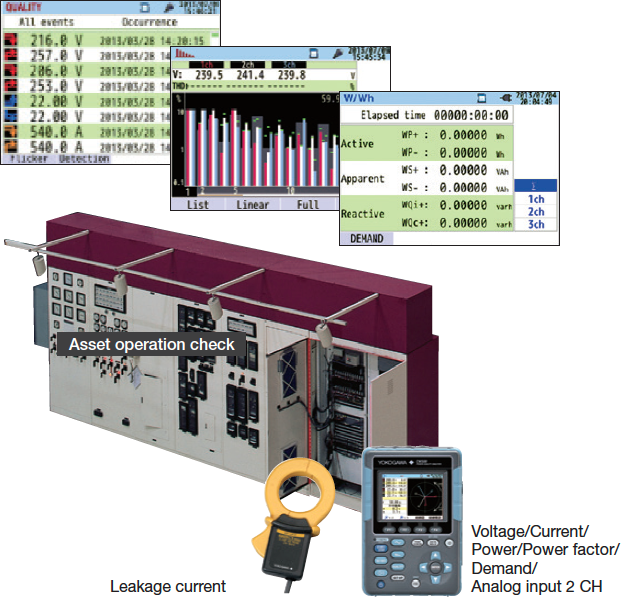

检验工厂系统控件和资产主电线质量

• 验证电线质量 工厂系统控件和资产
• 同时测量耗能趋势并研究节能解决方案

CW500不仅持续测量调和性,还捕捉电线故障并记录波形发生时间同时,它可以测量中位电流和泄漏流用户还可以确认信号连接DCV输入通道时资产状况

功率线测量检验

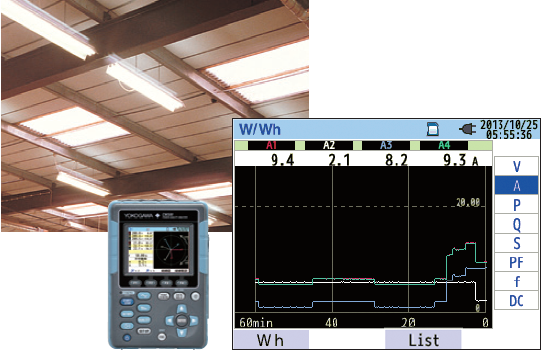

LED照明节能检查

校验LED照明节能效果与标准白光比较

检验电流电流制造线

流水制造线上多台驱动泵安装反转机,并需要电耗测量来检查前后效果

多参数可用PC软件设置和测量此外,电线质量还可以测试以确保新反转器安全操作

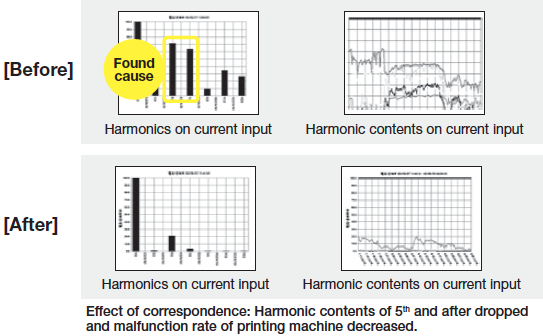

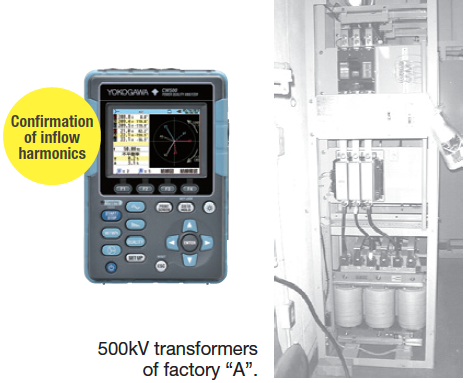

测量口音提高印刷厂电线质量

目标 :调查印刷机经常故障的原因

线上调和失真可能是原因

测量:CW500密钥特征

• 紧凑易承
• 调和至50
• 长线录制

结果 :第五街和第七街口确认高调内存

第五和第七调和中发现许多破坏性调和第五调和内容会损耗电容计算 提高功率因子

提高功率系数

CW500可设置目标功率因子值计算适配电容值

通过设置适当电容计算并改进功率因子,用户将受益于电流减载并提高全电系统容量的节能
