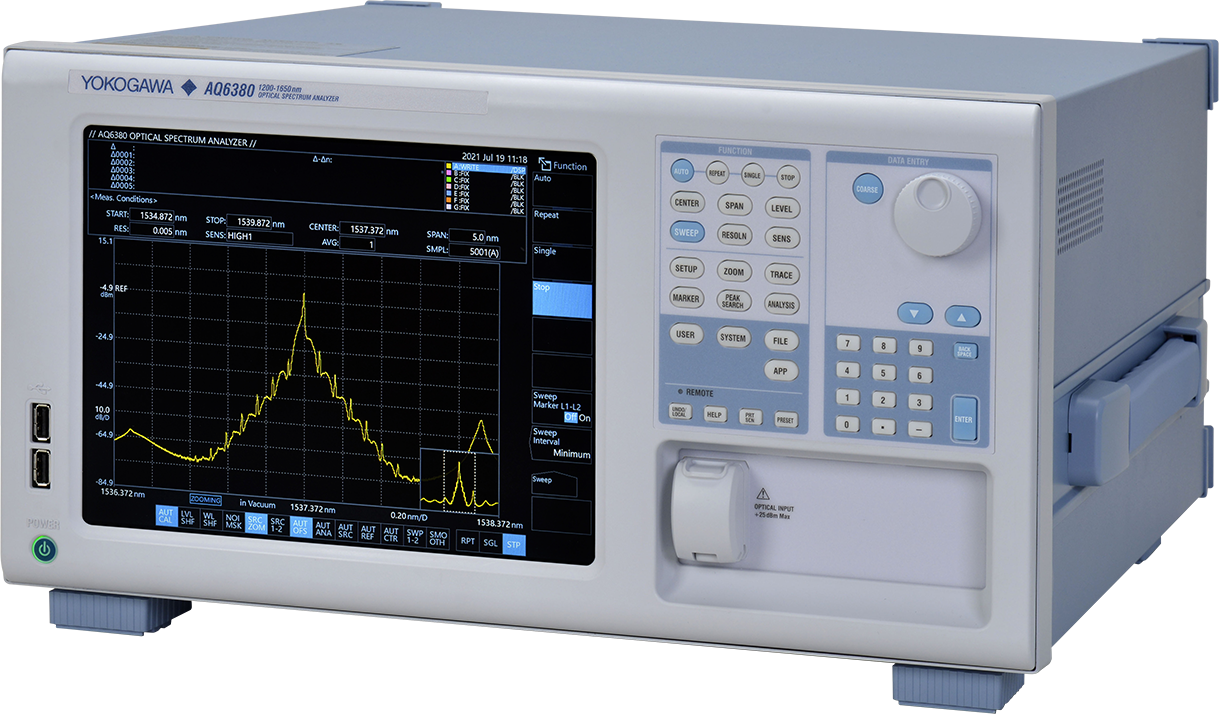

AQ6380高性能光谱分析器

AQ6380OSA高性能光谱分析器光波精度、精度和近距离规范允许近距离光信号清晰分离和精确测量

OSA包含智能技术功能,包括直觉触摸屏、自动波长标定和优化扫描速度,使用户能更有效地操作此外,AQ6380OSA中包括气体净化机制、全自动化波长校准、与高分辨率高采样计数兼容性以及单模纤维输入

密钥特征 :

高波分辨率:5
高波长精度:5
广近内动态范围:65d
高误差光抑制80d

请求引文

技术支援

无穷光性能

5pm高波分辨率

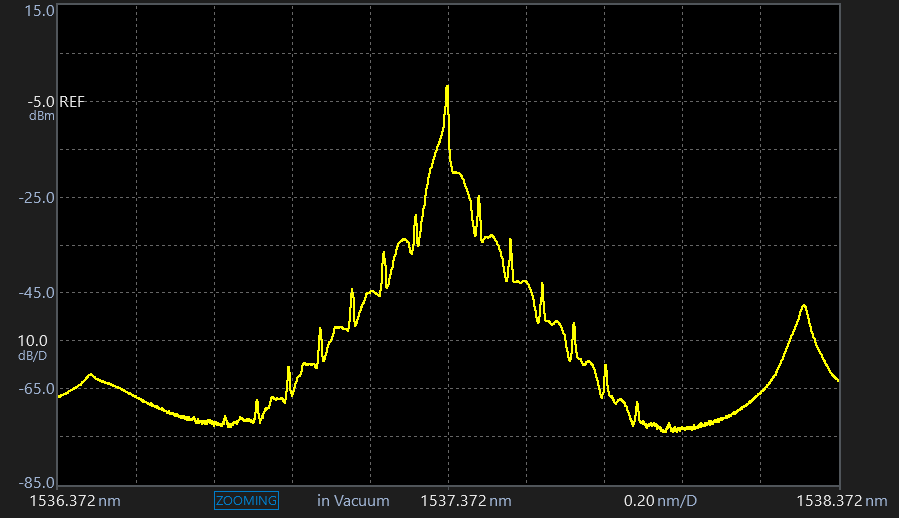

AQ6380波长分辨率为5m光收发器可分离紧接DWDM通道和调制侧峰

移动频谱10G光收发器

65db广近内动态范围

单色谱器比任何时候都清晰光谱特征近距离信号(例如外部孔径激光残余纵向模式)可清晰分离和精确测量

外孔激光谱

广波长和变量解析支持多项应用

AQ6380波长波段为1200至1650纳米表示单单元可满足多波长测量需求波长分辨率从5m到2m不等,支持从窄带峰值/圆圈测量到宽带光谱测量等多种应用此外,高分辨率有助于提高低功率信号测量速度和精度

光学滤波传输频谱

80db误差光抑制

斯特拉伊光指单色板内事件光扩散反射引起的光噪在激光SMSR测量等同时测量多级光谱时,误差光干扰测量发生时需要高误差光抑制性能AQ6380提供高动态测距,流光抑制性能优异80db,不产生假噪声

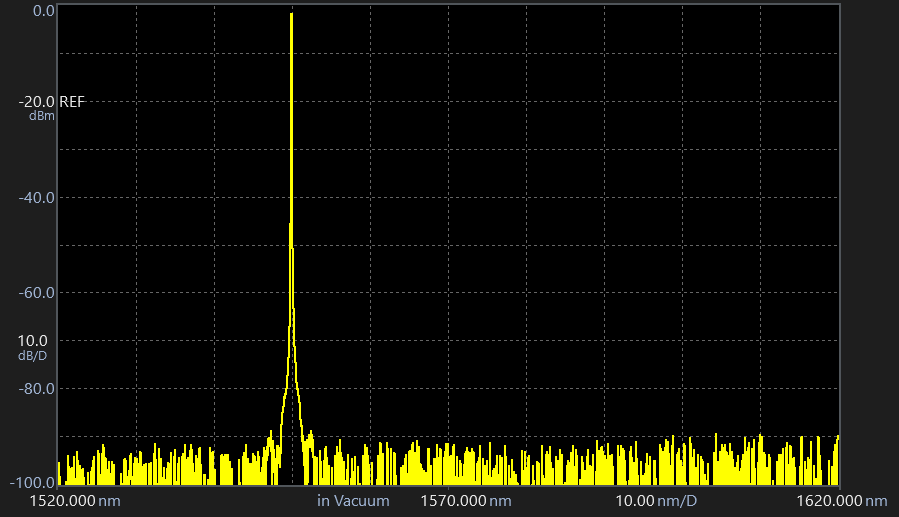

斯特拉伊光抑制性能

气体净化机制以尽量减少水蒸发

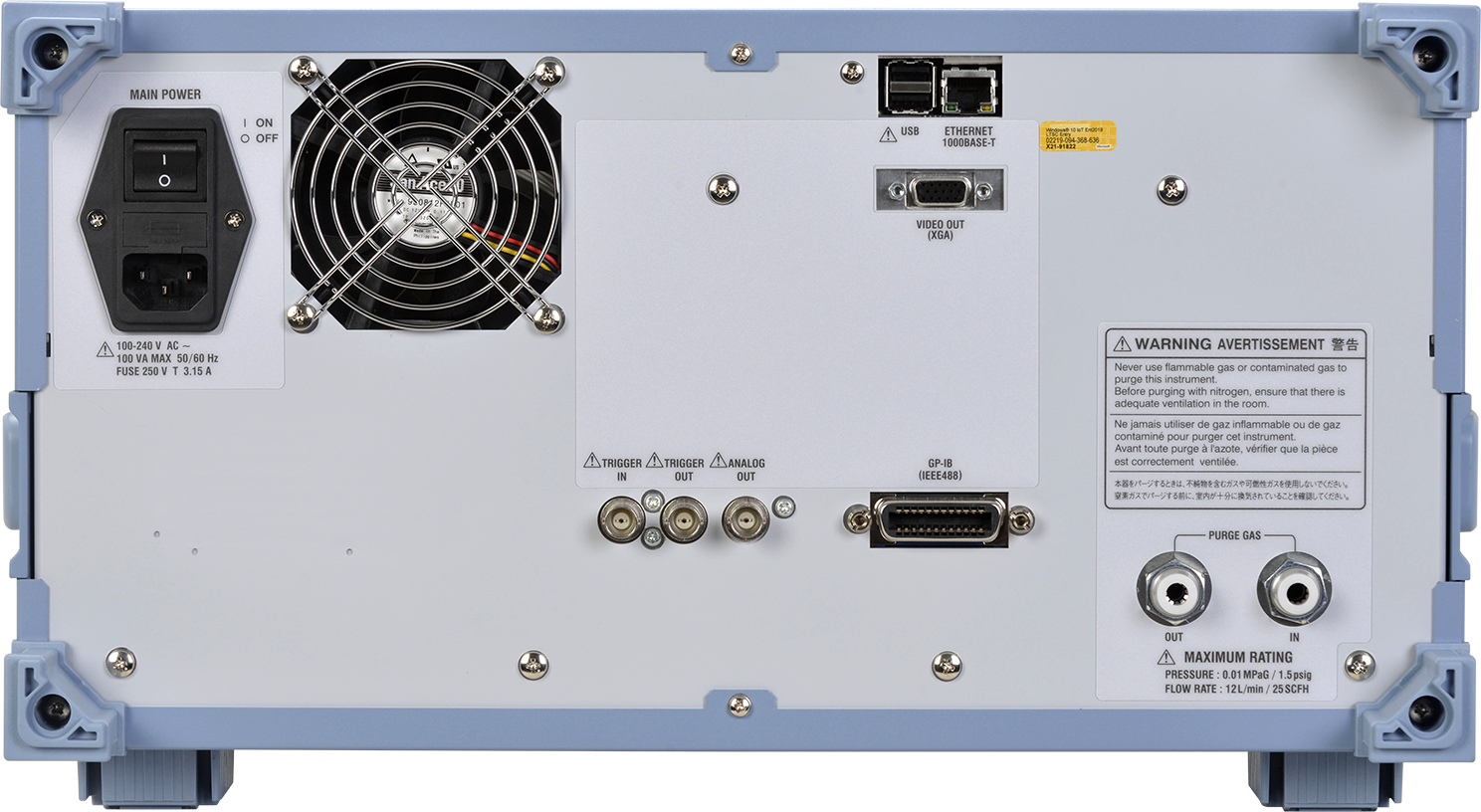

近红外波长带有波长区,由于水蒸发对空气的影响观测强光吸收OSA内有波长波段可明显检测单色器内水蒸发器光吸收特征这种现象干扰应用波长带精确光谱测量AQ6380装配净化机制,用氮或干空取代单色板内空气,持续通过后板专用端口提供结果是精确测量不受水蒸发光吸收现象影响

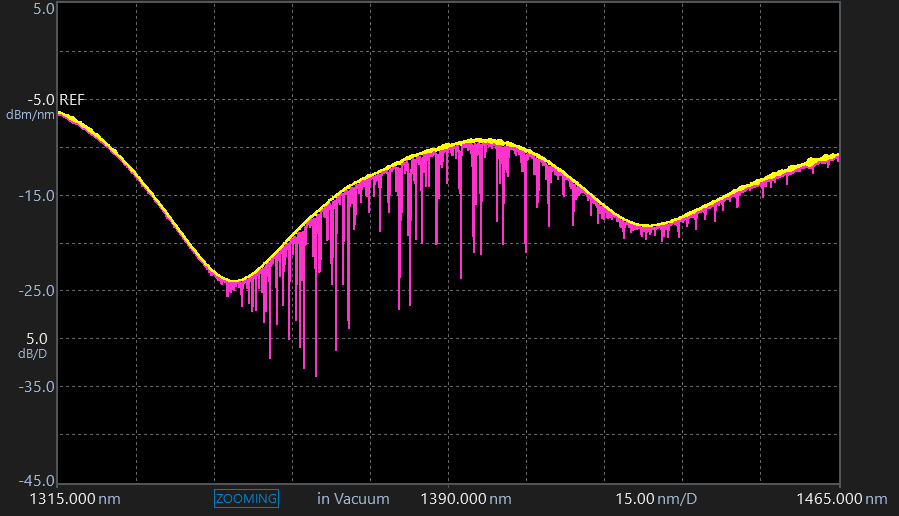

净化效果

5p波长精度

AQ6380提供C带5满足最严格精度要求并提供++10mS和L波段和++50有了如此精度,有些应用可能不再需要光波长表使用内置波长参考光源周期自波标定可保证每次测量的长期稳定性

自动化波长标定保持高精度

环境温度变化、振荡和休克会影响光谱分析器等高精度产品的测量精度AQ6380提供高精度长期测量并使用内置光源调整波长函数波长校准内部光源可完全自动并定期实现,无外部纤维索波长校准使用外部光源支持并用定精确波长实现

单模式纤维输入

光学输入使用PC型单模纤维光学返回损耗30db或更多(即使是与PC型光学插件连接)并减少反射敏锐光学设备对测量的影响

提高测量效率和生产率

最长20x快速测量

使用一种新的敏感模式(RAPID)专用CW光,测量速度比传统模型快20x

新建敏感度设置优化测量时间

感知性设置对测量时间有重大影响AQ6380有两种模式和19敏感度设置。短度测量时间根据光信号类型和最小敏感度需求选择最优敏感度测量敏感度也可以用数值定适当敏感度设置输入所需最小敏感值时自动选择

拉皮德:敏捷测量模式对CW光
特拉德:传统敏感模式支持CW光和脉冲光

注意:敏感度为1550nm引用值,非保证值

内置分析函数消除后处理任务

AQ6380内置分析函数描述各种光学系统和设备的光谱特征,包括WDM、DFB-LD、EDFA和滤波器自动计算测试设备的主要参数将有助于快速定性分析函数包括DFB-LD、FP-LD、LED、光宽度SMSR、光电WDM

SMSR分析实例

DUT面向测试应用简化测试过程

相容模式将OSA转换成多功能机APP模式提供DUT专用用户界面,引导用户从配置设置测试结果输出而不担心其他OSA设置AQ6380预安装数项标准应用,包括WDM测试、DFB-LD测试和FP-LD测试额外可选应用从Yokogawa测试计量网站下载

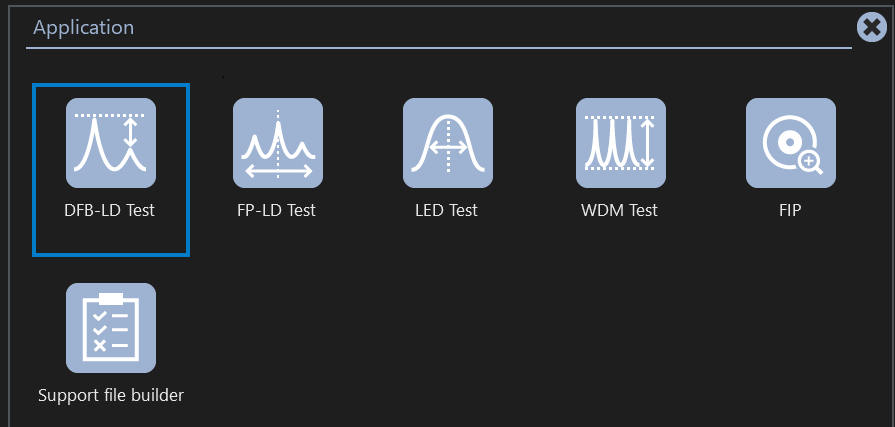

APP菜单窗口

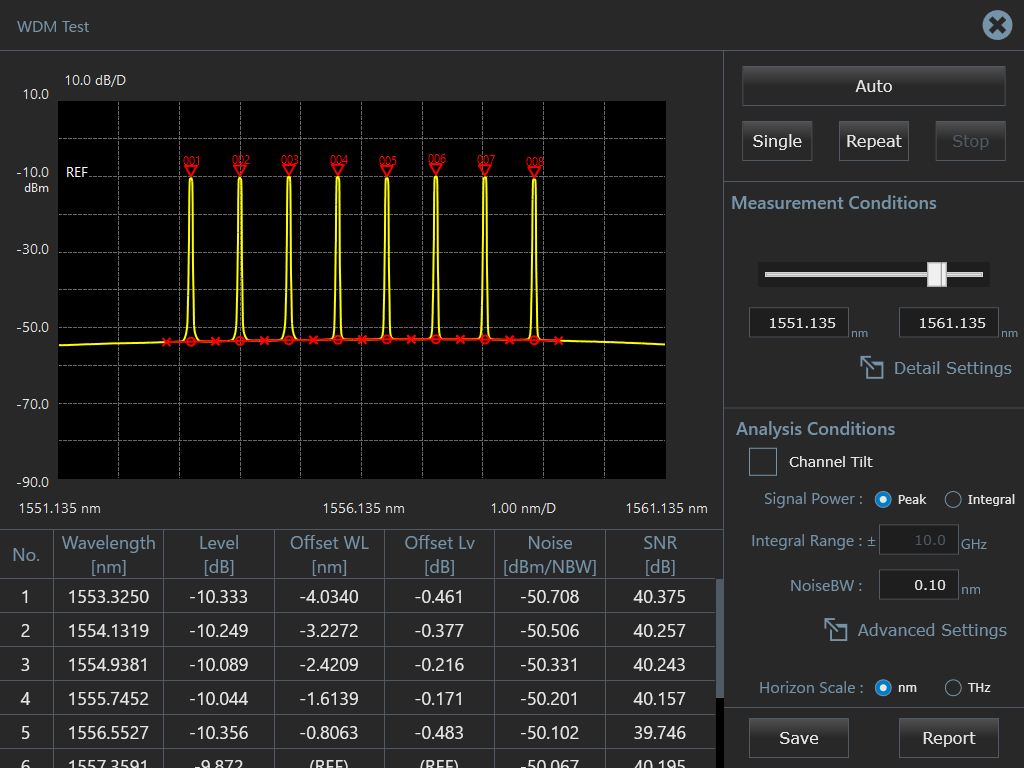

WDM测试应用

后向兼容远程接口易升级测试系统

易建自动化测量系统使用遥控接口(Ethernet或GP-IB)。远程命令集与可编程工具标准命令兼容AQ6370序列和AQ6319,并自有AQ6317兼容命令,便于升级现有测量系统

OSAViewer帮助仿真远程控制

模拟并远程控制AQ6380使用OSAViewer应用软件OSA Viewer用户界面分析能力使研发制作用户很容易查看和分析计算机或笔记本电脑波形AQ6380可以通过直接连接或网络远程控制屏幕图像AQ6380实时显示远程计算机或笔记本电脑上,在那里你可操作它仿佛直接使用AQ6380,AQ6380保存的数据文件可远程传送到您的计算机上研发用户需要评价和分析测量数据并优化远程测试条件和故障排除时,以及生产用户需要收集和分析远程生产线测量结果时,这些特征最理想

接口

AQ6380光谱分析接口

AQ6380OSA光谱分析接口

测量应用和方便用户多触摸操作和连通

四十多年完善用户经验后,Yokogawa测试测量者开发AQ6380,易用前板设计并可直觉操作性

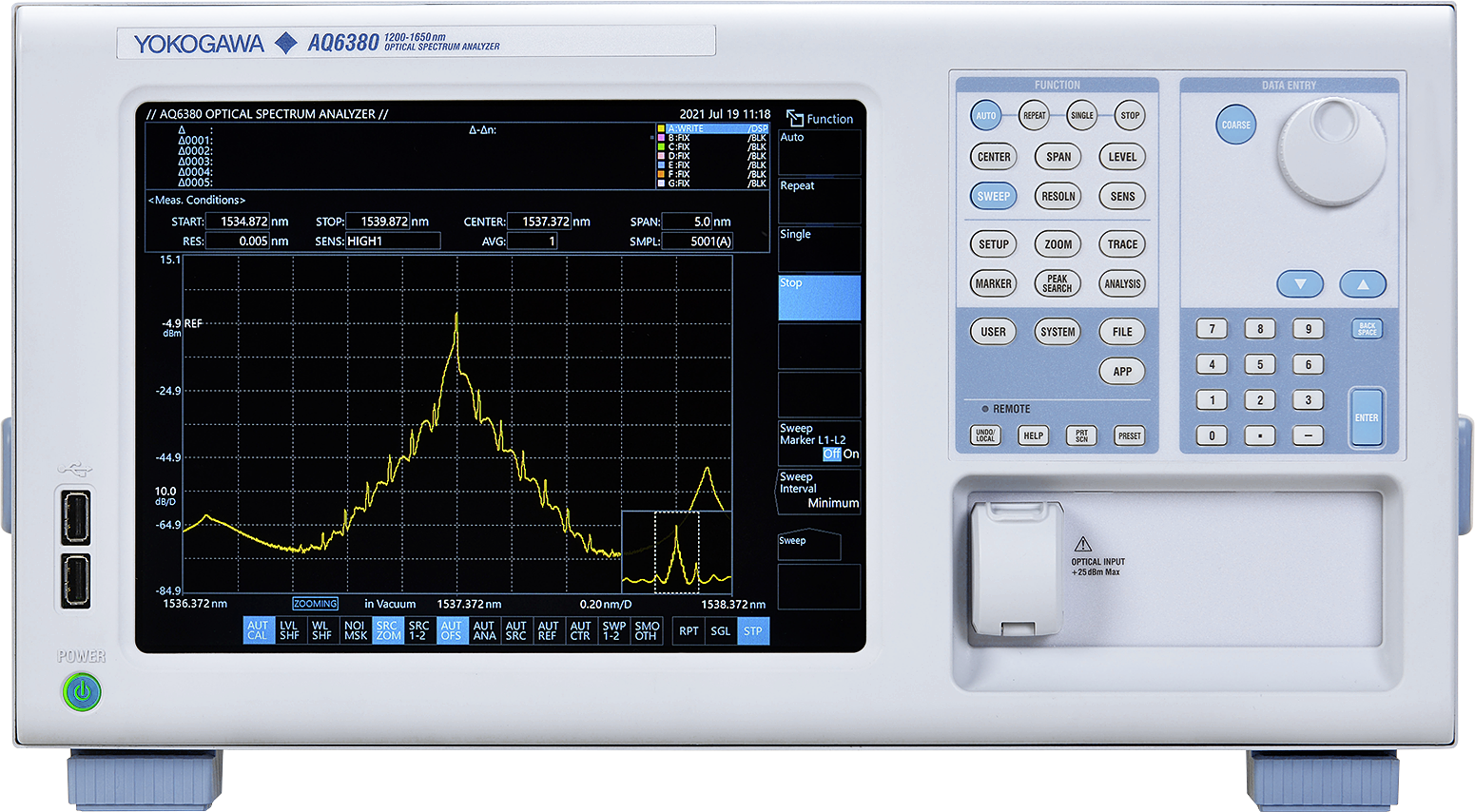

大液晶触屏

高分辨率响应式10.4英寸多触摸感知屏使设备操作简单直觉易变视图测量条件并用触摸法分析光谱视图中波形视图可缩放或由简单回接和拖动

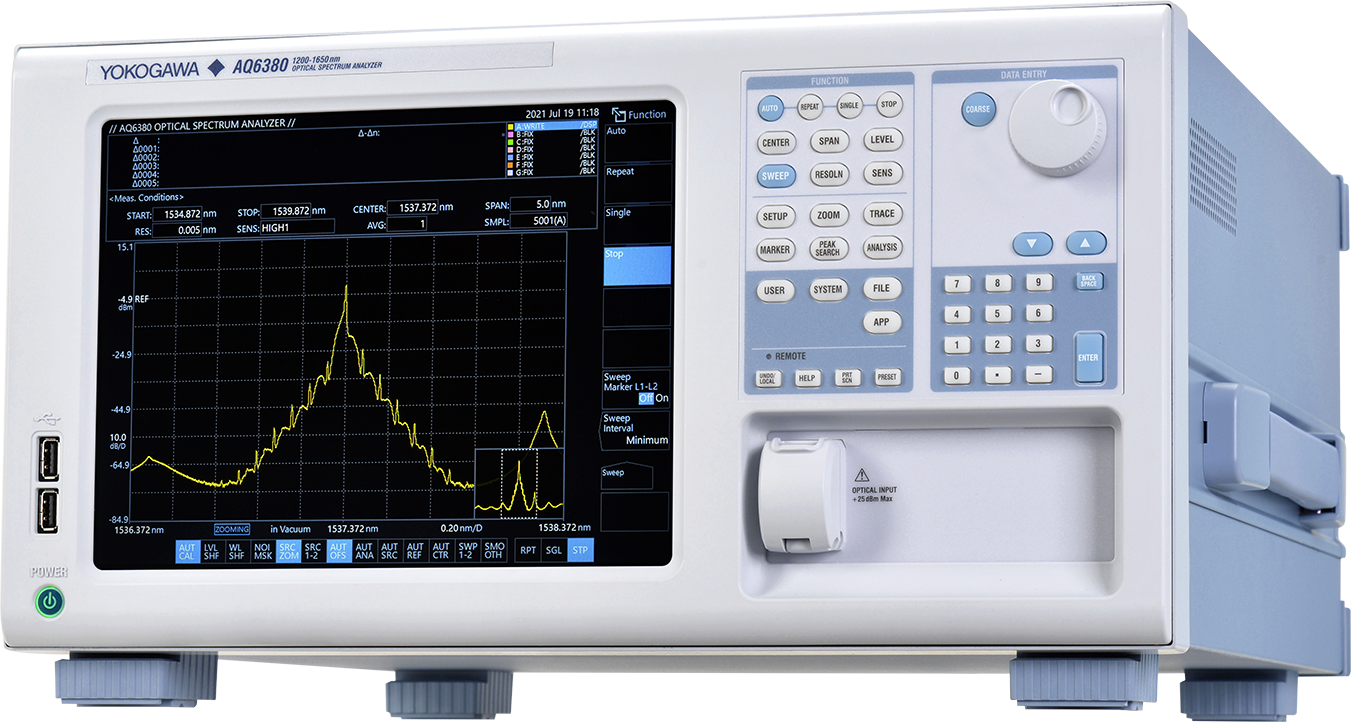

LCD触摸屏AQ6380光谱分析zer

增强功能密钥

功能性提高,前端面板上添加常用函数密钥其中包括扫描控制(Auto/Single/Repeat/Stop)、分辨率和敏感度函数密钥也可以显示为屏幕弹出式

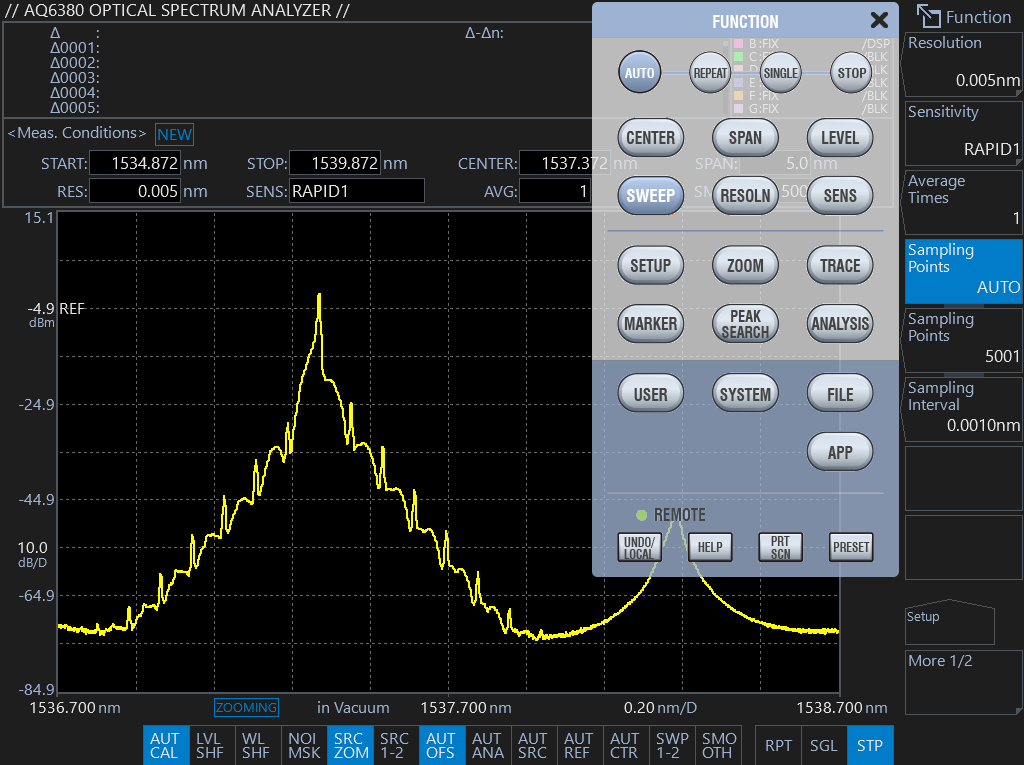

AQ6380光谱分析函数键

WDM传输系统

多通道有限WDM系统测试需要高光谱测量性能以测试系统内部电路板(例如激光模块、光收发器、最终输出信号等)。包括同时峰值和OSNR测量AQ6380广密动态范围允许对DWDM传输系统精确OSNR测量WDM内置分析函数分析测量波形并同时显示峰值波长、峰值和OSNRWD信号达1024信道

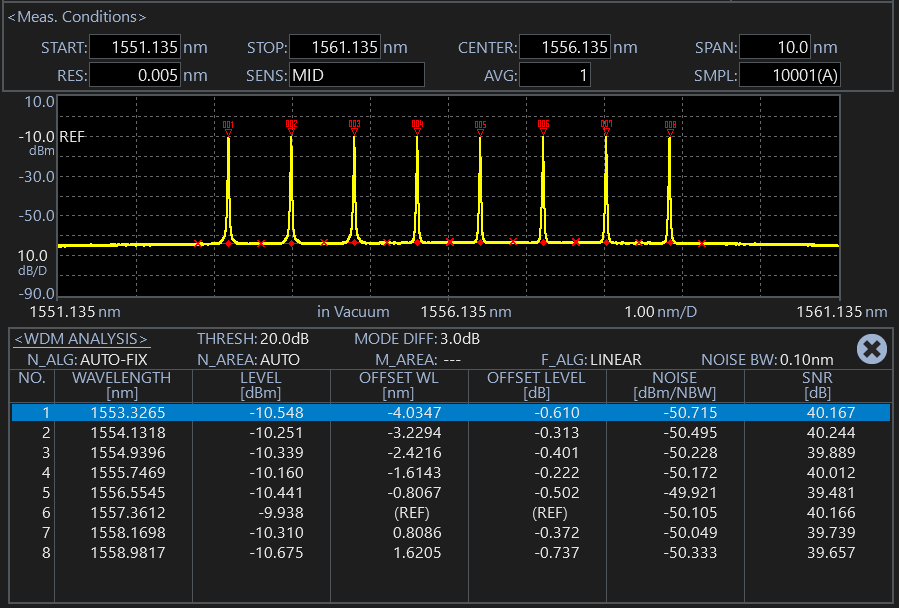

DWDMOSNR分析实例

激光/光接收器

WDM传输系统使用光学组件测试,如激光设备、激光模块和光收发器等,需要高精度实例应用包括光收发器和转发器调制信号测量和WDM技术超过100G所有信道光收发器测量AQ6380锐光谱特征和高误光抑制性能使用户能够近距离可视化并精确测量光谱峰值

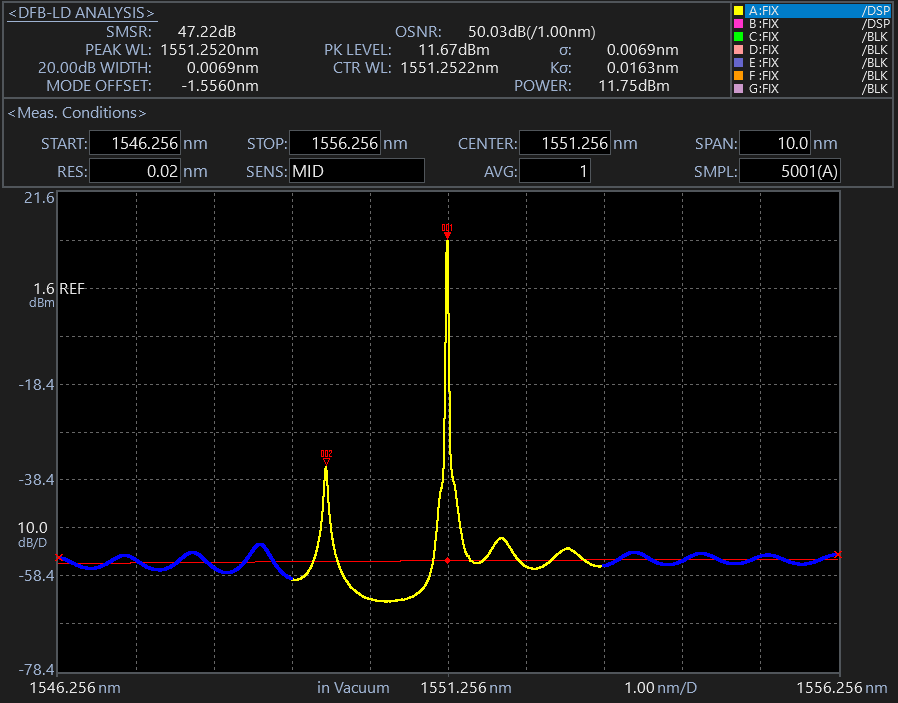

DFB-LD分析实例

被动组件

结合宽带光源如ASE、SSD或SUPCONUM,AQ6380高分辨率和广动态范围测量并评估被动设备,包括WDM、FBG、ROADM和WSS内置光滤分析函数同时报告峰值/底波长、级数、横交宽度和波纹宽度

USB端口

AQ6380有USB端口兼容USB存储设备、鼠标键盘文件特征允许用户存储内存或USB存储用于创建测试报表鼠标或键盘连接USB端口,可安心操作AQ6380仿佛操作PC

通过局域网访问数据

标准局域网端口方便存取内存文件并远程更新计算机固件

函数类

AQ6380光谱分析函数

规范化

AQ6380光谱分析规范

注释 :23+C3+C变暖1小时或以上后脉冲光度模式脱机、高动态范围模式脱机、水平尺度:波长和垂直尺度:绝对功率
光学对齐和波长校准内置参考光源后使用带PC型连接器的9.5/125单模式纤维
2波分辨率设置:##0.1Nm
3:分辨率:0.005nm采样数:AUTO排除灵敏性RAPID1和NORM_HORD
4:用单垂直模式激光完成RBW标定后(波长:1520至1560纳米,峰值:+20dBm,水平稳定性:+0.1dBpp和波长稳定性:++0.001纳米)
5:TRAD模式:适用于CW光和脉冲光测量,RAPID模式:适用于CW光测量
解析度:0.1Nm采样数:AUTO
高动态范围模式:SWITCH
8:HeNE激光器(1523纳米)波长分辨率:0.1纳米,1520纳米至1620纳米(峰值波长+2纳米除外)
9:使用横川主单模式纤维并带PC连接器
#10:典型值
11:部分AQ6317序列命令可能因规格或函数变化而互不兼容
*12:液晶显示器可能包括几分缺陷像素(与包括RGB在内的像素总数相比在0.002%内)。液晶显示器上可能有一些像素不时发布或随时保留并非故障
