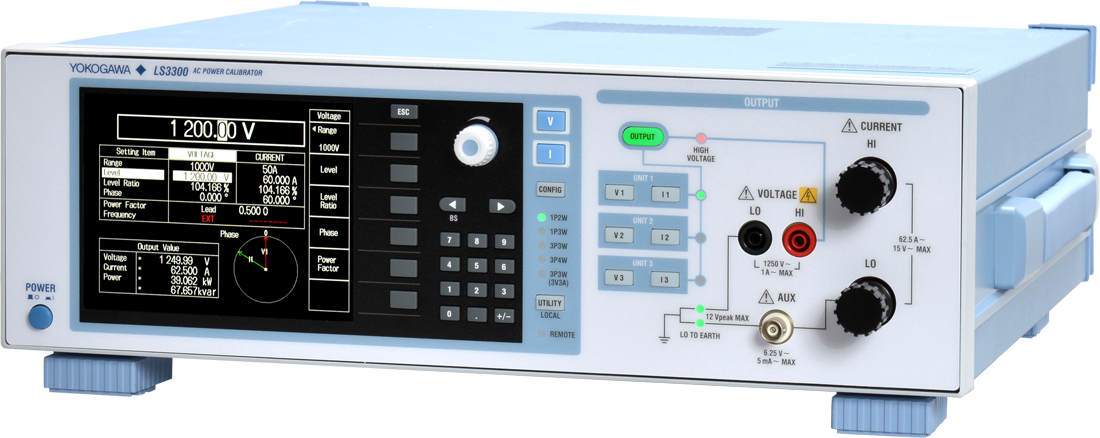

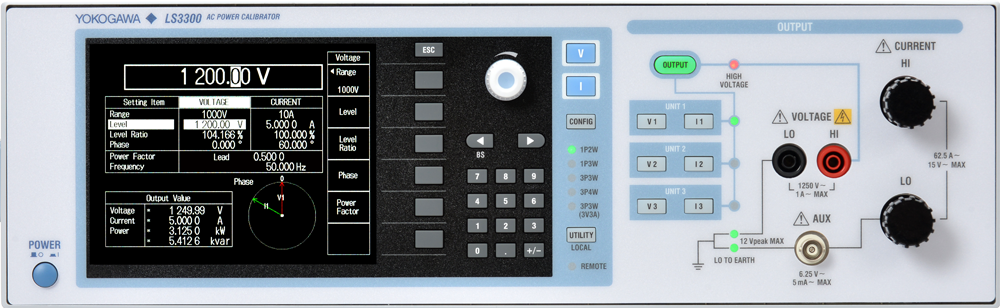

LS3300AC电源校准

LS3300单级AC电量标定器可产生高精度、稳定度和广度输出电流和电压新建特征包括液晶显示器和SDABIEZING函数显示输出信号稳定实现标定效率

保证每种情况的精度

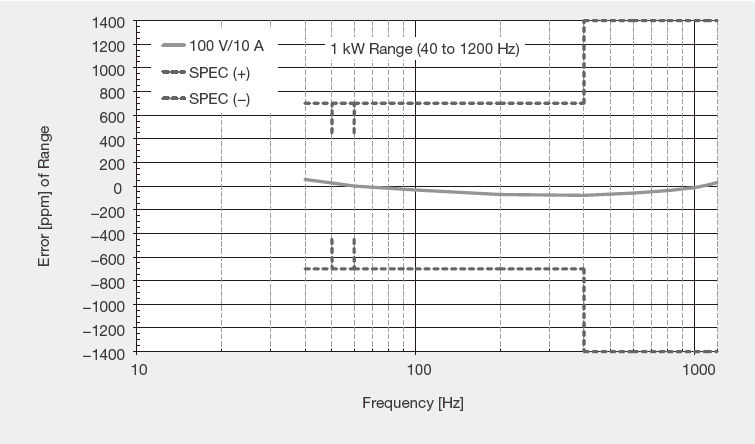

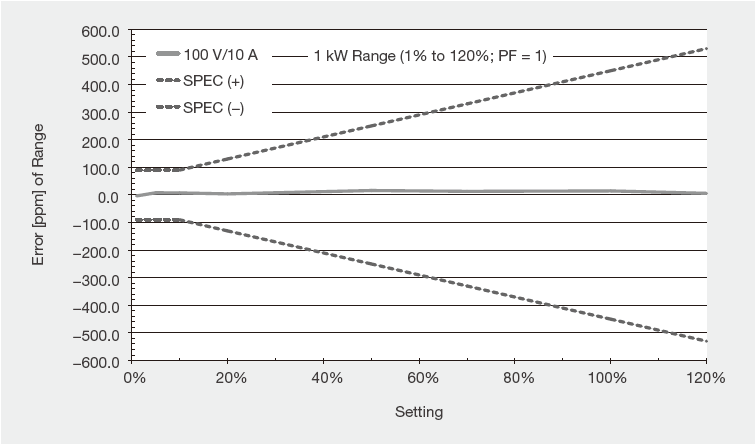

V/I/P精确度

AC电压:+350ppm
AC当前值:++450ppm
AC电源:++450ppm
公元前10ppm=0.001%

阶段精度

0.03o 50/60Hz
单方使用时介于电压和流输出间

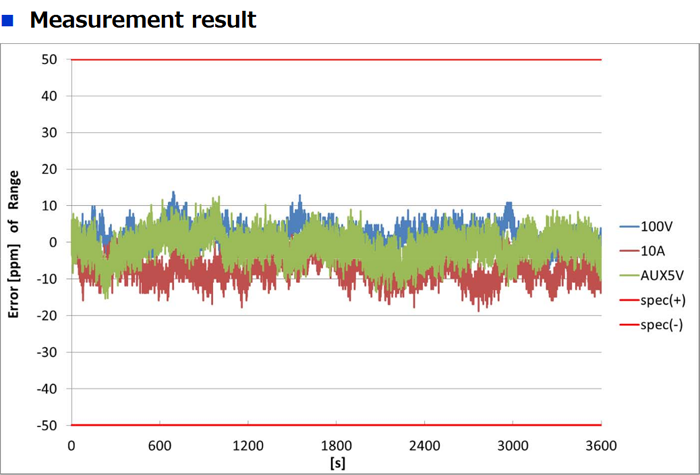

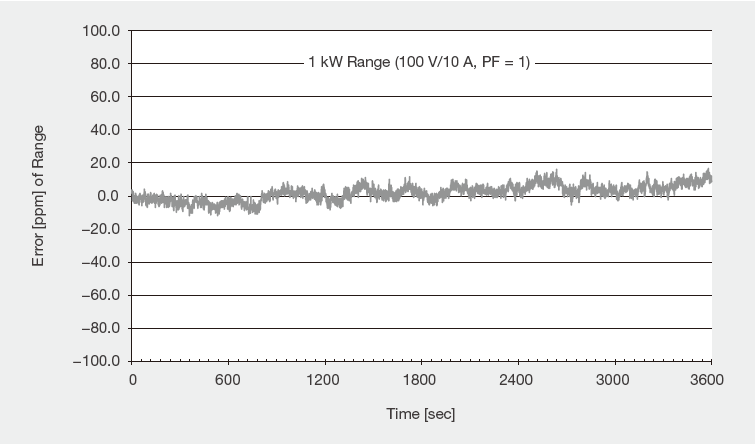

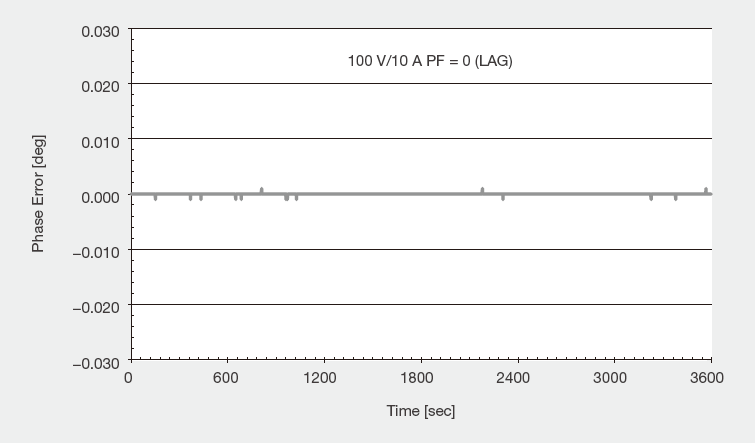

高稳定性

AC电压电流:++50 ppm/h
AC电源:++100 ppm/h
取输出开关后1分到1小时

广代范围

AC电压:10mV至1250V
AC电流:0.3mA至62.5A
频度:40至1200赫兹

支持各种电量测量设备

单向三级功率标定

单LS3300AC电量校准单元支持 1P2W,多LS3300单元支持 1P3W、3P3W和3P4W可校准AC电压/电流、主动/反应电源、功率因子和相位角

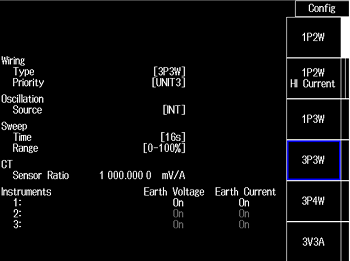

布线系统设置

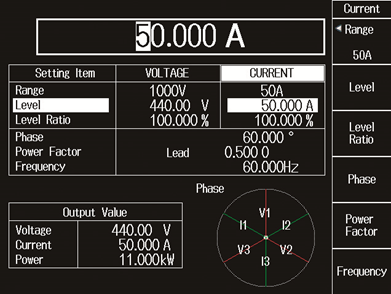

当前值设置

多级标定同步

三相电源控件输出

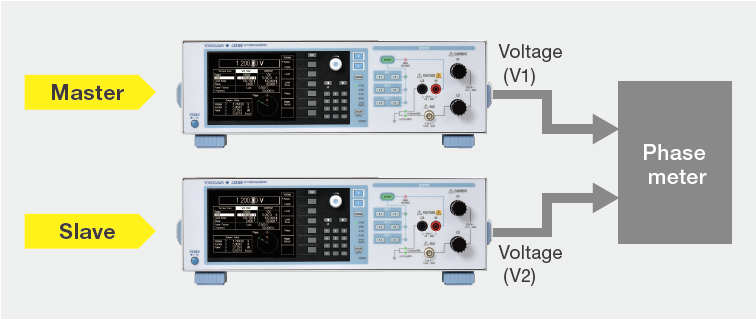

多重LS3300AC电源校准器可通过BNC电缆同步宿主可同时通过USB电缆连接所有单元与主单元并同时通过主工通信调整设置用户可设置电压、电流、电源因子、布线和相位值从主单元前端面板并查看LCD中相位图三相输出时检查主单元的单位输出通过导航实现

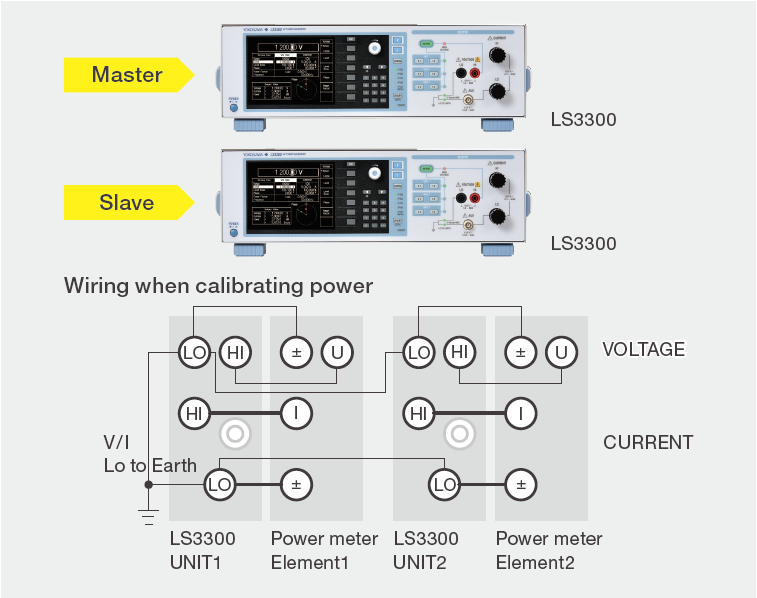

1P3W和3P3W实例

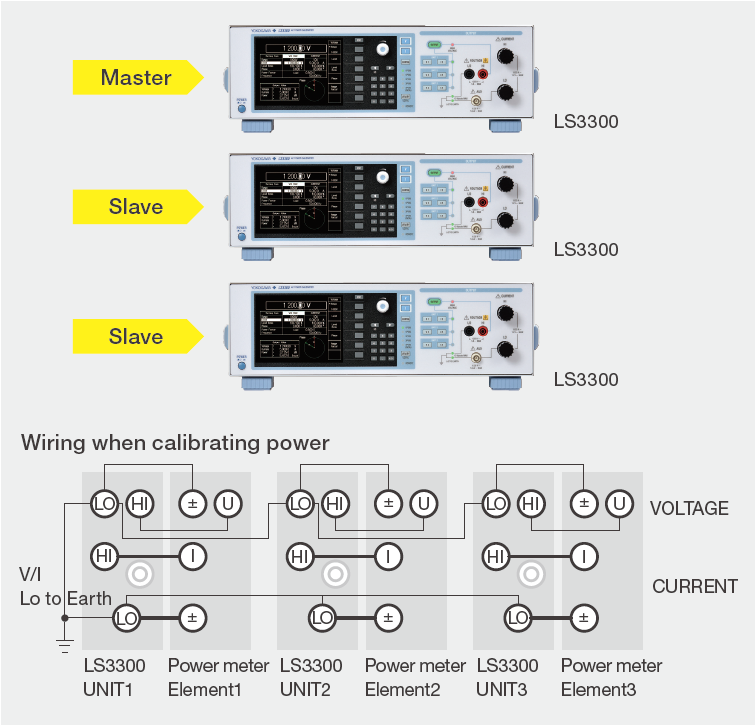

3P3W实例3P4W

输出平衡三相信号

平衡相位信号时,用户修改主单元设置时,奴隶单元值依次设置同步通信允许输出设置修改主单元移入奴隶单元例例超载信息传递主机并启动输出关机

输出偏偏三相信号

相位偏差信号 用户设置条件 均衡状态 奴隶单元主单元并改变相位设置 单级并人工设置条件 不平衡相位状态 奴隶侧

现场标定服务

市场中其他功率标定系统使用主工界面,奴隶单元无法独立操作单级输出s3300单相输出并同步三相输出极易移植性使现场标定服务可行

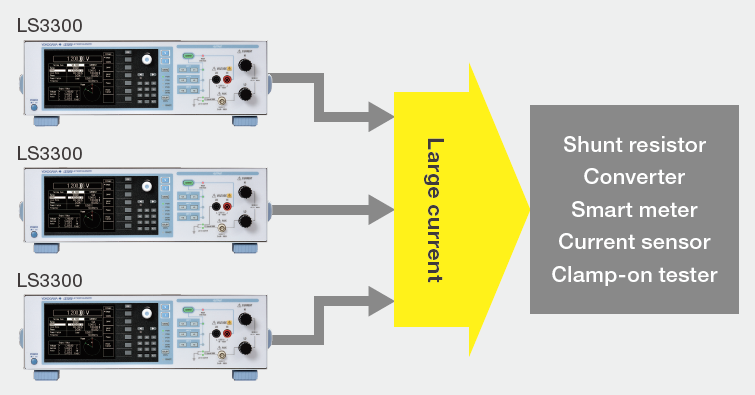

大流达180A

用户同步三单元并并行连接输出时,系统输出量可达180A,Wiring菜单中指定时LS3300支持设备需要大流像流传感器、智能计等

支持批量和DC输入

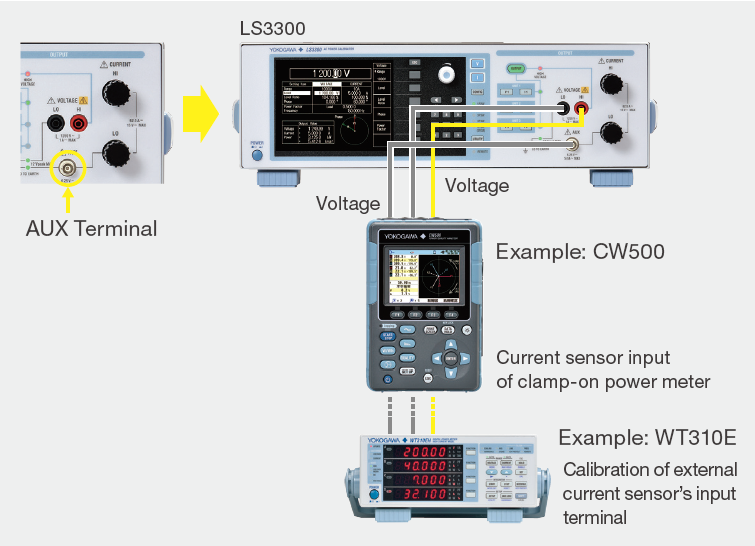

AUX输出标定设备多样化

大型电流传感器用于工业设备并安装电压计用于监测节能绑定电表单元或外部电流输入(电压输出)校准时使用AUX终端电压输出范围辅助输出0至6.25V
用户可按当前传感器输入范围选择500mV或5V范围

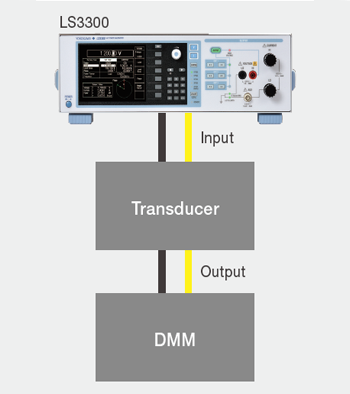

无穷数组特征简化电量测量设备标定

液晶显示器增强透视能力

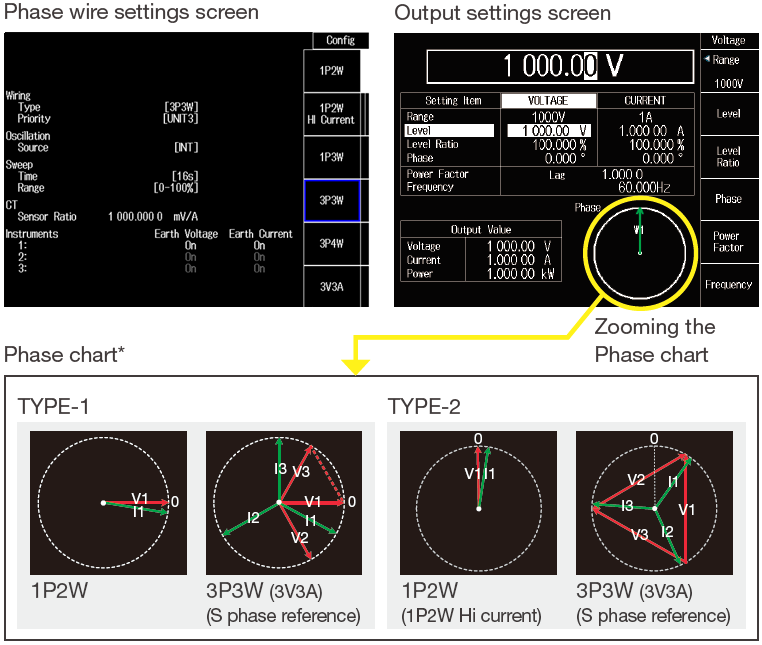

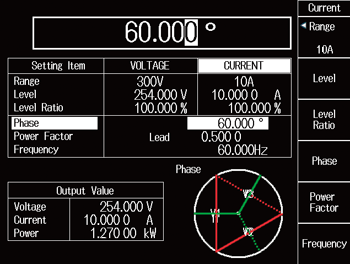

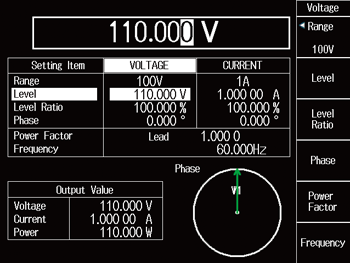

LS3300配有5.7英寸色LCD显示布线和电源设置,并显示生成波形相位图,使用户能快速易读仪表设置(见下图)。用户还可以查看单元信息,如序列号、固件版本信息以及Uliity菜单通信设置

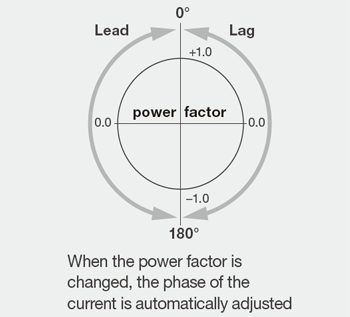

电压值、电流电源值、主动电源值和按级别、级别比和功率因子指定的活性电源值显示为输出值

减标时间

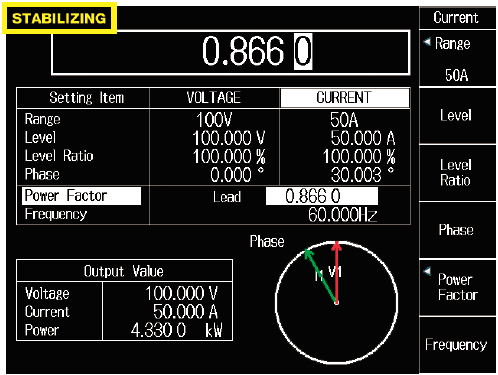

(1) 输出稳定通知

为提高工作效率,LS3300安装函数通知用户输出稳定何时稳定化信号从液晶中消失2秒后,表示输出稳定减少时间工作瞬态信号影响测量精度

校准期间安全特征

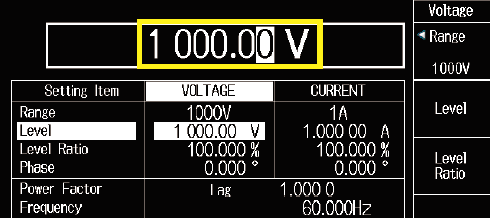

(1)高压通知

函数通知用户使用高压范围(300或1000V)危险高压条件电压输出定在150V或更高时,设备会间歇声通知用户

(2)Trip检测

连通负载超出输出范围时,YokogawaLS3300检测异常负载条件保护自身函数监视溢流、超压、振荡、扇故障和温度错误

(3) LINE同步

输出频率可与商业电频同步特征用于验证电源干扰

(4)校准软件

LS3300标定软件允许用户自动测试WT序列功率计的质量检验标准并生成报告表示PASS/FAIL、容度和百分数误差

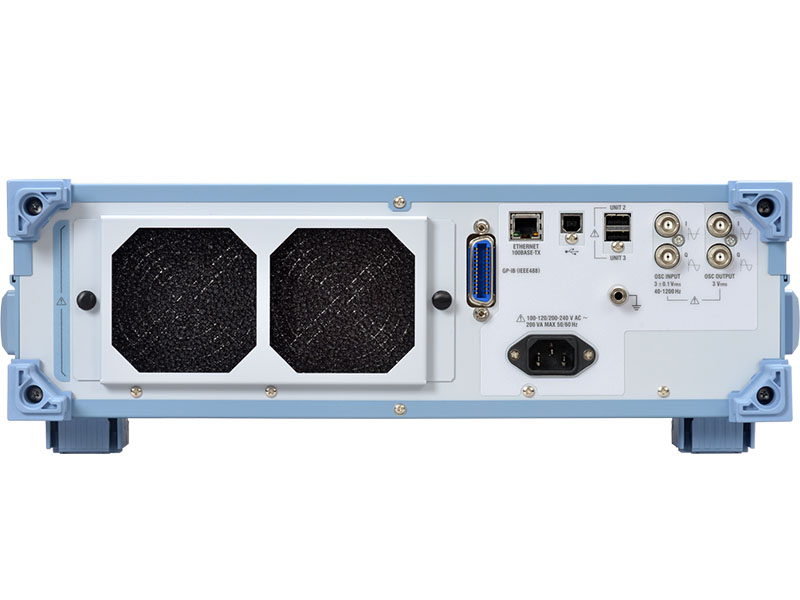

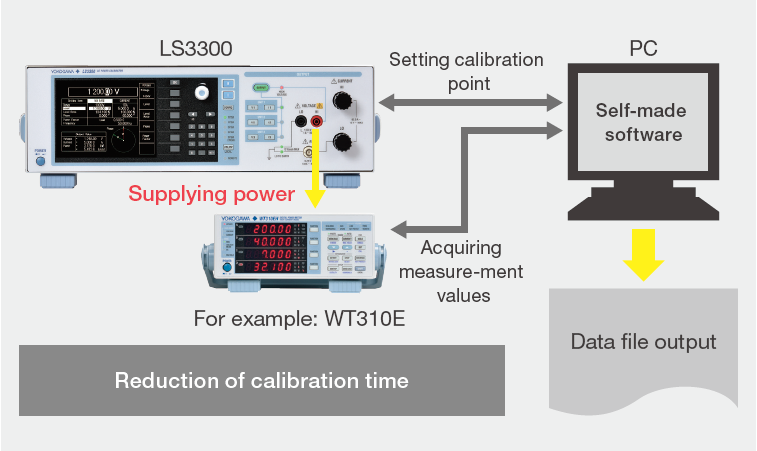

支持所有常用通信接口

通信接口

LS3300AC电源校准器配有USB、Ethernet和GP-IB作为标准通信接口远程控制外部设备
