AQ7933OTDR模拟软件

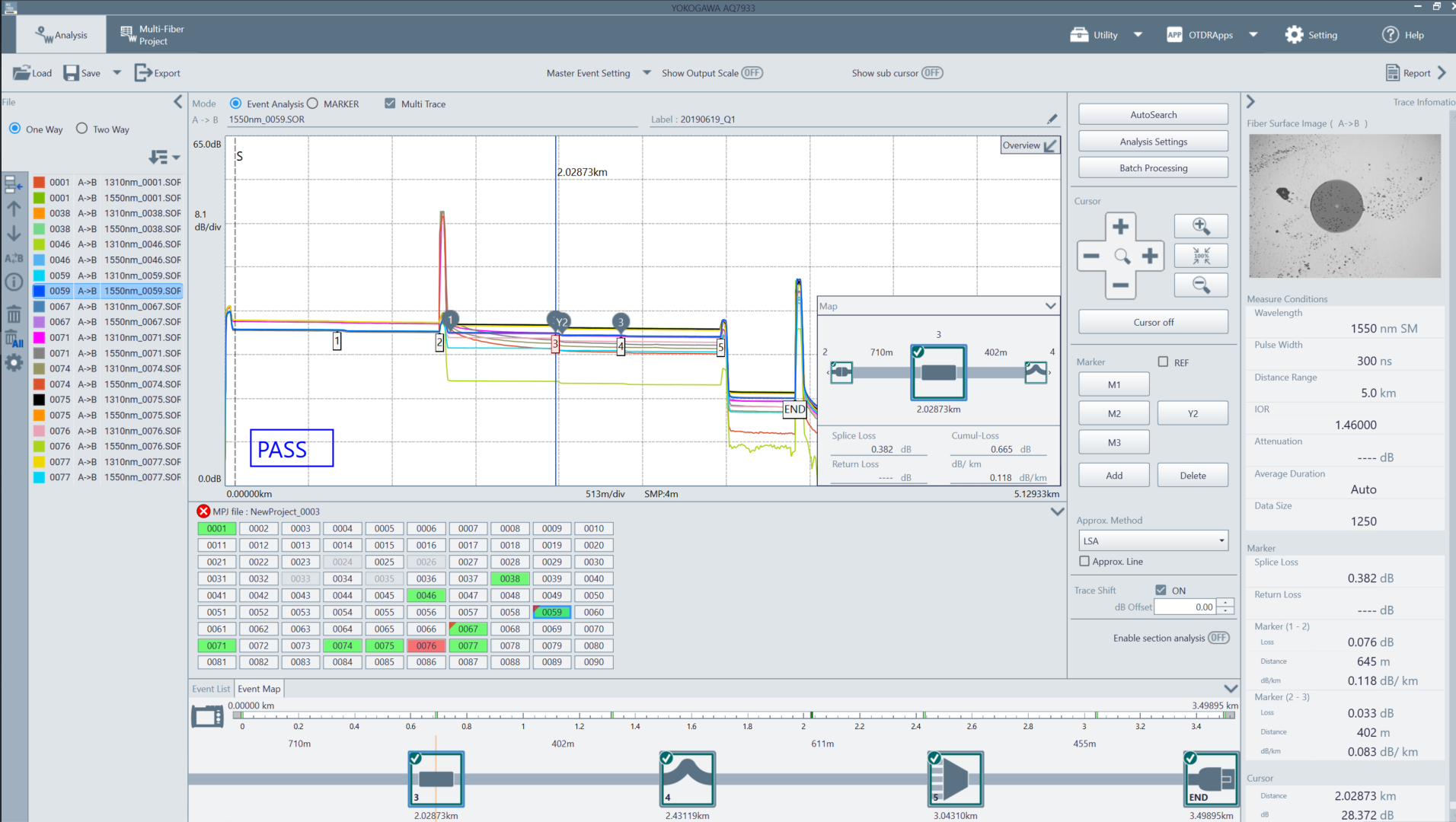

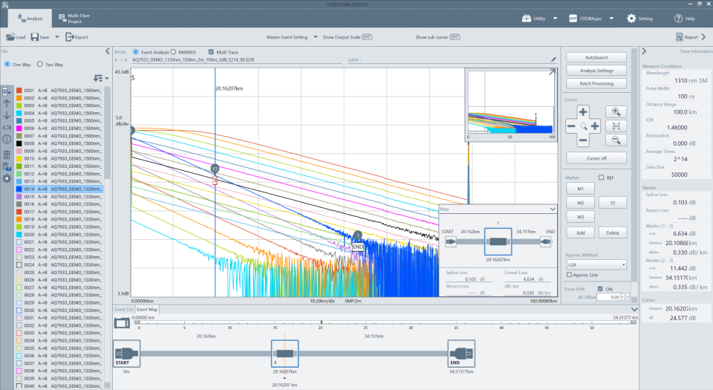

上至1000波形可加载

可加载SOR^0.9或SMP^0.92文件并保存编辑事件和标记结果文件sOR文件最多可加载1000波形并显示24波形sMP文件最多可加载并显示10波形
sOR文件保存波形数据(包括测量条件)实时测量和ODR平均测量
2.SMP文件保存波形数据(包括测量条件)使用ODR智能映射器平均测量

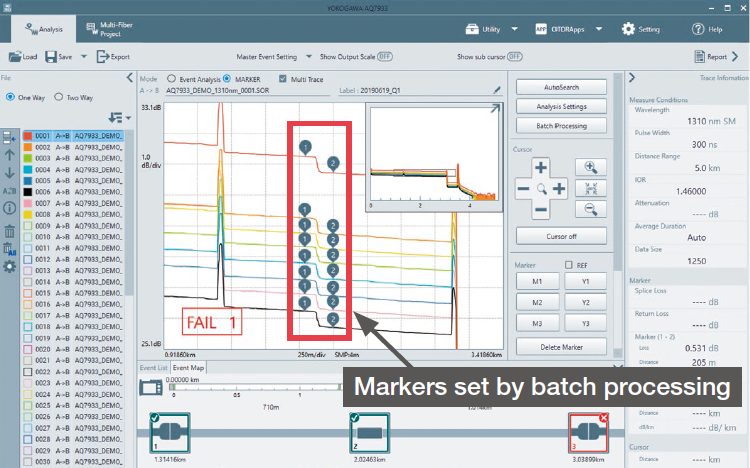

批处理多波形分析条件

特征将以下设置合并分配到多波形

• 事件、标记、事件搜索条件、事件分析条件、传递故障条件、打印区和标签

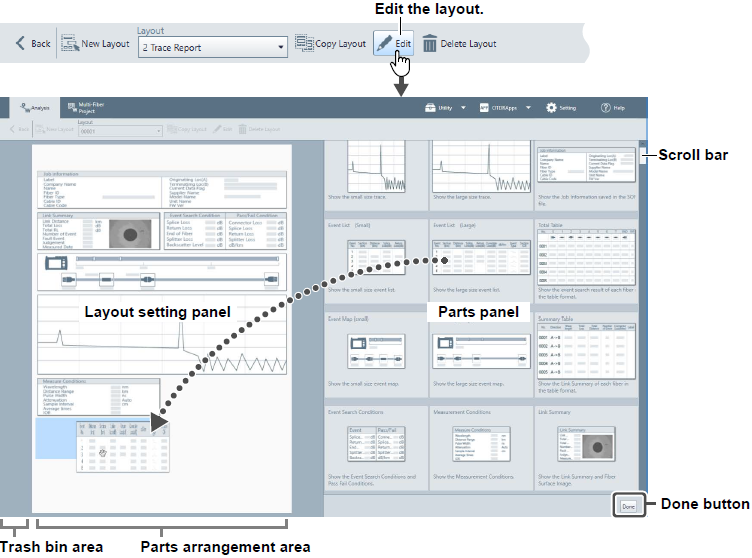

分三步创建工作报表

可导出装入波形光脉冲测量分析条件、波形和事件单页报表3步导出报表为1:加载文件2:显示报表预览窗口3:导出可加载多文件并创建多报表并使用相同的布局
也可以选择报表中包括哪些项 。

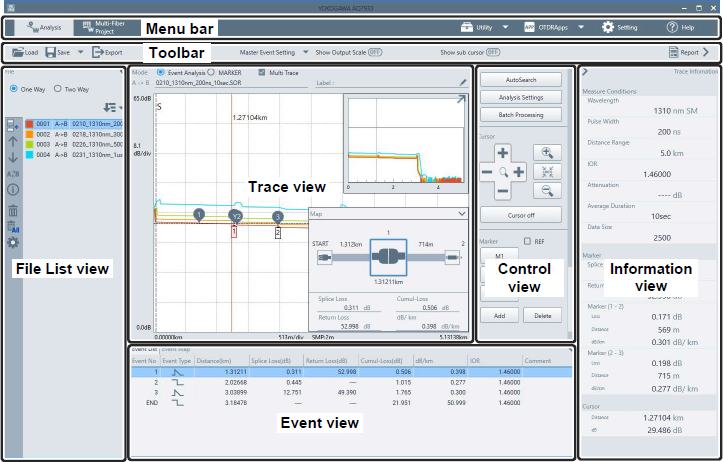

分析窗口

单向分析

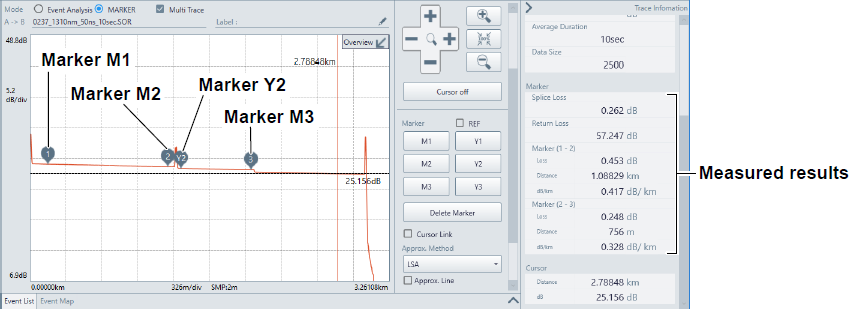

Marker分析

可设置波形标记并分析下列测量值

• 距离、相交损耗、返回损耗、标记间返回损耗(剖面分析)

事件分析

事件分析信息(连接、串联等)显示加载 sOR文件组合损耗或返回损耗显示为每个事件无法检测事件或噪声检测事件时,可使用事件编辑特征修改阈值检测各种值对事件调整

自动搜索

事件分析信息不见ODR文件,可设置软件分析条件并自搜索

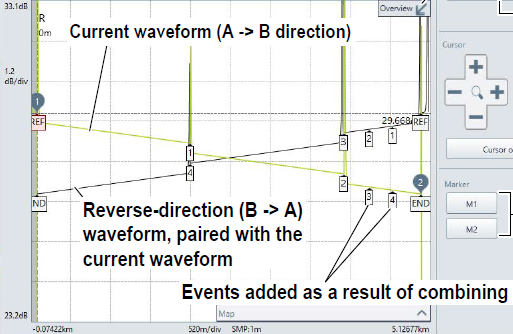

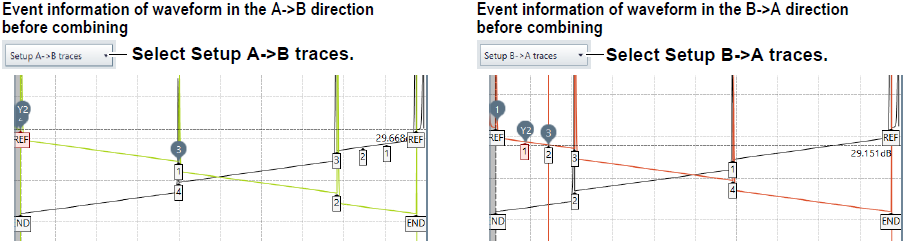

双向分析双向分析

波形事件从光纤端A到端B测量,从端B到端A测量的波形事件可合并组合能显示因死区无法测量的事件CSV格式解析结果

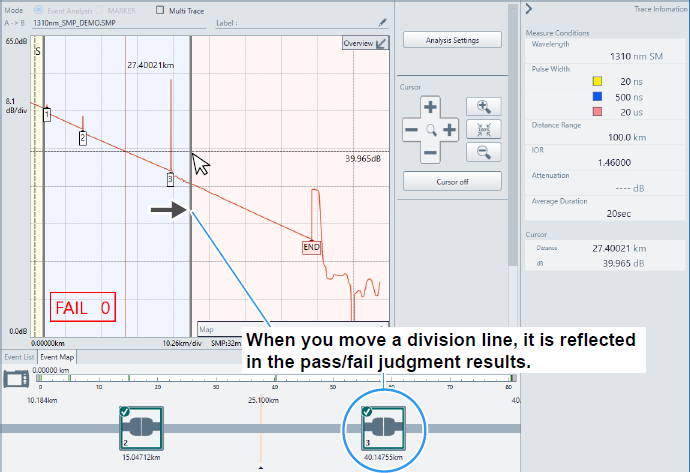

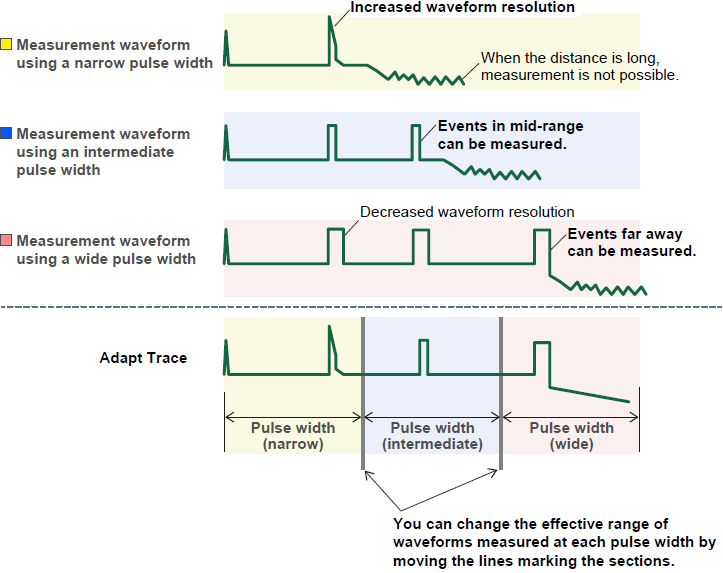

SMP文件分析

SMP格式文件保存ODR智能映射器特征时,显示复合波形组合波形可移动线(剖分线)表示每个脉冲宽度目标组合波形段智能映射函数重复用不同脉冲宽度对同波长进行脉冲测量,组合波形以补偿测量精度退化
* 测量量和脉冲宽度因ODR模型和测量时距离范围波长设置而异

多飞项目编辑器

多飞项目编辑器可创建项目文件加载并用于OTDR多飞测量特征项目文件包含多飞信息和其他测量条件

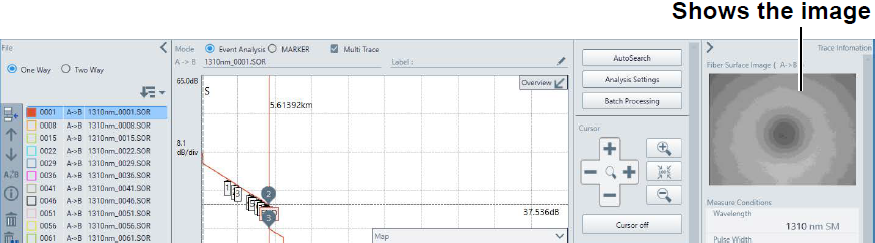

查看纤维表面图像

通过OTDR纤维检验检测函数检查屏幕图像数据

报表扩展工具

通过加载宏使用 微软ExcelVBA报告扩展工具, 有可能输出用户独有Excel报表

YokawaOTDR远程控制器

OTDR和PC连通Ethernet^0.9或Wi-Fi^0.9或USB接口远程控制PCODRyokawa远程控制器ODR启动后,控制板显示在PC上,以便远程控制ODR仿佛对ODR本身也这样做
0.9连接法取决于产品请查每件产品简介页

文件传送

OTDR和PC可联通Ethernet或USB接口并交换波形数据文件

描述性

软件可免费试用60天
60天试验期后,应用功能约束请求购买软件许可解除约束

许可类型

	官方版	试版	免费版
分析
波形分析	○	○	○
双向分析	○	○	○
主事件设置	○	○
批处理	○	○
跟踪表视图	○	○
报表生成
1跟踪报告	○	○	○
2轨迹报告	○	○	○
4轨迹报告	○	○
6轨迹报告	○	○
8轨迹报告	○	○
总表	○	○
简表	○	○
报表布局编辑	○	○
其它应用
多管道项目编辑器	○	○
远程控制器	○	○	○
