调和器Flicker测试软件

调和/滑动标准测试的测量过程和设置已精确定义工程师还必须保持对专业知识和最新资料的更新,以便定期审查标准内容并进行标准一致性测试Yokawa调和/Flicker测量软件使工程师使用WT5000和WT3300/WT3000E精度分析器执行各种操作,包括判断达标和输出测试报告支持标准包括:

WT3000调音器EN61000-3-2/IEC61000-3-2/EN61000-3-12/IEC61000-3-12和JISC61000-3-2
WT3000FlickerEN61000-3/IEC61000-33-EN61000-3-11/IEC611000-3-11
WT5000调和器EN61000-3-2/IEC61000-3-2/IEC61000-3-12/IEC610000-4-7/IEC610000-4-7/JISC61000-3-2和JISC61000-4-7
WT5000FlickerEN61000-3-3/IEC61000-3-11/IEC61000-3-11和EN61000-4-15/IEC61000-4-15

请求引文

技术支援

软件类

主软件函数

三种测量模式(在线操作期间)

调和度量模式
可评价测量数据同时调和用WT3300/WT3000E测量
注释 : 保存测量数据在离线操作中也可以读并显示
调和感知模式
允许用条形图或数值列表观察调和变异,而调和由WTSeries数字电表测量使用此模式观察调和数据变化
波形观察模式让你观察测量波形使用此模式观察波状状态

逐类评价

可按类评价*数据(A、B、C或D)。可评价当前值是否在最大允许口令流限值内(或权比限值内)。

调和当前持续测量

允许你测量调和流数定时可评价结果是否在限值内

可重复测量数据

调和测量数据中最大值和平均值可比较,测量数据差可显示为条形图和数值值,以保存调和顺序模式允许评价*值是否在标准规定的5%范围内

iEC610003-2Ed4.0只支持WT3300/WT3000E

支持检验IEC61000-3-2Ed4.0

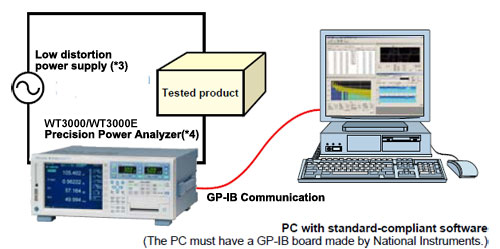

调和测量系统配置 Tm761922213

3:多AC电源可用提供低调AC电荷和频率为测试设备提供电源此外,要完全达标测试,电源必须能提供IEC标准规定的满16A负载流联系本地Yokogawa代表推荐.*4:完全支持标准模型WT3300/WT3000E

WT3300/WT3000E数字电源解析器

NE61000-3-2:2006 AM2:2009 (IEC61000-3-2Ed3.0 um2或EN61000-3-2:2014)中测量设备的要求由IEC61000-4-7Ed2.0AM1规定WT3300/WT3300E数字电源分析器符合IEC61000-4-7Ed2.0AM1相关项目

项目	IEC61000-4-7Ed2.0AM	精电解析器 WT3300/WT3000E	守法度标准类
当前测量报错	5%最大值备值或 0.15%定值电流取大者	精确度为40序频率2.4khz 带60赫兹基础频率(直接iut): 峰值因子3 5%内误差 2%或以上输入/>数乘法6(2.5%读数+0.1%) 5%内误差(当输入量为4%或更高时) 范围化	对
测量仪表当前输入电路损失	电压下降:0.15V 最大值	测量仪表损耗:5.5}近似 +0.03mH近似	遍历 27武器近似
晶因子当前输入电路	5Arms或小于410Arms或小于3.5 10Arms或以上:2.5 超载显示	3或6 超载显示	对
范围组成当前输入电路; 排查输入阻抗	直接输入范围:0.1 0.2 0.5 2 5 10 20 50,100A适当范围	0.5 2 5 10 20 30 范围(指峰值因子3) 0.25、0.5、1、2、5、10、15A 范围(指顶值因子6)	左侧范围内兼容精确测量需要注意范围选择和顶峰
	外部切分范围:0.1至1V适当	0.5 2 5 10 20 30 a范围(指顶因子3)0.25、0.5、1、2、5、10 15A范围
	最大输入1.2乘以范围(1秒)或10乘以范围	直接输入 : 峰值90A 或RMS33A 低点(连续性)。峰值150A或 RMS50A,以下方(1秒) 外部传感器输入峰值非 5乘以范围(连续) 峰值非超出范围十倍(1秒)
反丑化	-50db分钟	-50db分钟基本频率50/60Hz至40阶调	对
窗口函数形状	矩形	矩形	对
窗口函数宽度	10周期(50Hz)/12周期(60Hz)	10周期(50Hz)/12周期(60Hz)	对
相对偏差采样频率基本频率	0.03%内	0.03%内	对
平滑化	时间常数:1.5秒	时间常数:1.5秒	对
滤波时间常量平滑			对
通用规范	温度效果湿度电压常用模式电压静态电源辐射场指定。	参见通则规格项	兼容通用规范

调和器和Flicker规范WT500点击来

固件4.01版或以后带下列函数

Flicker测量函数
GP-IB接口(标准)或Ethernet接口(/C7选项)

函数类

度量模式	调和测量、调和观察、波形观察
文件类型	设置信息文件、测量数据文件、屏幕图像文件、报表文件
数据转换	调和波形数据可转换为CSV格式
显示屏	测量值判断图、调和流形图、调和流度图、调和流变图、波形图、电压/流电变图、调和电压条图、调和电压测值表、调和相位图图、调和相位图、调和相位度测值表
数据采集时间	一秒至24小时0分0秒
通信	GP-IB接口以太网

系统需求

个人电脑

操作系统
WindowsVista英语版Windows7Windows8Windows8Windows8orWindows10

CPU系统
双核或多处理器

内存
2GB或更多推荐

硬盘
10GB自由空间或更多

通信卡

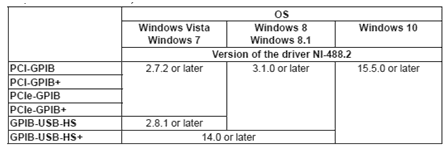

GP-IB	NI(国家工具) PCI-GPI或PCI-GPI PCIe-GPIP或PCIe-GPIB+ GPIB-USB-HS或GPIB-USB-HS+
以太网	以太网端口支持 10BASE-T,100BASE-TX或1000BASE-T
显示磁盘驱动器打印机和鼠标	显示分辨率:1366x768点或更高磁盘驱动器:可读入CD-Rs
操作系统	操作系统上文提及

调和/滑动标准测试的测量过程和设置已精确定义工程师还必须保持对专业知识和最新资料的更新,以便定期审查标准内容并进行标准一致性测试调和器/滑动器测量软件使无知识工程师使用WT3300/WT3000E精度电源分析器执行各种操作,包括判断标准达标和输出测试报告

注释 :
需要/G6选项WT3300/WT3000E协调标准测试
需要/FL选项WT3300/WT3000E
需求/FQ/FL选项WT3300/WT3000E
需求/G7选项WT5000调音和闪码标准测试

支持标准

软件赋能测量与调和标准

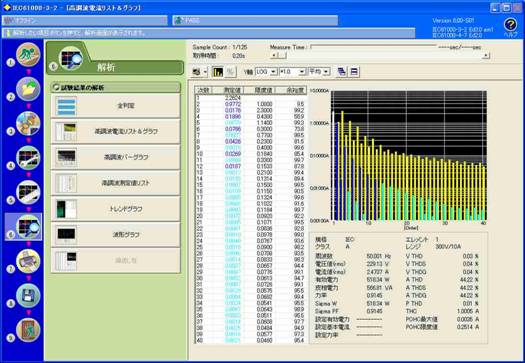

调和当前度值表
将调和测量数据显示为单列

视图趋势
可捕捉各种类型数据测量二百米固定间隔可见可见趋势图解特征允许监听电源电压波动改变当前耗用量以及其他时间基变换

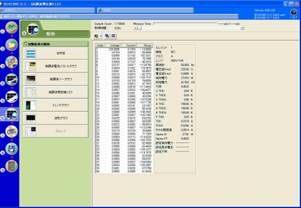

调和当前度值表
将调和测量数据显示为单列

调和当前条图
判断调和数据是否在标准限值内,并显示结果为条形图显示评价结果颜色编码,红蓝等颜色²

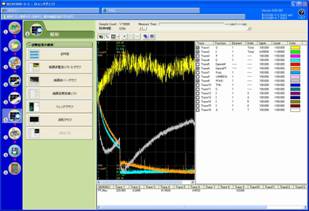

波形观察
显示电压或当前信号波状并测量频率和峰值移动光标允许显示显示波形值

2Evaluations兼容IEC610003-2Ed4.0

自动报表生成
可打印调度测量结果为值列表图并保存图像数据标题和注释可输入报表中,允许输入信息如测量日期/时间、设备名称或控制号

WT3300/WT3000E/WT50000

WT3300/WT3000E/WT5500从PC输入设置可修改布线法、滤波器和缩放设置

转换数据格式

波形数据调和流值可保存到PC上测量数据可保存到.csv文件,便于EXCEL等电子表格程序访问

电压变换和Flicker测量

电压波动和闪测符合IEC61000-33计算所有电压波动和闪存值dc、dmax、dt、st和Plt对比预设限值并显示总体判断值

测量值和判断

常压变换和Flicker测量

dmax、tmax和dt等最终值与相关限值比较,判断权(传递或失效)显示为最终值右侧如果稳定状态条件在测量期间不发生,则被视为浮动条件dc测量结果显示为undef(未定义),dc判断显示为错误
短期闪存值与限值比较计算并显示判断性(接通或失效)。

显示趋势图
显示趋势图视图从以下测量函数中选择

dc类	:	相对稳态电压变化
dmax	:	最大相对电压变化
maxd	:	相对电压变化超出阈值
ic	:	即时相对稳态电压变化
idmax	:	即时最大相对电压变化
id(t)	:	瞬时相对电压变化超过阈值
PF语言	:	即时闪动感知

显示CFP图
可选择CFP图显示的元素和颜色
最多四个元素可同时显示
可设置单色元素

打印
可使用用软件测量的数据创建报表

WT3300/WT3000E

2018年3月9日

更新软件版6.55

WT500

2020年3月24日

软件新发布版6.61S1

手册

761922调和/Flicker测量软件717千兆

指令手册

软件类
