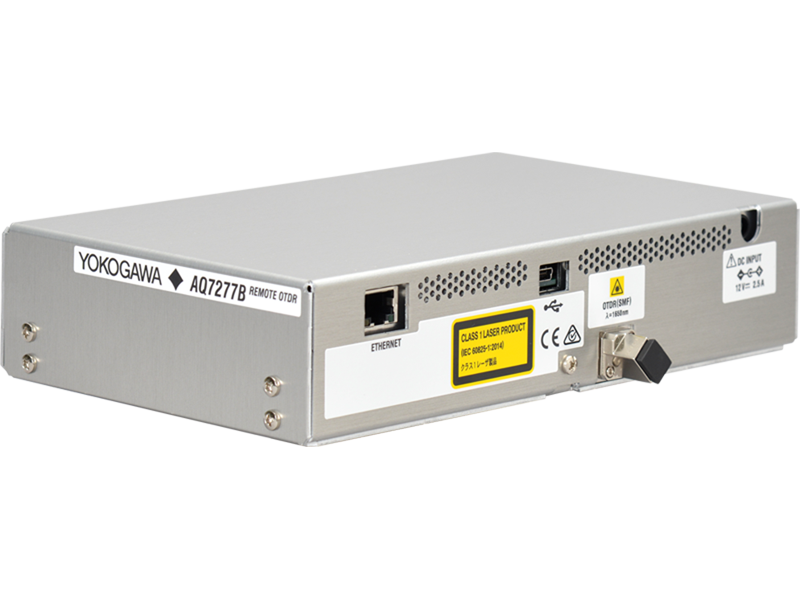

7277B远程ODR光时域反射计
光时域反射OTDR使用
光时域反射法用于测试光纤及其功能
光时域反射计如何工作
光时反射计函数描述光纤特征,向纤维发送数列光脉冲,提取光散射或反射纤维点,然后测量并集成并绘制回波脉冲和强度
OTDR远程使用
Yokogawa提供远程控制器远程使用ODR计算机
高性能ODR模块RFTS
AQ7277B模块RFTS(反飞测试系统)包括监测纤维所需的特征
高速数据传输
Ethernet接口(10BASE-T/100BASE-TX)实现高速数据传输
持续波长对直播无影响
OTDR维护波长(1650纳米)允许监控实战通信线
内切滤波减少通信信号对测量的影响
可测试高端计分器
支持测量PON系统,包括高点计分器
AQ7277B
小型模块
体积比现有模型(AQ727)减少60%
RFTS内可加载性提高
维长排队
除维护波长模型(1650纳米)外,还有1550纳米模型支持长距离测量
| 模型化 | AQ7277B-B01 | AQ7277B-B02 | |
|---|---|---|---|
| 波长 | 1650+5 | 1550+25 | |
| 距离范围 |
0.2,0.5,1,2,5
10 20 30 50
百百百百
400512千米
|
||
| 脉冲宽度 |
3 10 20 30 50
100,200,300,500
100020005000
万千,20000ns
|
||
| 采样解析 | 敏捷2千米 | ||
| 动态范围 | 40B(typ.) | 50db(typ.) | |
| 事件死区 | 0.6m | 0.6m | |
| 减值死区 | 4m(typ.) | 4m(typ.) | |
| 距离测量 精度 |
++++++
距离x2x10 5级++
采样分辨率
|
||
| 采样数据数 | 马克斯256,000点 | ||
| 远程控制接口 |
局域网
(10BASE-T/100BASE-TX),
USB2.0
|
||
| 报警输出 |
状态查询
LED驱动信号
|
||
| 环境条件 | 操作温度 | -10至50摄氏度 | |
| 存储温度 | 20至60摄氏度 | ||
| 湿度 |
0-90%RH
(无压缩)
|
||
| 电力需求 | 12 VDC2.5A或以下 | ||
| 尺寸重 |
230毫米Wx50毫米H
x140mmD,Approx1kg
|
||
| 激光安全标准 | 第1类(IEC60825-1) | ||
指令手册
- 模型AQ7277B远程OTDR791KB
- 模型AQ7277B远程OTDR通信接口629KB
- 模型AQ7277B远程OTDR配置网络设置并更新固件415KB
规范化
- 7277B-B02远程OTDR457KB
- 7277B-B01远程OTDR457KB
