AQ1300Series1G/10GEthernet多场测试

一中所有函数供现场测试

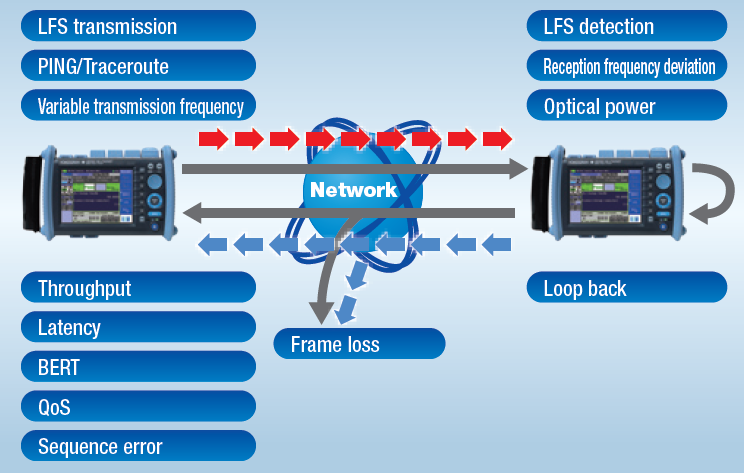

AQ1300序列评价各种设备、服务网络系统性能并配以太网接口可高效精确验证网络系统和服务是否符合规定质量和功能发生故障时,它可检测原因的位置和性质

• AQ1301:10M对1G,AQ1300:10M对10G
• 测试层:L2,L3-IPv4,L3-IPv6
• 大型测试项
  • 传输量、框架损耗、延迟度、误差框架、BERT(Bit错误率测试)、Qoss(服务质量)和PNG
• L2/L3回路函数
• Pass/Fail判断函数

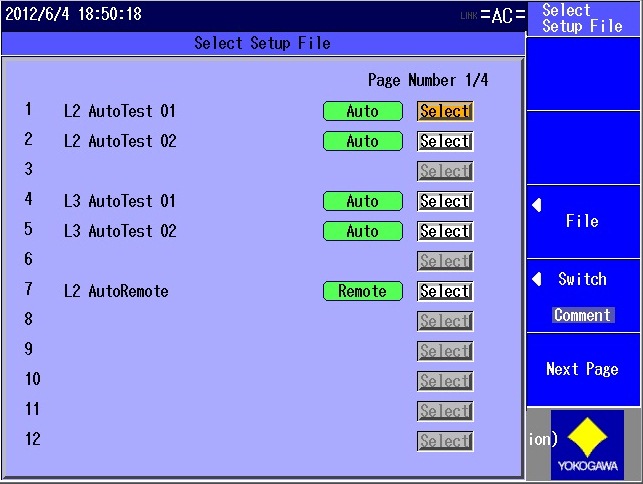

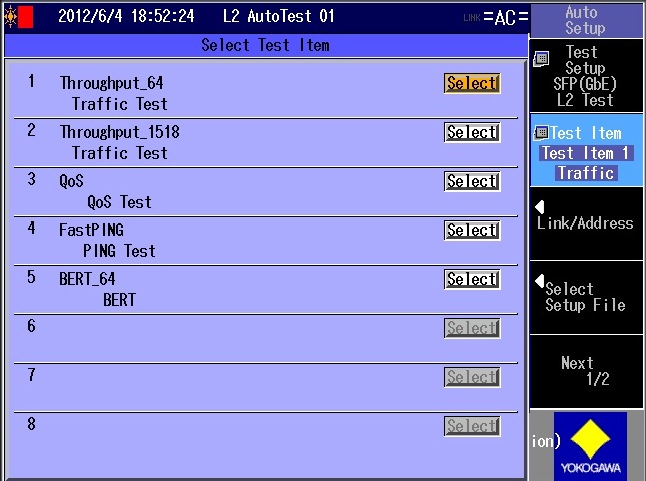

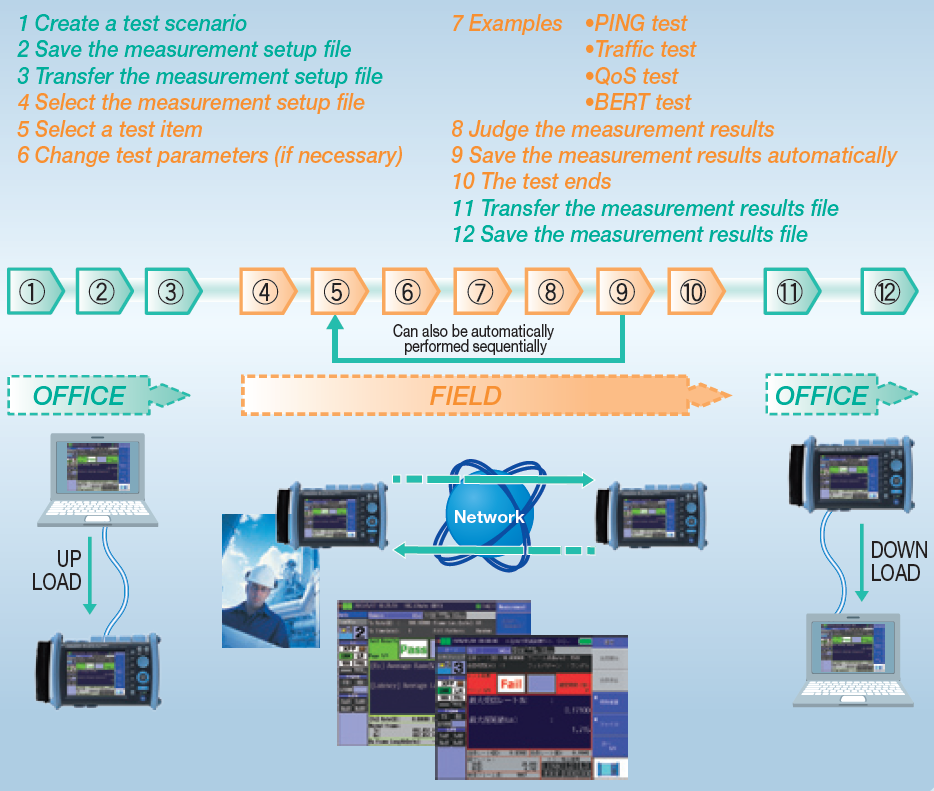

自动测试模式

连续执行多项测试的测试假想很容易生成到PC上,上传到AQ1300/1301中,并随后在实地执行测试自动执行并自动保存测量结果模式需要操作符提供最小培训,从而确保质量和一致性结果

• 八级测试可注册成文件
• 最多48个设置文件可用测试器注册
• 可设置允许或禁止修改每一集参数
• 可为每个测试项设置传递/失效标准

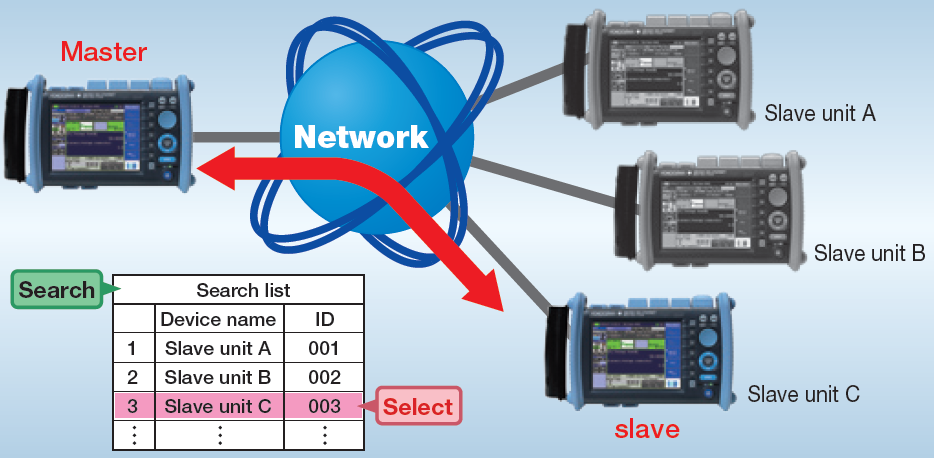

带内远程函数

带内远程功能允许主机搜索并控制网远端的奴隶单元,使用测试线执行同步测试

• 查找同域多奴隶单元并生成所有设备列表
• 大师可以向奴隶发送命令启动/停止传输和接收
• 大师使用带连接从奴隶单元获取测试结果

人工测试

人工测试可用于排除故障和设备验证以建立使用自动测试无法获取的某些测试条件

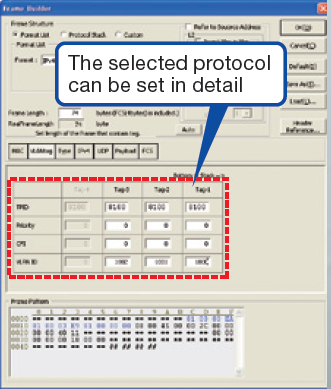

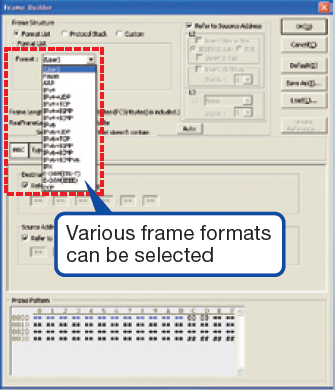

• 各种测试框架可用FrameBuilder搭建软件
• 可变框架长度和可变字段设置
• 生成超载百分百并爆破流量
• 弹性多功能接收过滤器设置
• 72小时统计日志

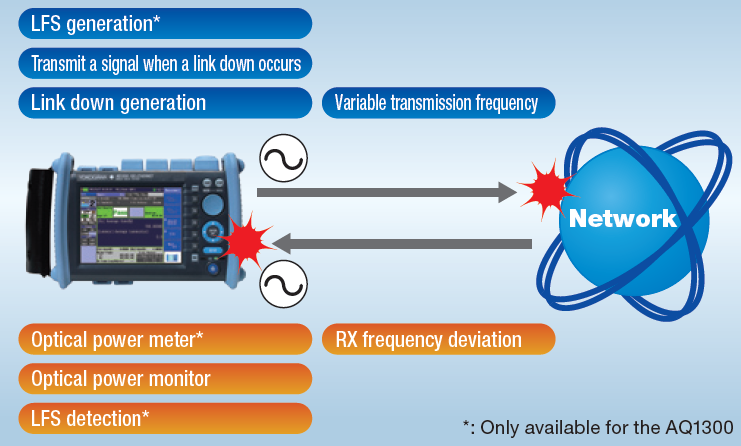

图层1分析

可现场进行各种物理层测试,有效分析物理层问题(如收发器模块互不兼容)造成的网络故障

• 光电监视功能监控接收光电级
• 高精度光电表专用端口
• RX频率偏差测量
• 可变TX频率
• LFS生成/检测
• 链下检测

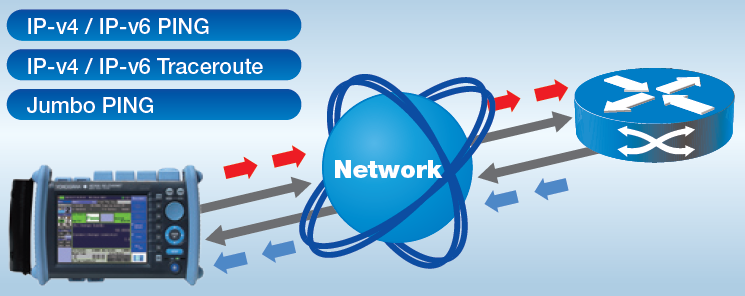

PING测试

验证层3网络连通直通服务器设备使用硬件控制精确可靠的平方测试
硬件控制高速平方根测试
IPv6 PING测试支持
9999字节jumbe框架支持PING测试
路径路由测试支持

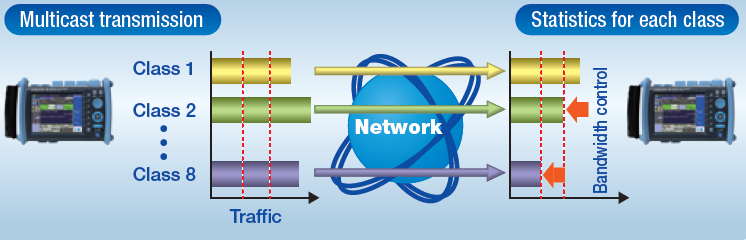

QOS测试

易验证网络性能提供服务质量函数,如优先转发带宽控制

• 八道手动模式性能评价(四道Auto
• 选择VLAN-COS、IP-V4-TOS、IPv6-Traffic类等测试类型
• 设置每个类的出入判断条件
• 监控单类序列错误

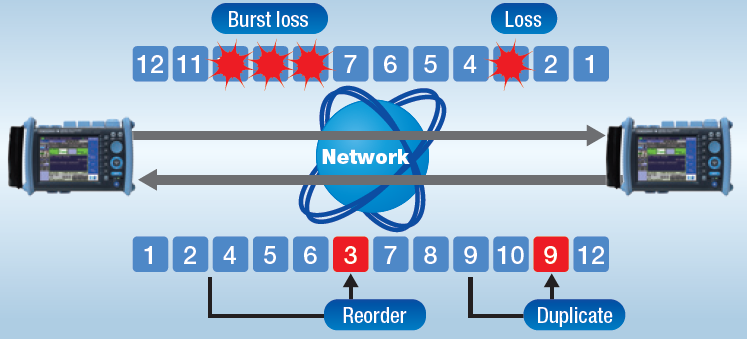

序列错误检验函数

包序列错误可以通过计数异常数和重复包数监测

• 计序外包数
• 计重包数
• 计数丢失包数
• Burst损失计数

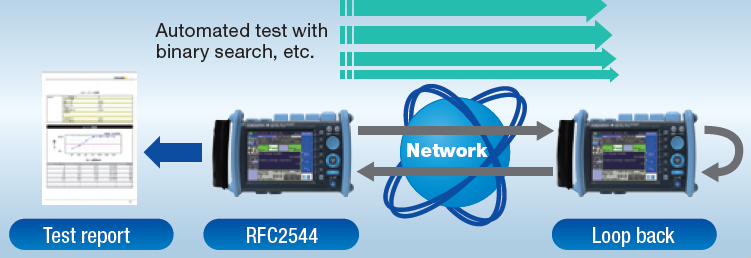

RFC2544测试函数

自动化测试函数与RFC2544一致,该测试标定方法用于评价以太网服务和网络系统性能

• 传输输出量:最大框架传输速率不损失框架
• 延时框架
• 框架损耗率
• 背对背:最大破解值不引起框架丢失
• 打包快感:延时相对变换

远程控制函数

USB或LAN可使用远程控制接口从远程位置PC实现远程控制AQ1300/AQ1301前端面板显示在PC屏幕上,以便用AQ1300/AQ1301用户接口执行远程控制

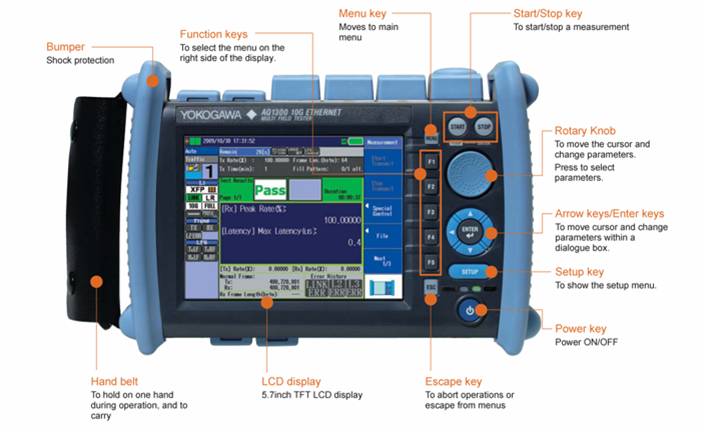

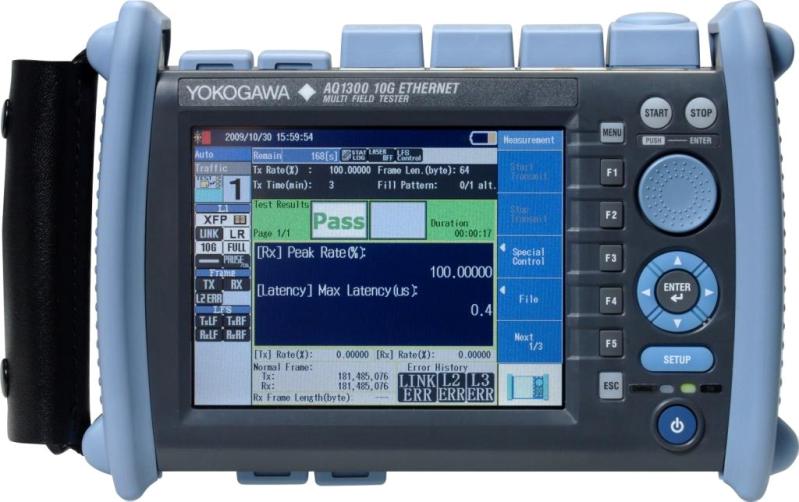

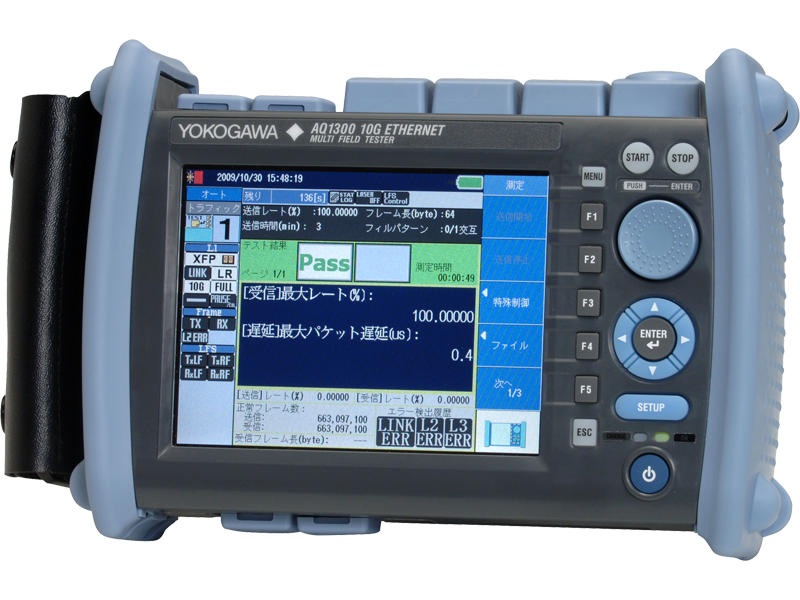

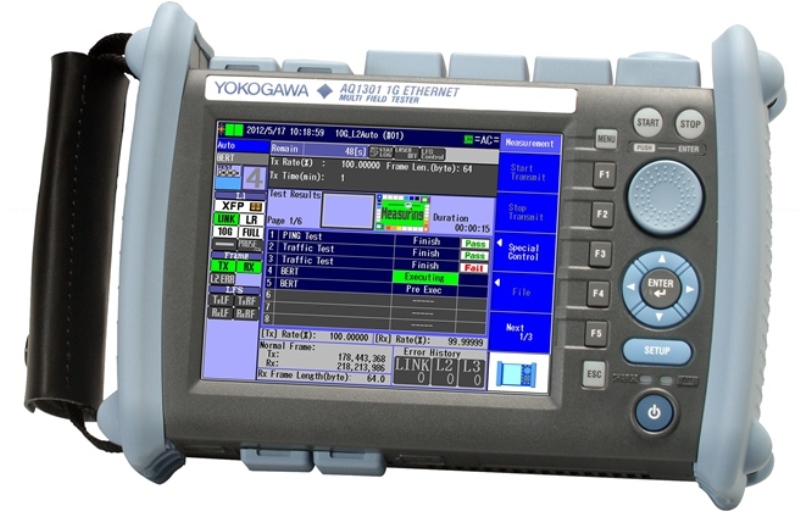

前端视图

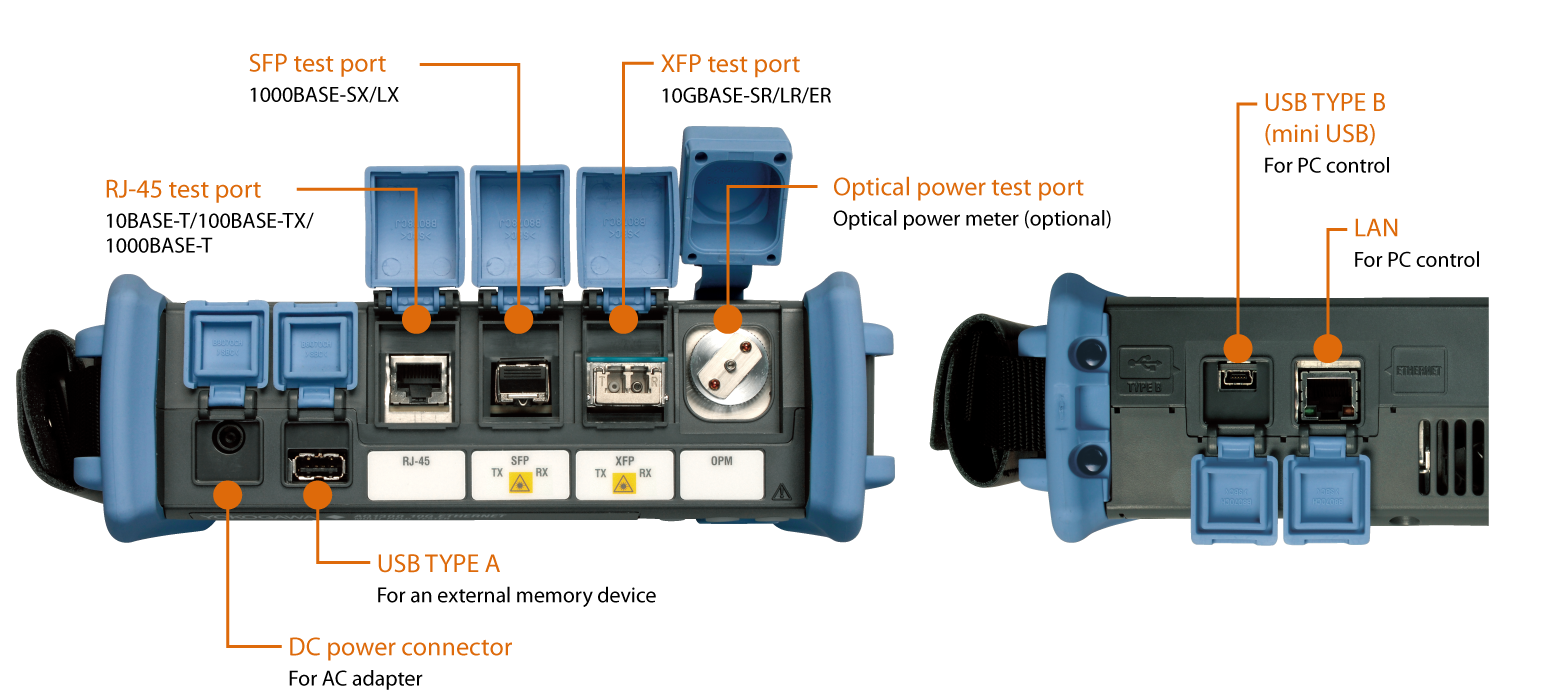

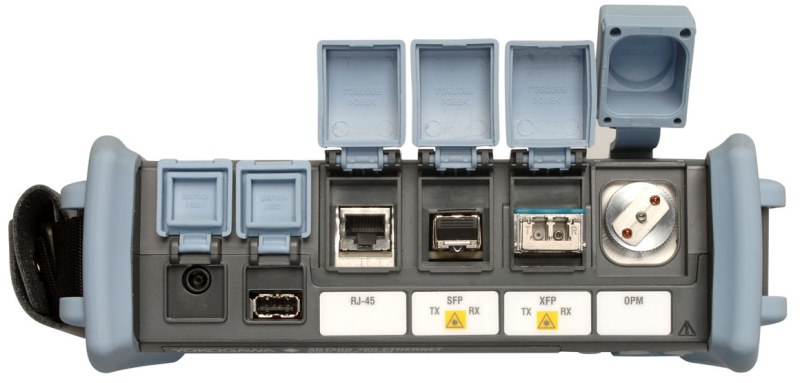

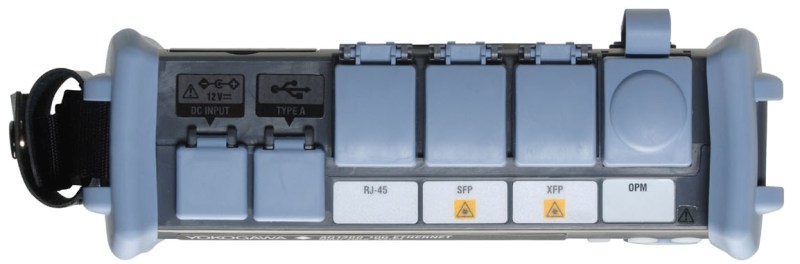

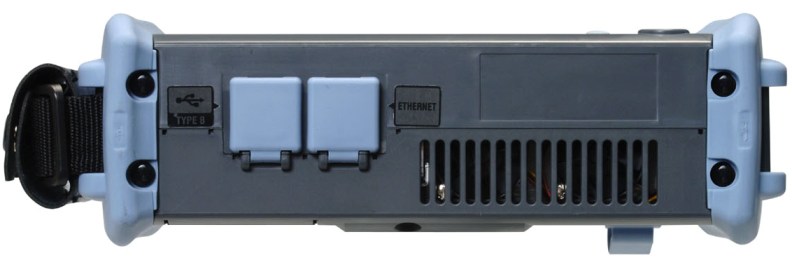

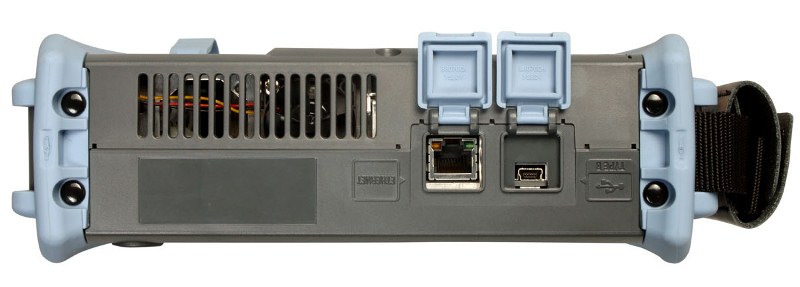

顶端视图/博托姆视图
