AQ6370D电信光谱分析器600-1700纳米

AQ6370高速度高性能光谱分析器对光通信系统和光学组件定性13个内置光学分析函数和7个微量计算广度应用可用简单函数密钥使用洋川继续提供高质量产品简化业务实践

请求引文

技术支援

固件

AQ6370光学浏览器益惠

YokogawaAQ6370演程灵活简洁

世界类光学性能和灵活性*
高波分辨率:0.02nm
广近内动态范围
单模式多模式纤维测试能力,通过相同的光学输入:上至GI62.5/125nm
脉冲光度能力

改善测量传递
快速测量
快速数据传输存储

加速开发自动化测试系统
支持GP-IB、RS-232C和Ethernet接口
兼容SCI并支持AQ6317数列远程命令
内置简单宏编程函数

增强用户友情
支持鼠标键盘操作
追踪缩放能力

便利频繁数据处理
大内部用户存储器5000+
支持USB1.1兼容大型外部存储设备

包括波长校准源*
分片光谱分析器行业截至2006年1月

快速计量

006TmAq637002 新建高敏度模式通过新开发的减少噪声技术,AQ6370可快速完成测量,即使高敏感度设置也是如此测量弱信号时,这势在必行一种新的敏感度模式可坐5倍快*

无缝扫荡
电放大器电路增益控制系统改善后,信号扫描速度提高,需要多放大器增益设置完成全跟踪新系统实现十倍快速扫描

006TmAq637004 快速密钥响应应用快速微处理器和新算法、键响应时间和初始硬件安装时间新系统实现百倍快速响应*

快速数据传输和存储

006TmAq637005 爱瑟网提供比GP-IB数据传输*高百倍数据传输速度

006TmAq637006 GP-IB提供比传统GP-IB*高十倍数据传输速度

USB数据记录/检索速度比软盘*提供最多十倍可移动存储器

求同存异

006TmAq637007 增加数据采样点数(最大50,001)后,AQ6370可用高分辨率测量波长范围(span)单扫可完成三次扫描

*对比AQ6317序列光谱分析器

加速开发自动化测试系统

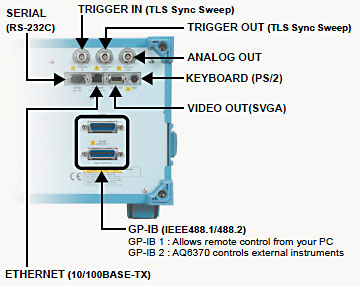

AQ6370装配两个GP-IB接口RS-232C和Ethernet接口兼容标准编程语言并支持AQ6317命令易编程Macro程序是一个有用的内置函数制作简单自动测试程序

兼容sci

SCII文本标准代码和格式符合IEEE-488.2AQ6370标准远程命令与SCPI兼容计算机测试语言和测试应用软件大都可用

AQ6317电容模型

ANDOAQ6317序列是Yokogawa最畅销光谱分析器AQ6370支持私人远程编程代码和AQ6317序列格式使用户更容易升级当前测试环境

注意:某些命令可能因规格和函数变化而不兼容

图像OSA升级现有测试系统

macro编程

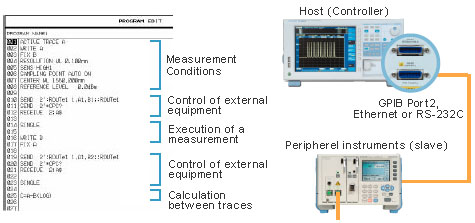

宏编程使用户通过记录用户实际按键和参数选择很容易创建测试程序一程序可包含多达二百条程序线,程序可称子程序令主程序简单化此外,宏程序可以通过Ethernet、RS-232C和GP-IB端口控制外部设备(GP-IB2)。外部个人计算机无需构建简单自动测试系统

Labview-Driver支持

LabviEWYokogawa向用户提供LabviEW驱动AQ6370
说明:LABVIEW是美国注册国家工具商标

简单自测试系统实例宏程序

增强用户友情

遗传性

AQ6370继承前端面板运算并函数密钥分配

前端面板密钥

参数输入窗口
屏幕上显示项密钥
鼠标选择参数操作

008TmAq637011

MOSSE键盘操作

可轻易操作AQ6370鼠标而非前端面板键微博显示条件可直接由鼠标指针改变键盘输入标签和文件名有用

面板键函数按右键显示面板键函数按右键显示

直接参数项
向导指针移位时转换指针

微信ZOOM能力

跟踪缩放使得有可能修改显示条件,如中心波长和波段,点击并拖动鼠标选择指定区域放大无需再扫新显示条件分析函数可以在放大区执行

概述窗口

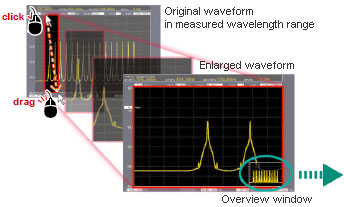

微量放大后,概览窗口出现并显示全微量通过拖动窗口缩放区边框鼠标,主跟踪窗口显示区可修改

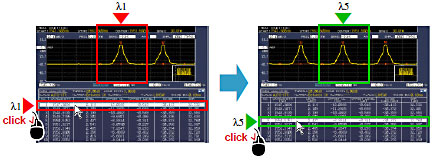

分析屏幕轨迹也可以缩放选择分析结果表上行项时,显示区自动移位,对应信号居于显示区这使得更容易验证分析数据精度

便利频繁数据处理

大型内部计量

008TmAq637017 AQ6370内部存有128MB用户区,可保存测试集、波形分析结果和宏程序文件大到省下五千多条迹

缩略文件预览方便从千文件中查找文件缩略文件预览函数并用外部存储器工作

支持使用1.1模数

AQ6370有两个USB1.1兼容接口支持大容量存储器,如闪存盘和硬盘驱动器可移动静态存储量超过1GB和USB兼容容量超过40GB的外部HDD(2006年1月)

世界级光学性能和灵活性*

*分片光谱分析器行业截至2006年1月

Excellent签名划分

AQ6370使用双通单色机结构实现高波分辨率(0.02纳米)和广近动态范围(70dB)。近距离分配信号和噪声可单独测量OSNR测量50GHz间距DWDM传输系统并成功实现多波长源EDFA评价

闭合动态范围
70db峰值++0.4nm分辨率设置0.02nm

边框

电源:+20dbm to-90dbm
AQ6370测量光电达+20dbm,可直接测量光放大器和拉曼放大器泵激光等高功率源测量灵敏度可按测试应用和测量速度需求从7类中选择

波长:600纳米至1700纳米
AQ6370不仅覆盖电信波长,还覆盖显光波段,用于家庭电子学、医学和工业材料应用

级敏感设置;
NORM Hold、NORM自动、NORM、MID和High(1、2和3)对应敏感度从-60dBm到-90dBm

高动态范围模式设置;
CHOP和Switch
模式通过减少误差光影响获取更好的动态范围并应用MID和High模式

多边模型Fiber测试能力

AQ6370使用自由空间输入结构可处理最多62.5/125多模纤维支持单模式纤维的相同界面上。多模纤维常用高速Ethernet网络,如GE-PON
自由空间输入还有利于测量重复性,因为输入连接器插入损耗变小于单色板内有光纤的其他输入类型

850纳米激光样本波形多模纤维(62.5/125毫米)

自由空间单色器输入结构

拉光计量能力

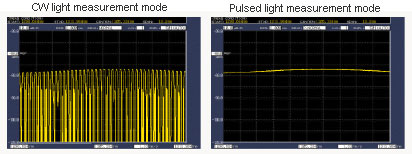

AQ6370可捕捉脉冲信号峰值电量使用PEAKORD或外部提供触发器与测量信号同步它可以应用到传输环测试电信系统上,也可以应用到激光芯片开发初级阶段低功率测量上,因为它使用高敏感模式

样本波状脉冲光信号

实时远程操作监听和故障解析

可选应用软件

AQ6370Viewer设计PC应用软件与Yokogawa光谱分析器AQ6370与AQ6370完全相同的用户界面和函数,便于显示和分析AQ6370获取的波形数据

远程控制函数

远程控制允许从以太网网络任何地方控制AQ6370光谱分析器这使你感知设置测量条件和分析参数,对实单元执行测量因以太网快速数据传输速度,测量数据可实时更新帮助诊断生产线故障,定期观察实验室的长期测试,以及其他应用注:数据更新速度视网络性能和条件而异

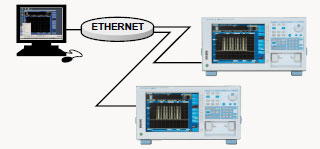

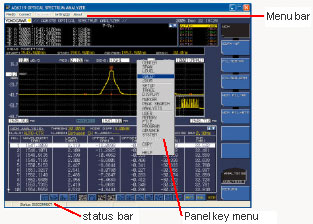

Ethernet远程访问图像使用AQ6370查看器远程控制函数

有利函数

PASS/FAILATO测试功能

波形可自动判断为PASS或FAIL使用模板函数上下限可设置并测量波形可自动比较有效减少时间和人为误差评估,特别是生产线测试模板数据可创建并存储于AQ6370可使用外部计算机扩展表编辑

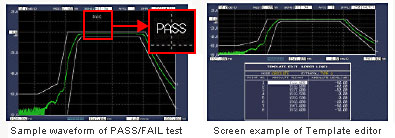

Pas失效自动测试

8月13日分析功能

十三类内置分析函数可选用前端面板或鼠标操作分析函数键
函数自动执行指定分析并提供结果结果可保存到存储设备中

13自动测试

WDM分析
WDM-NF分析
DFB-LD分析
滤镜分析等

分析参数窗口

单项分析所有参数都显示在一个对话框中易安装

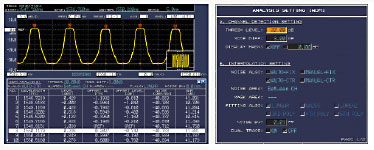

13自动测试1

7TRACULATIONE功能

AQ6370有7个单个测量数据某些轨迹可用于计算(双轨减法和加法)、MAX/MIN持有量、平均值和曲线安装

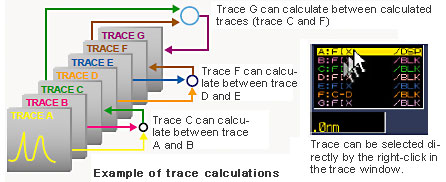

7跟踪Cal1

增强曲线适配函数
曲线适配函数近似技术排除波形上噪声和/或信号重叠的影响曲线适配法可以从高斯法、洛伦兹法、第三保理法、第四保理法和第五保理法中选择曲线适配可应用到单个跟踪填充区可用线标设置(L1和L2)。
