DM7560数字多米6.5
Yokogawa理解您的测试需求应用随时间变化快速和不可预测市场多米设计不适应这些意外情况,需要用户在需要时购买更多设备MD7560填补空白
灵活性
- 非典型多维计MD7560组合脉冲镜和DMM专用功能
- 视测量为趋势线并实时统计分析
- 选择多种显示格式之一:趋势线、直方图或弧尺度
准确性
- 6.5位数解析法提供精度无折

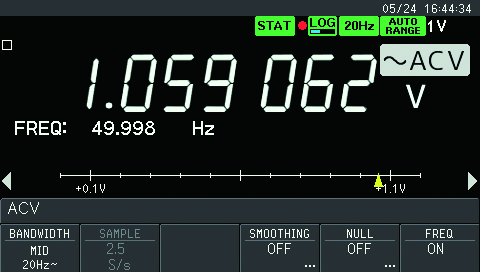

- 内置电线循环滤波从测量中去除50/60赫兹调和
效率
- 单机使用或综合自动测试系统
- 限制GO/NOGO瞬态分析功能
主特征
- 全色高分辨率显示
- 高速数据记录每秒达30k点
- 大容量内存达100k点
- 趋势/直方图分析实时和离线提供
- 多PC接口选项(USB、Ethernet、GP-IB、RS-232启动自动化
应用实例
- 监听电池电流耗
- 传感器测试
- 制作测试
- 研发/服务
- 电压参考测试
弹性显示格式

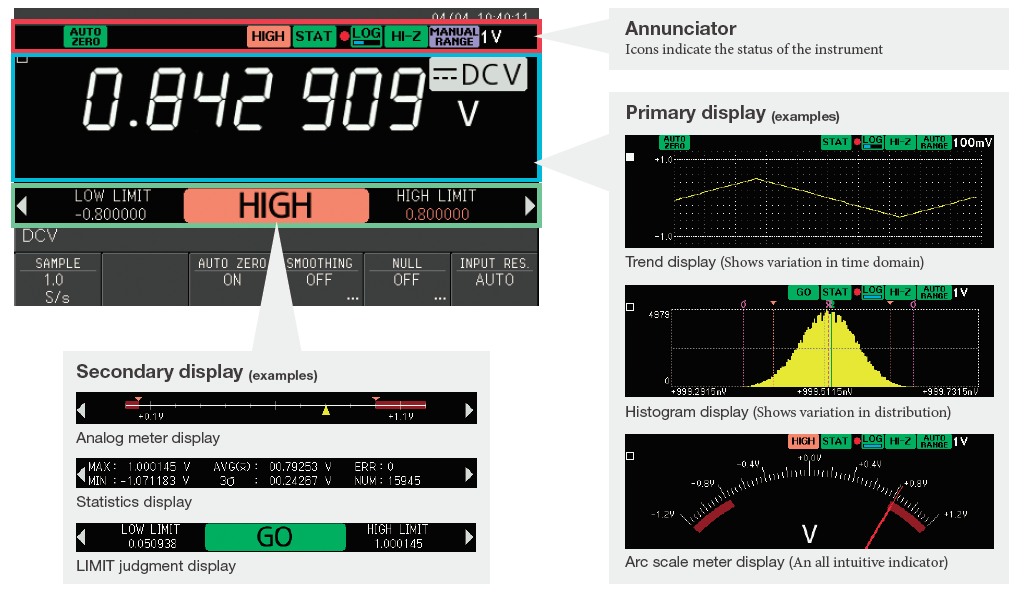

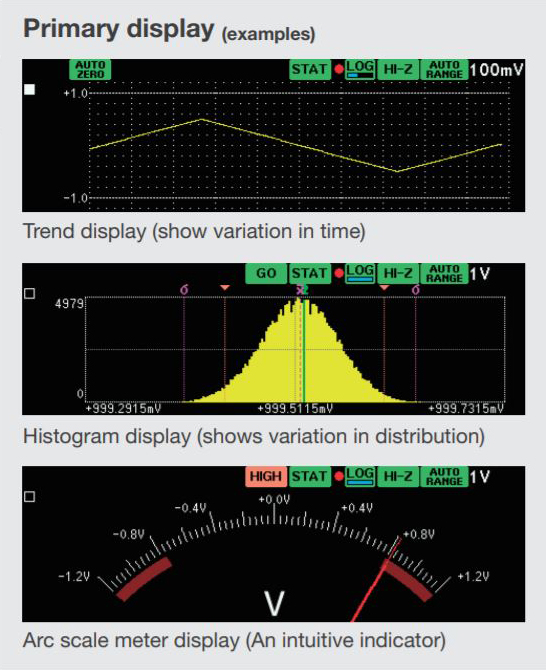

大型4.3英寸高分辨率显示器使用主显示区和二级显示区软组合提供综合数据观察
显示组合示例

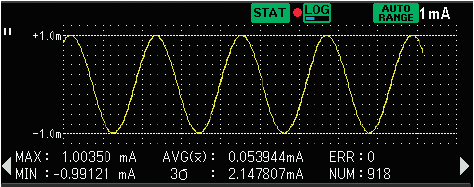

趋势图+统计
DMM7560显示显示器上各种可视化上方显示时域趋势图,下方显示数据统计
数值值+频+模拟表

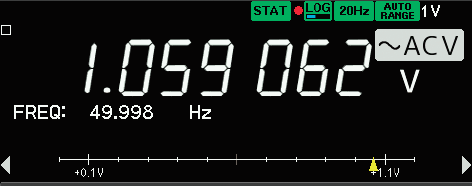

用户可同时显示输入信号电压和频率并发数值和指标
高速数据日志
最大30ks数据日志率
批量模式中数据可登录内部存储器,高采样率达30ks/s数据登录存储器可复制到USB存储器并用PC分析
CCI2WLN4WLQ函数

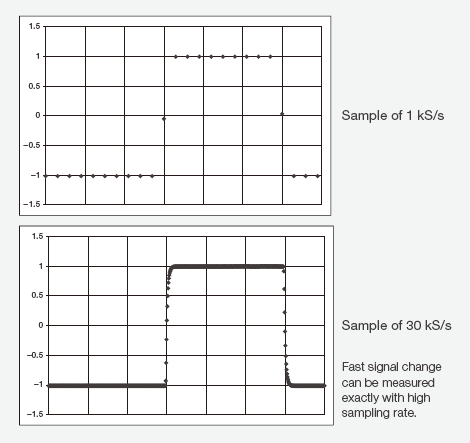

设置MD7560至30kS/sec用户可查看2Vpp测量10ms脉冲宽度的细节
高容量存储器
内存100k点允许长期高分辨率数据日志,即使是高采样率数据日志连续测量27小时以上,样本速率为1S/s
可用日志速率
| 采样率 | 一号 | 一k | 30k |
| 日志时间 (h:m:s) | 27:46:40 | 0:01:40 | 0: 00:03 |
触发数据日志

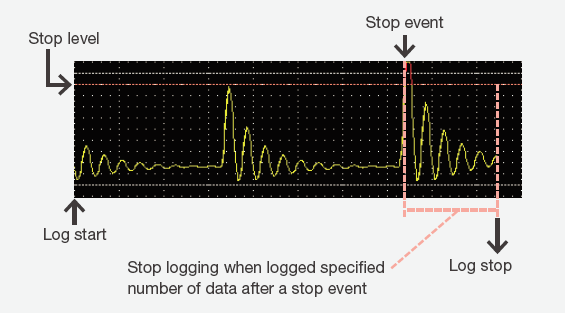

触发事件,如测量级、LIMIT或EXTIGER可停止日志记录用户可指定事件发生后存储数据的数量
信号级事件可停止数据记录
PC基础分析

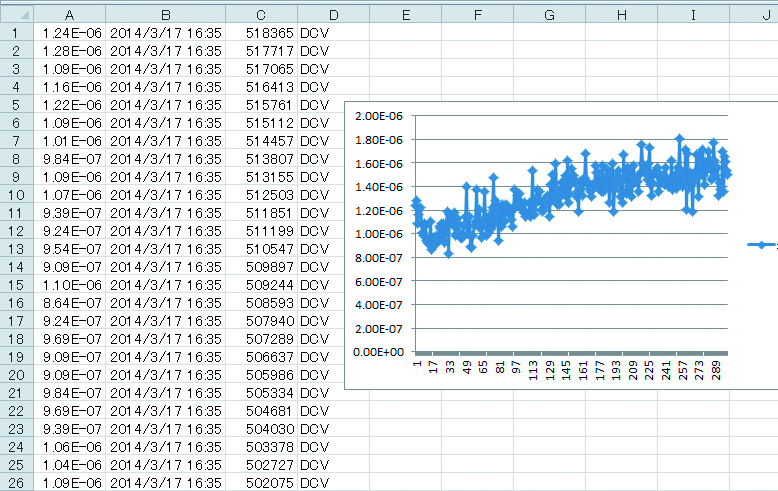

用户可转读到PC文件作更详细的分析
离线数据分析
回收率测量

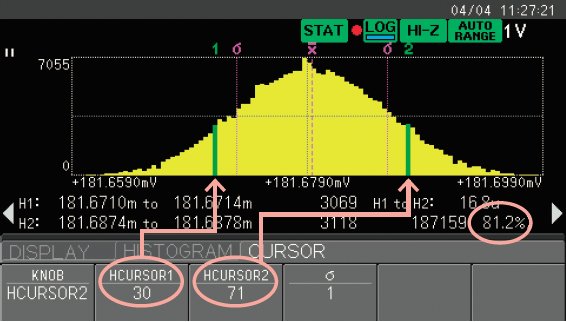

通过上下限值定位直方图显示器上光标位置,用户可显示数据数、比整数据数(%)和增产率
斜率和其他计算可用光标控件直方图显示
时间趋势分析

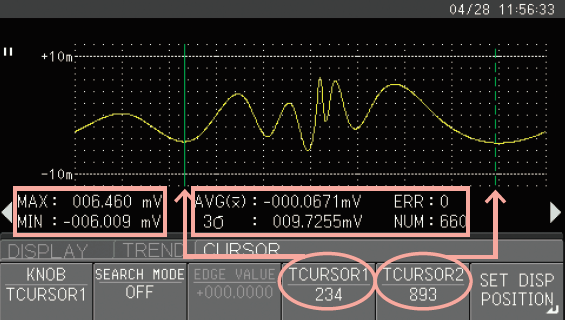

趋势图中可计算选定时间段统计数据
自动计算光标指定范围MAX/MIN/AVG等统计数据
深入分析

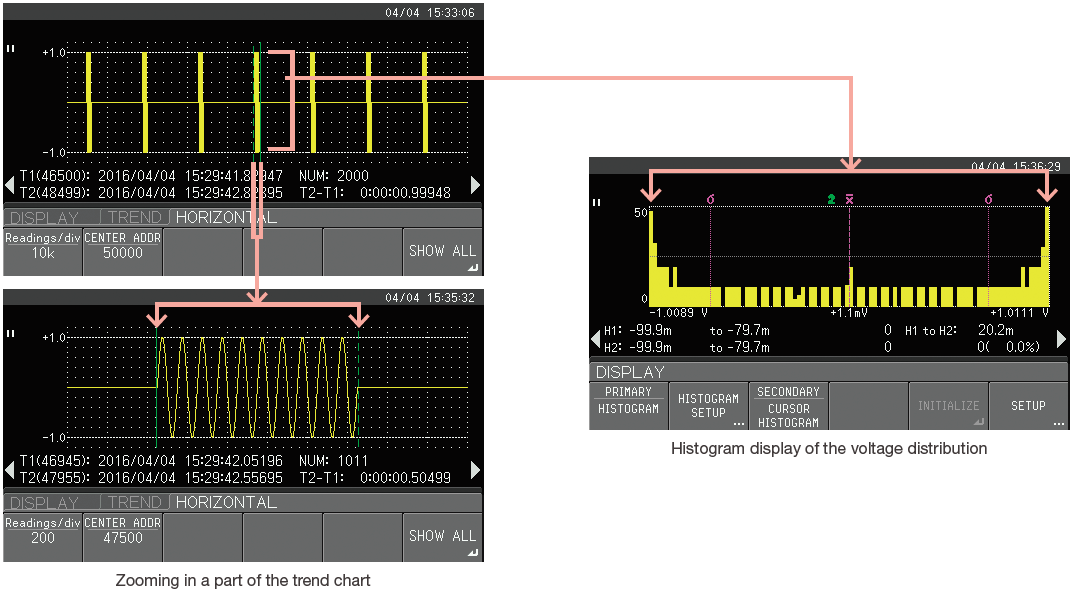

用户很容易缩放查看趋势图放大部分或显示缩放区域成直方图
生产率提高
判断结果分析

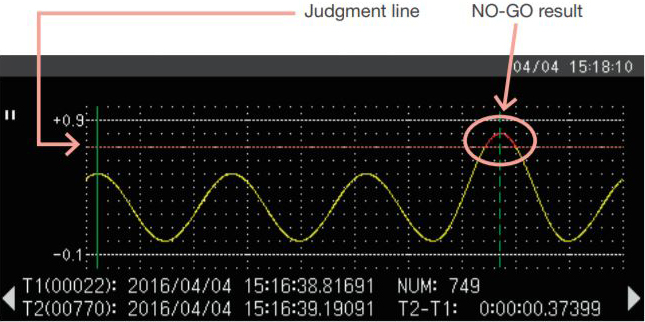

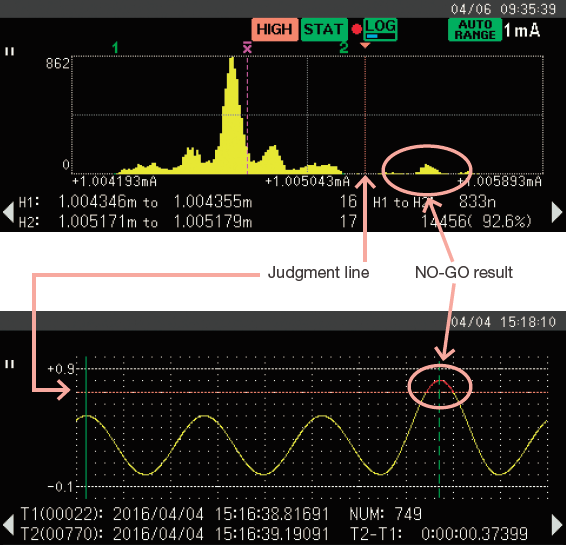

直方图和趋势图都显示LIMIT判断结果抓取NOGO结果数显示在直方图显示中,并清晰显示NOGO结果捕捉时间显示在趋势图中

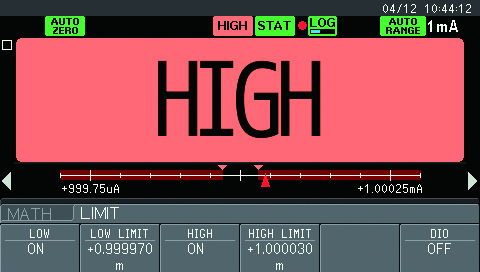

大字体显示
很容易从远处看到
PLCs设置控件
DM7560可以通过可选RS-232接口存储/回调10个装置,以便能够从PLC灵活控制工具
信号输出依据LIMIT判断
LIMIT判断结果可以是DIO终端信号简化自动化测试系统实施
SCPI适配远程控制
除标准USB接口外,Ethernet、RS-232和GP-IB也可用用户可用行业标准SCPI命令编程

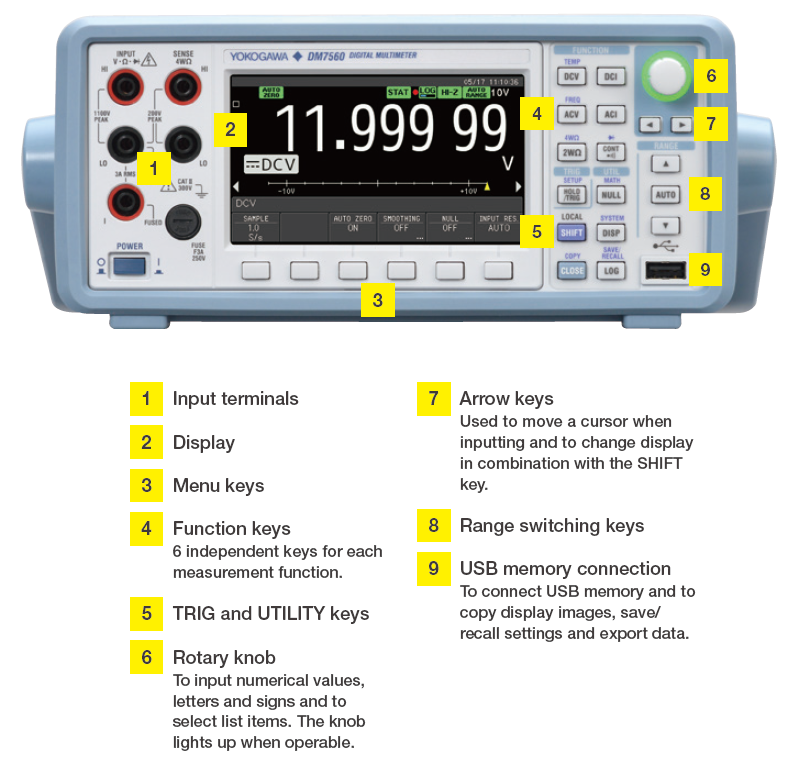

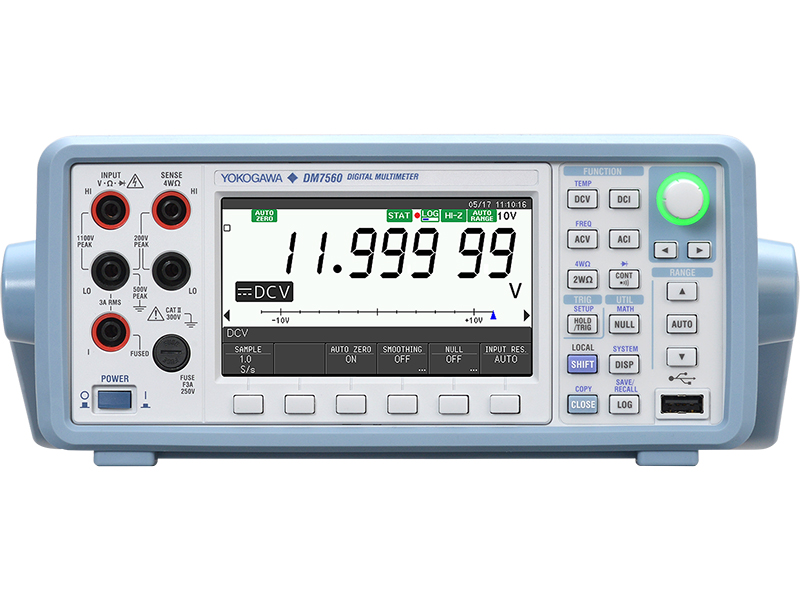

前端面板

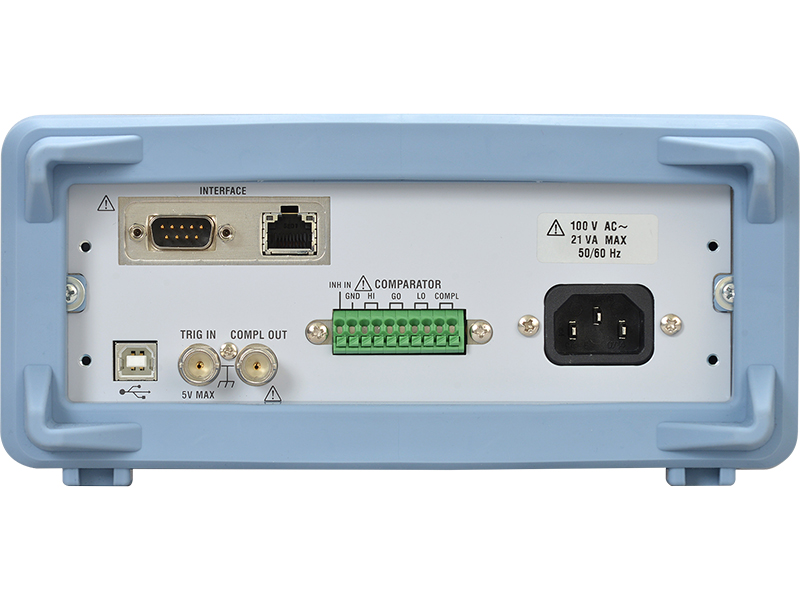

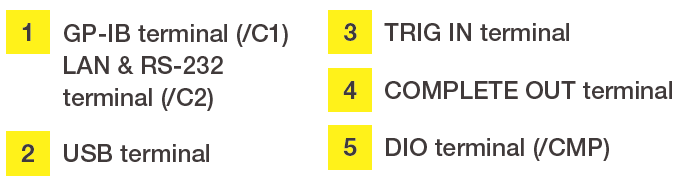

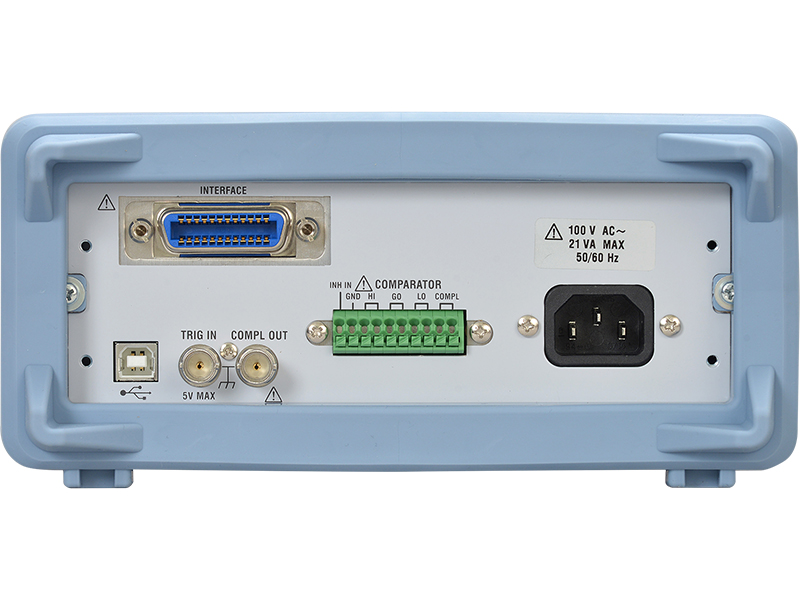

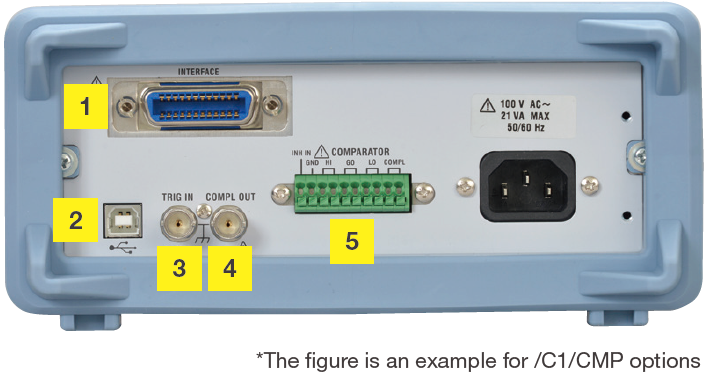

后院面板
