XViewer 70-1992/XViewerLITE
XViewer系统为Windows设计一个脉冲应用程序,与Yokogawa数列脉冲镜和DL850序列/SL1400运算XViewer允许你显示DL获取波形函数(使用Viewer函数),执行文件传送并远程控制DL序列工具
XViewerLITE免费下载版
XViewer软件应用程序设计与YokogawaDL数列数组镜像仪和范围命令允许显示获取波形数据,执行文件传送并远程控制DL序列工具除简单显示波形数据外, XViewer多功能与DL序列工具提供函数相同缩放显示、光标测量、波形参数计算并执行复杂波形数学XViewer二进制数据很容易转换为CSV、Excel或浮点十进制
Xviewer还可用YokogawaWE7000或SL1000高速数据采集硬件显示和分析波形文件

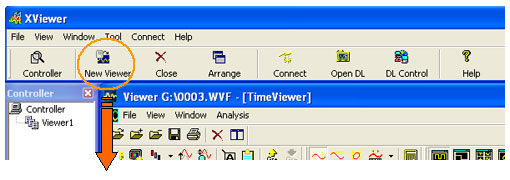

查看器
主缩放显示
XViewer缩放函数工作方式与dl工具工作方式相同显示全波形并同时缩放波形子集波形横向垂直缩放即使是大波形数据(比2GP多DL850可快速查看)缩放窗口可自动滚动(可变方向和速度)。

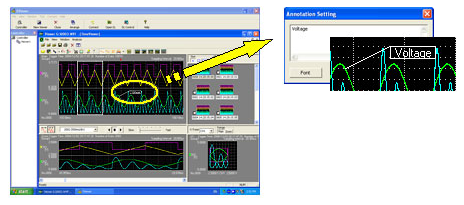

注释性
可按需在波形查看器窗口中插入注释全部注释加波形可按显示打印

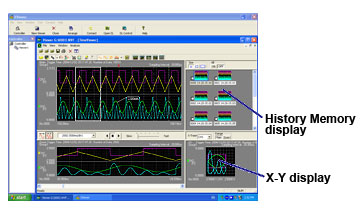

历史存储器显示
使用DL数列器历史存储器,您可整理并显示多获取波形缩略图所选波形扩展并显示在主屏幕上多波形也可以叠加
光标
使用光标可显示光标相交波段的测值有三大类光标可用:水平光标、垂直光标和X-Y光标如果显示两个光标,则可计算并显示两者之差

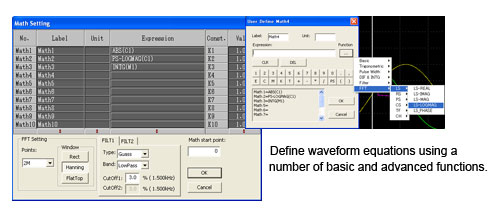

波形计算(只有数学版可用)
最多32个基于显示波形数据数学波形可计算并显示除简单加法外,减法、乘法和除法,用户定义方程可使用多功能创建,包括:三角法、分化/集成法、脉宽计算法和六类FFT计算法FFT最多2M数据点分析可实现,并有各种功能可供频域计算,如功率频谱和转移函数(宽度和相位)。数字滤波计算噪声拒绝和其他应用
FFT显示
频域波形显示在专用FFT查看器窗口中

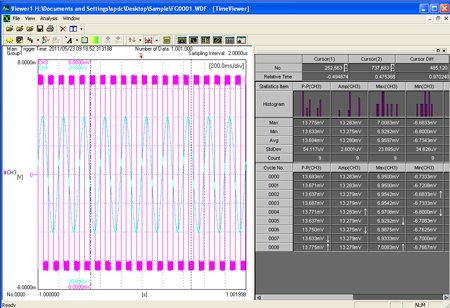

自动化波形参数测量
参数显示波形可自动计算并显示26参数可选择选择参数计算自动执行,测量结果显示在列表中(显示在左侧)。
计算结果可存入 CSV文件
循环统计和历史统计函数都用DL序列工具提供,当软件版本为1.70或以后时也可以用XViewer提供直方图统计结果也可以显示统计结果可存到.csv文件

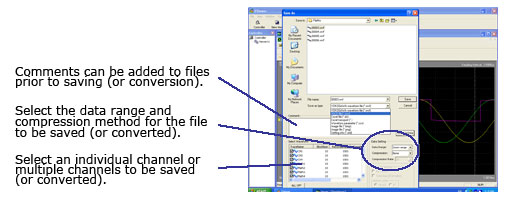

数据转换
双格式波形数据文件(因小小数据传输用)可转换为ASCII、Excel或浮点度小数格式并用电子表格程序打开也可以转换成MATLAB格式文件,然后输入MATLAB
MATLAB注册商标 MathWorks公司在美国

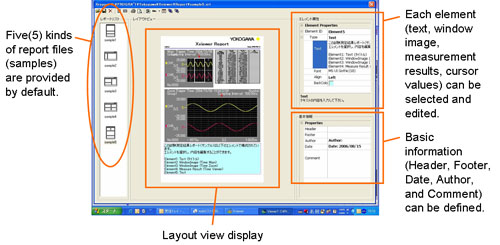

编报
- 可使用显示波形、光标值、参数测量结果和文本数据编译报表五(5)类报表文件(样本)默认提供样本可自由编辑或整理原创报表

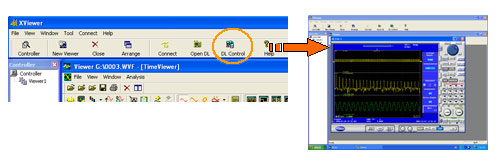

远程工具控制
XViewer支持Ethernet、USB和GP-IB接口,允许你使用PC控制DL序列*工具Xviewer连接到的屏幕前端面板虚拟图像显示在PC上可远程操作,使用PC鼠标在虚拟屏幕上点击键仿佛按dl上的实际键
* DL1700除外

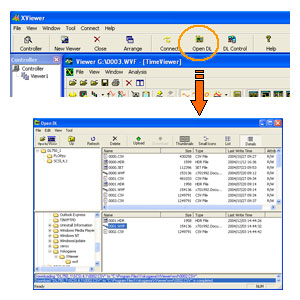

文件传输
可使用Ethernet、USB或GP-IB执行文件数列*工具与安装软件的PC之间的传送连接dl时, XViewer显示文件列表从列表中选择文件下载到PC
* DL1700除外
850高级实用性/JS选项
下选项函数可用本选项满足你对辅助函数的需要DL850序列主单元单无法提供
由下列工具组成此选项
| 名称 | 函数类 |

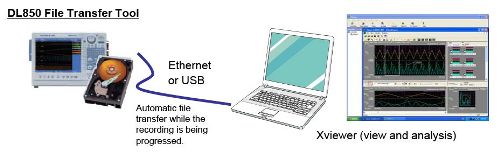

| DL850文件传送工具 | 数据文件在长段连续硬盘记录DL850序列时自动传送到PC |
| 850文件实用性 | 处理DL850序列记录的数据文件 |
- 长持续测试期间发生异常时,可分析保存的测量数据而不必停止测量
- 主单元和PC简单重复临界测量数据
850文件实用性majective函数(可用数据文件记录dL850序列)
| 函数转换 | 目录 |
| 文件合并 | 多号DL850数据文件按时间或通道顺序划分可合并成单文件 |
| 文件划分 | 大(长)记录数据文件可划分为多小文件可平均划分或提取并重存任何部分帮助您轻松处理数据文件 |
| 转换格式 | 由DL850序列记录二分数据文件可转换成CSV或浮动格式,可导入MATLAB |
MATLAB注册商标 MathWorks公司在美国

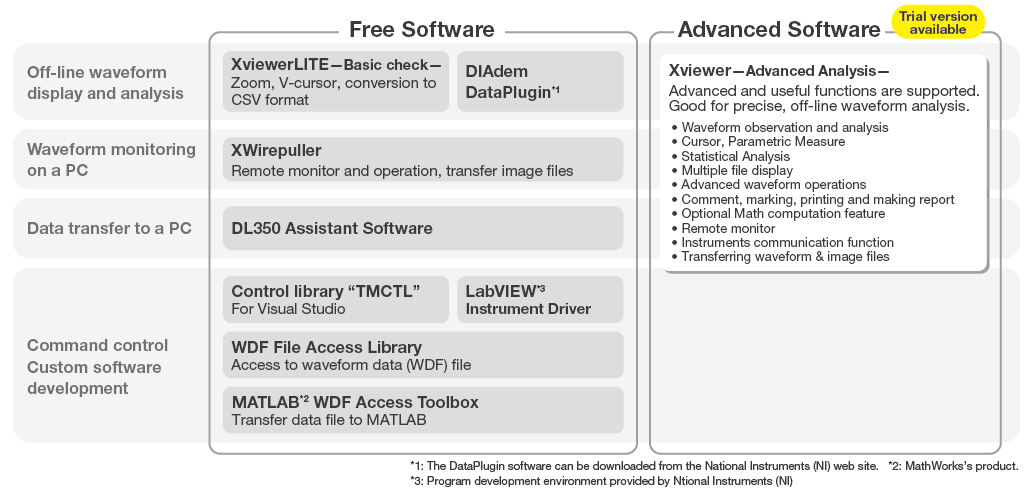

XViewer vs XViewerLITE
特征概述
兼容工具
DLM500、DLM400、DLM300、DLM2000、DL900、DL7400、DL600/DLM600、DL1700/DL1700E、DL160、SB500、DL350、DL850E、SL1000、DL750、SL1400、WE700
上列数列模型
- 波形查看器
- 通信设置(GP-IB、USB、Ethernet)
- 在线文件传输
- DL数列远程控制
- 数据转换
注释 :
- 在线文件传送远程工具控制无法使用DL1700WE7000
- DLM2000序列固件1.08版或以后需要
- 请使用最新版本工具固件
波形查看器规范
| 支持 文件类型 : |
二进制数据文件(.wvf &.wdf文件扩展) 波形数据文件ASCII格式(.csv文件名扩展 |
| 马克斯数目 显示显示 波形 : |
90/Group可设置最多10组 |
| 显示格式 : | 主机缩放历史 XY |
| 数目 划分 Windows: |
马克斯16 |
| 光标数 : | 垂直、横向和X-Y |
| 注释性 : | 批注可添加到主窗口、缩放窗口和XY窗口 |
| 自动化 计算 波形 参数: |
马克斯28项,如P-P、Amp、RMS和Freq 循环统计和历史统计软件版本为1.70或以后提供 |
| 报表 函数显示 (Xreport): |
报表使用显示波形、参数测量结果等 |
波形计算(只有数学版可用)
| 马克斯数目 显示波形 |
三十二波形 |
| 计算精确度(分辨率): | 单浮点数 |
| 运算符 : | +--x/相位移位 ABS、SQRT、LOG、EXP、NEG、SIN、COS、TAN、PH、DIF、DIF、INTG、INTG、P2P3F2F2F2FV、PHHWL、PWLLLLLLLLLLLLLLLLLLPWULLLLLLLLLVLLLLLFLTLTLTLLTLLTLLLTLLTLFLLTLTLLLLLTLLLLLLLLLSLLSLSLSLLSLLSLSLSLLSLLSLLLSLLSLLSLLLSLSLLLSLLLSLLSLLLLLSLLSLSLLSLSSSS *点击来细节操作 |
| FFT点名: | 马克斯2M点 |
| FFT窗口 : | 矩形汉宁和扁平顶 |
| 数字滤镜 : | 瓜斯夏普IIR |
| 马克斯计算点数 | 12.5M数学通道 |
| 波形数据转换 | .wvf或.wdf文件扩展可转换为.csv格式 DL750数列/DL850数列实时记录文件可转换为二进制格式(.wvf)、ASCII(.csv)、Excel(.xls)或浮点de |
PC系统需求
| PC: | PC可运行Windows8Windows811Windows10 |
| CPU和内存 | 核心2Duo2GHz或快速处理器 1GB内存 |
| 显示方式 : | SVGA或XGA监视器至少65536色 |
| GP-IB棋盘 | 国家工具GP-IB板或PCMCIA卡 (使用GP-IB数据传输和远程控制时需要) |
注意 :
- 微软部分库支持结束后,视用户安全环境设置而定,软件安装和启动可能受限
购买前,请确保在环境安装并启动软件试版确认可正确使用 - USB接口使用时需要专用USB驱动USB驱动程序可以从y-Link下载
- PCCIA-GPIB卡操作不保证Windows8、Windows8.1、Windows10
模型数和后缀代码
|
模型化
|
后缀代码
|
描述性 | |
|
701992
|
SP01
|
XViewer标准版(1项许可) | |
|
GP01
|
XViewer数学版(1项许可) | ||
|
选项
|
JS01
|
850高级实用性(1项许可) | |
| 版本化 | 添加函数 | 应用模型 |
|---|---|---|
| 192或后 |
|
DLM3000 |
| 1.91或后 |
|
DLM500 |
| 190或后 |
|
所有模型 |
前版本
指令手册
- 701992 XViewer用户手册(9.3MB)
- 701992 XViewer安装手册247KB
- XViewerDL850高级实用用户手册1.1MB
- 安装前请读(XViewer升级版)146KB
