DL850E范围命令:消除实时数学处理后

GIGAZOM2引擎

任何波形抓取系统的一个基本特征是快速缩放大数据集的能力下图显示DL850E基础结构块图输入数据由输入模块A/D转换器数字化后通过GIGAZOM引擎2发送获取存储器GIGAZOM引擎2接收数据后确定触发条件是否满足,如果满足触发条件,则存储触发前后必备数据内存GIGAZOM引擎2还配有显示波形特殊引擎,并因此可高速绘制获取存储器中数据波形函数允许DL850快速显示所有数据波形,即使在2Gigapoint2x109数据点大最大存储容量内也是如此

观察波形并放大细节后,往往宜实现某些数据处理自动化以隔离信号的趣味行为对于这些情况,可选实时数学处理单元用于处理数据

实时数据分析/处理是什么

实时数学

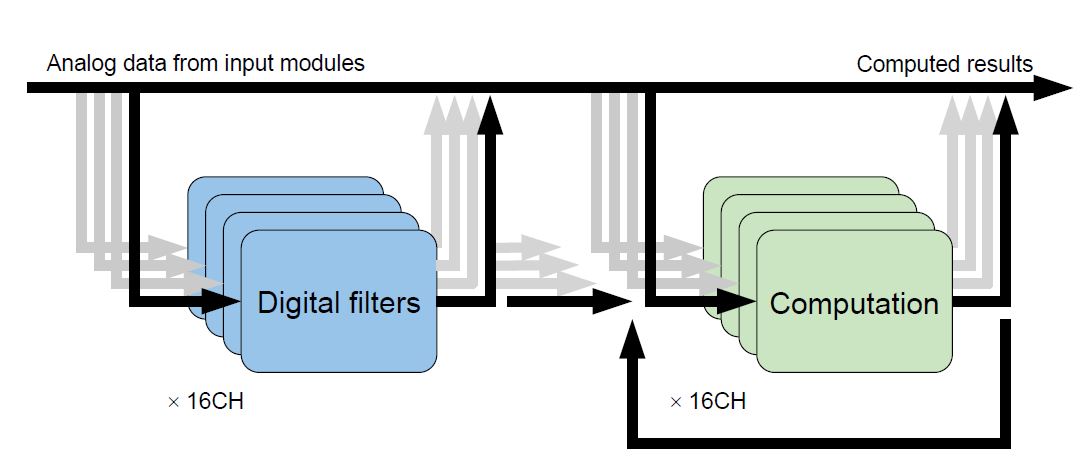

横川实时数学处理单元开发专用硬件数学电路,专门允许高速处理并提供处理信号与非处理数据信号相同特性可用实现这一点是因为信号处理发生在触发检测前和插入数据内存前结果是处理通道可用作触发源,处理值可与原数据同时存储

范围指令允许最多16个同时处理通道(称为 Math通道)。因处理方式使用硬件而非软件,计算速率可达10MS/s同时使用16数学通道,远超出PC处理和操作系统处理能力

底部文档中我们列出所有可用计算函数,下文各节将深入探索几个例子

瞬态功率测量

配电函数可循环计算瞬时有效电量并绘制显示器权函数定义如下:

集瞬时功率值为单循环计算有效功率值计算重复并更新结果图2显示电压和电流波期间T1从电压信号负对正零交叉点到下一点,电压和电流产物在每个采样周期都集成DtT1时间自动测量,此周期结束时综合结果除以T1并更新为电量值周期T2重复相同过程,此周期结束时电量值再次更新

电量计算对每个波形循环都进行计算,因此电量变化可精确记录,即使波形周期起伏不定时也是如此。举例说,波形循环时间瞬变马达启动时,DL850函数可跟踪波形周期时间变化并实时记录电量值高速计算10MS/s,DL850可捕捉所有数据并计算脉宽调波值

屏幕捕捉显示电机启动时电量测量实例DL850精确测量电机启动期间电源变化

与电机测量常与解决者或编码器测量并发范围命令还能够解码这些类型传感器以获取定位反馈

解析r数学

解析器常用于检测混合汽车和其他车辆的马达角度,因为它们在环境抗药性方面极佳。图4显示,解析器传感器使用双向感知圈并输出与转子角QQQQQQQQQQQQQQQQQ

解析器数学函数自动检测正弦信号和联弦信号的周期和阶段,与Excistage波形作比较,并由此向ServiceCorder内存提供角值供显示和日志记录归并器数学固件中嵌入跟踪环过滤器后,当解析器信号短时间中断噪声时角测量甚至稳定

实时数学福利

可选实时数学特征Yokogawa运算解包后处理并尽快向工程师获取所需结果利用数学通道触发源头、趋势化和记录数学通道存储,并使用解析者数学等计量专用计算法获取自定义数据采集系统的好处而无需定制软件

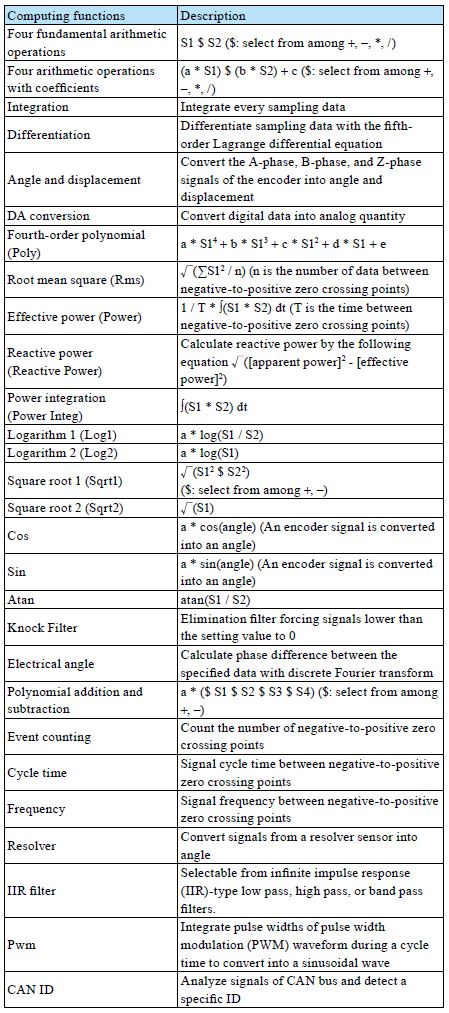

列表所有实时数学函数
