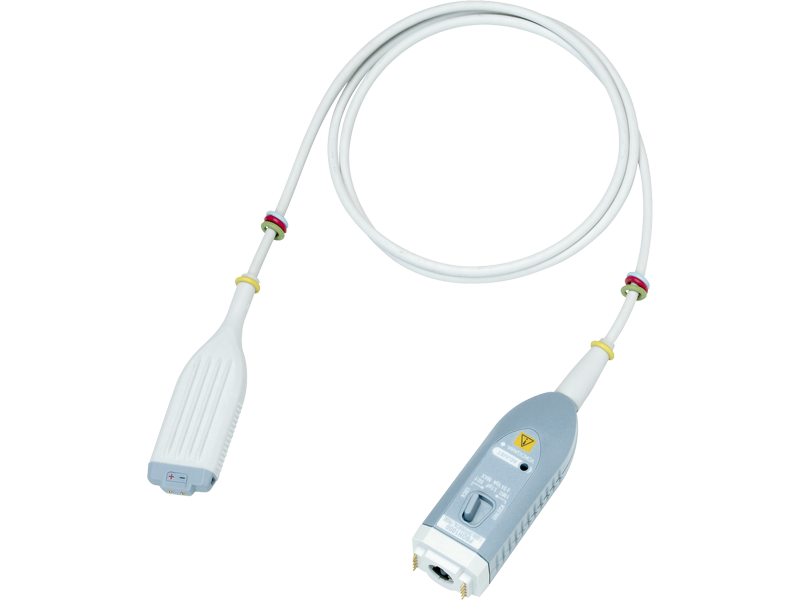

701924差分检测25V/1GHz
差分检验法
差分探针是一种基于差分放大原理的脉冲探针两点间浮动信号转换成向地面信号观察差分信号
如何使用差分验证701924
开工准备探针和数字脉冲镜并装探针接口
二叉完全插进脉冲输入并确认BNC连接器和接口插针安全绑定连接器锁定时会听到拉链点击
3级连接数字脉冲镜时,会自动设置探针减速比和输入联结
4级附加所提供附加件或附加件并建探头信号输入终端
- 带宽:CC对1GHz
- 减法比:50:1
- 连接器类型:BNC洋川接口
- 输入抗药性:1M__
- 输入能力:1.1pF
- 差分输入抗药性2MQ
- 差分输入能力:0.6pF
- 最大运算输入电压:+/-35V
- 最大差分输入电压:+/-25V
- NMax负最大输入电压:+/-35V
- 电缆长度:1.2m
- 标准配件包括:对接导线、微芯片、GND导线、联系管、插针插件、插针插件和案例车内测试环境机器人配件
- CAN总线
- FLEXRAY总线
- 供电噪声测试
- 数字电路特征测试
