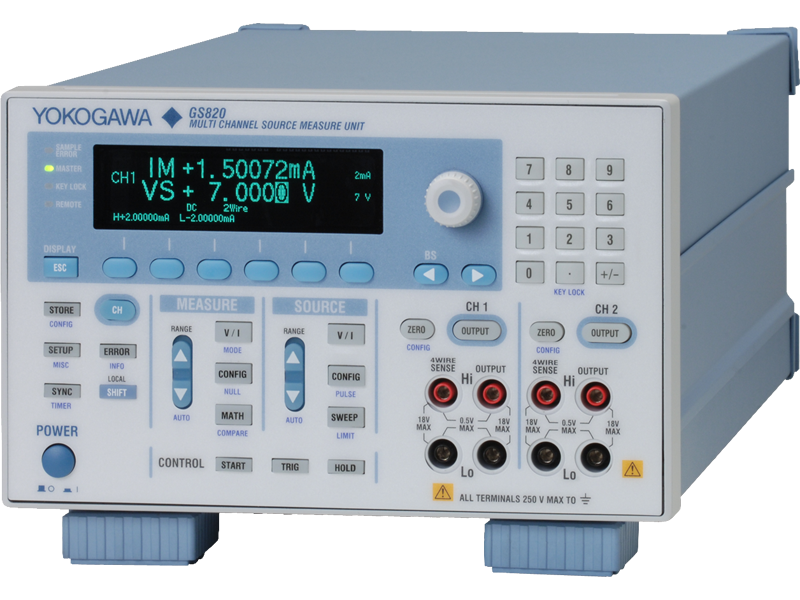

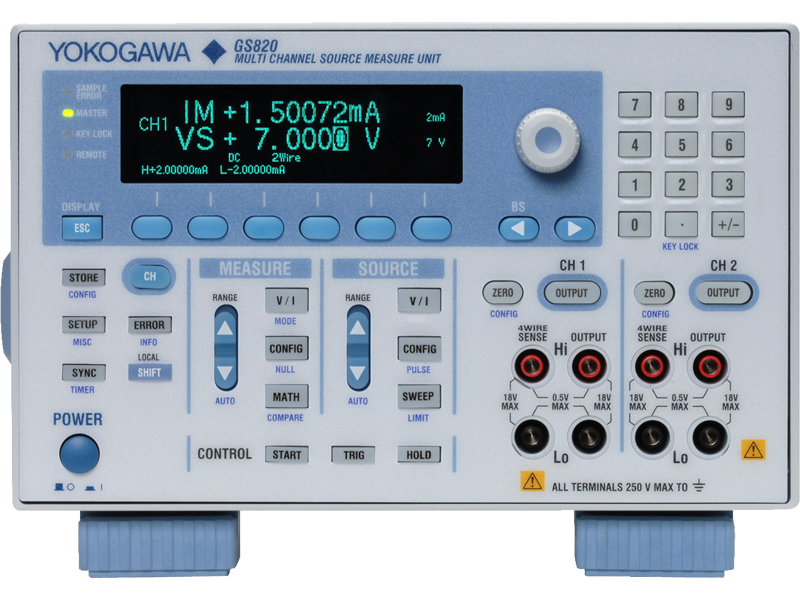

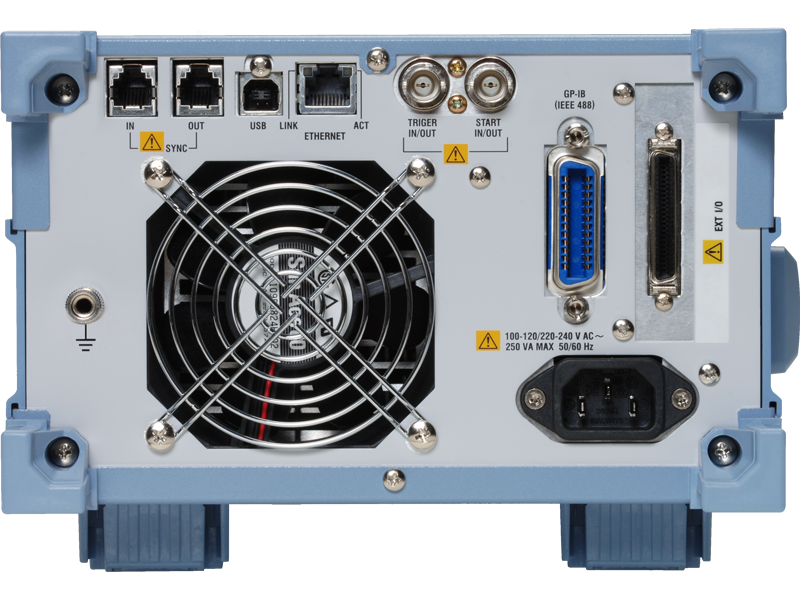

GS820多通道源量测单元

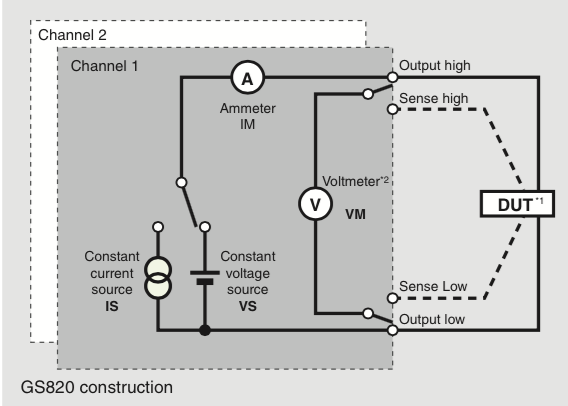

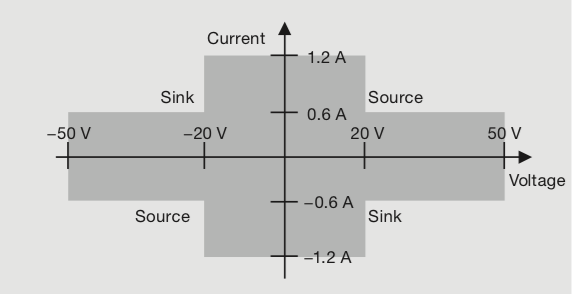

GI820建设函数

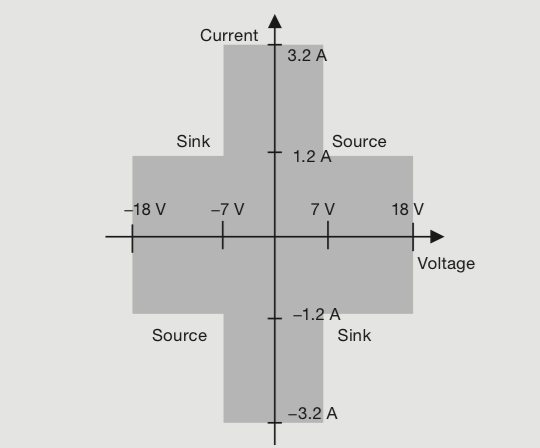

GS820装配两道模拟信道,每道由常压源VS、常电源IS、电流VM和amitIM组成
源度量通道隔离

源码度量函数

• 电荷源和电流测量
• 当前源电量测量
• 电压源
• 当前源码
• 伏特计
• im计
• 抗药性计

可选择每个通道的这些函数组成任意函数组合
允许电压感应二线系统或四线系统交换局部感应和远程感应

#1:设备测试
2:DUT电压测量

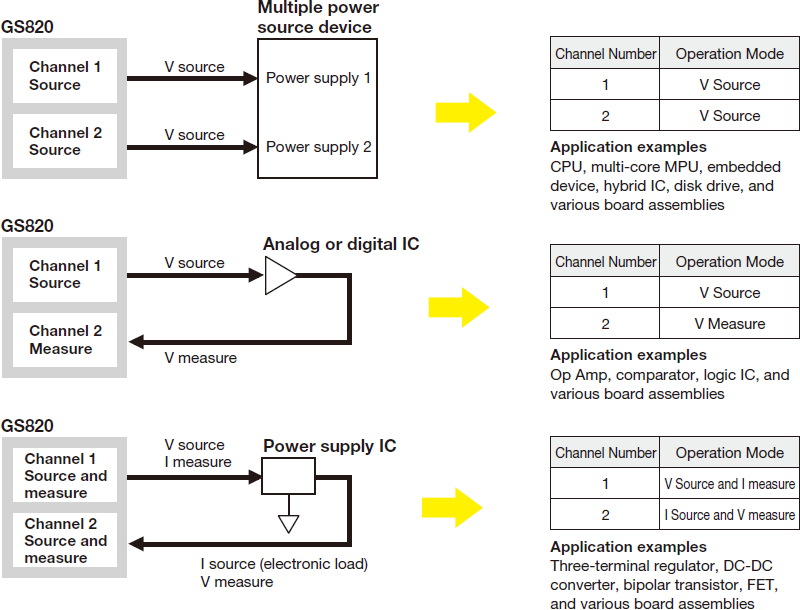

源码计算函数组合

源函数和两个信道测量函数的组合允许测试各种DUT

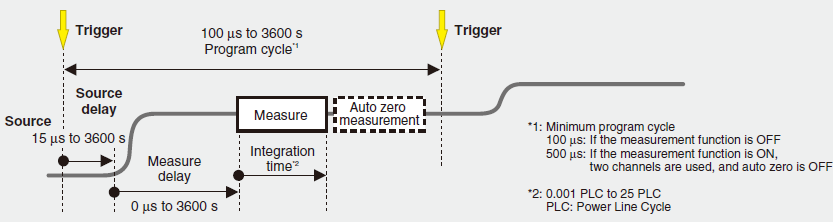

源码测量定时

基本源量定时

GS820使用内部定时器或触发输入如外部输入信号执行生成和测量接收触发信号后GS820开始生成信号可设定0.001PLC至25PLC2范围测量整合时间2集成时间自零测量等同测量集成时间设置

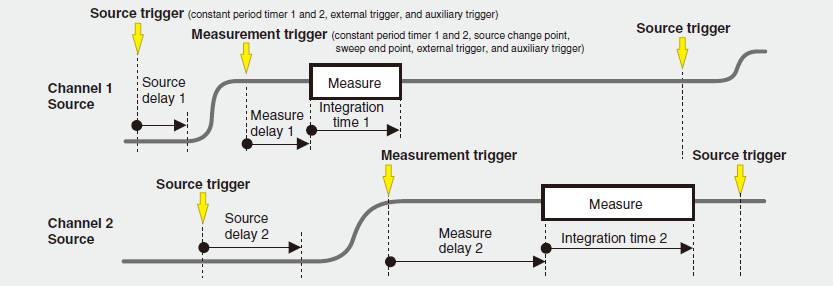

时间设置使用各种触发源

GS820允许生成触发源和测量触发源分开设置常数定时器和外部信号输入有两种类型,可用于生成触发源除这些源外,源改变点和扫描端点可用于测量触发源源触发器和测量触发器可分设并分设各种连接条件和时序组合下的每一通道、源和测量还有一个辅助触发程序可用外部信号或程序事件激活源延迟测量延迟和集成时间可为每个通道单设

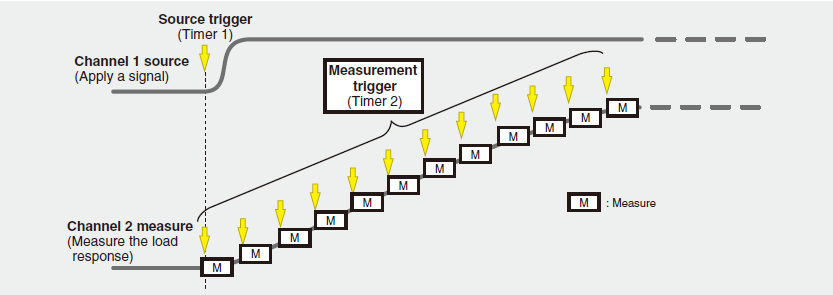

异步源量运算

GS820上各种触发源允许源和测量异步执行下图显示实例说明源和测量使用单定时器实现源周期多度

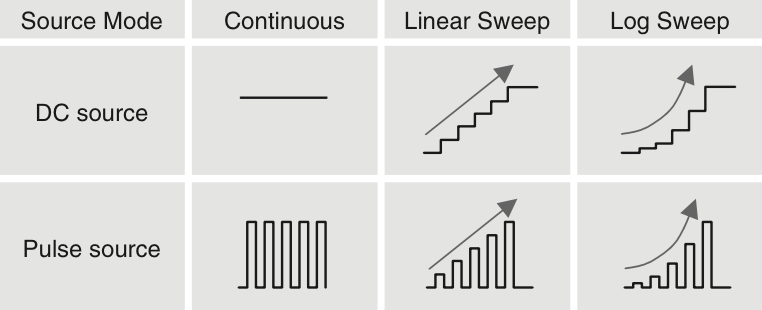

sweep函数1:预设Sweep

GE820电压/电流块以DC生成模式或脉冲生成模式操作生成模式预设操作模式,如连续输出、线性扫描和日志扫描,允许用户通过设置简单参数执行扫描操作输出级可在每个扫描模式中至少修改100-ms间隔*

1:最小程序周期

100s:如果测量函数OF
500ms:如果测量函数On使用两个通道,自动机零为OFF

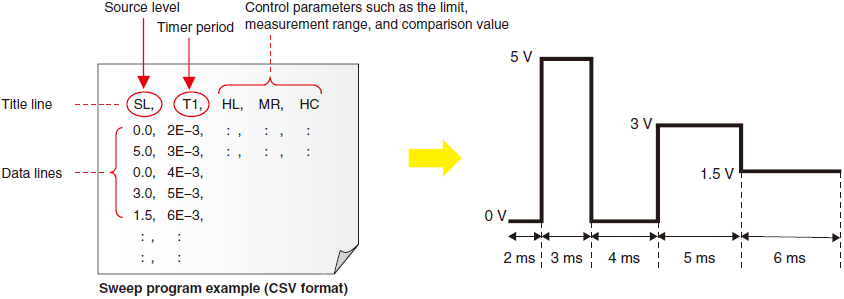

sweep函数2:任意波形生成最多100,000点并同时清除控制参数

除上文描述的预置扫波函数外,GS820还配有可编程扫波函数,允许用户定义扫波模式用户可使用电子表格或文本编辑器创建或编辑任意波形数据(CSV格式)最多达10万分GS820除源级外还能够扫扫时控参数允许控制序列同步波形生成可编程扫描模式中扫描程序可至少修改100-ms间隔*

1:最小程序周期

100s:如果测量函数OF
500ms:如果测量函数On使用两个通道,自动机零为OFF
值不包括匹配控制参数的硬件运算时间

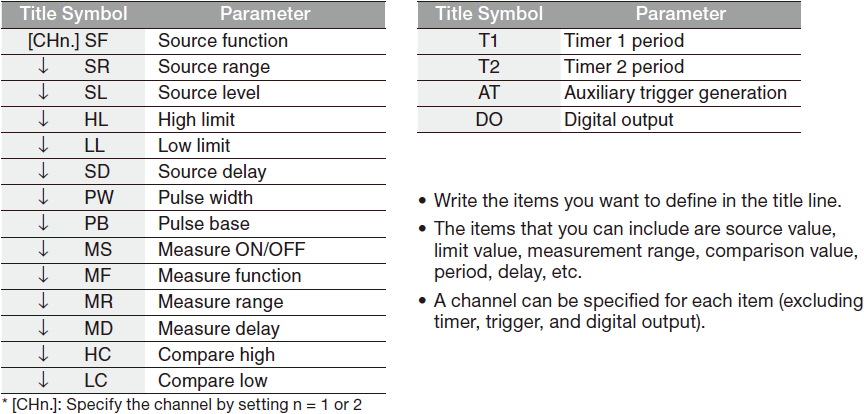

控制参数可载入扫瞄程序

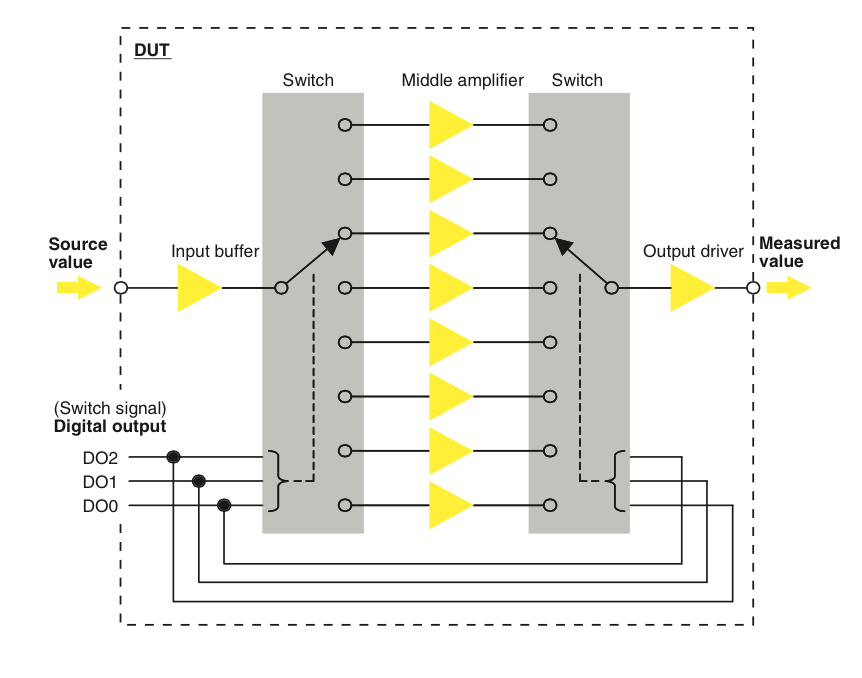

测试序列编辑(自动测试设备应用)

GS820允许编辑适合生产线自测试的测试序列用户可写程序fle参数对自动测试至关重要,例如源值、测值、高限比较、低限比较、比较结果、控制位输出等CSV格式程序fli应用使用常用电子表格编辑和查看程序

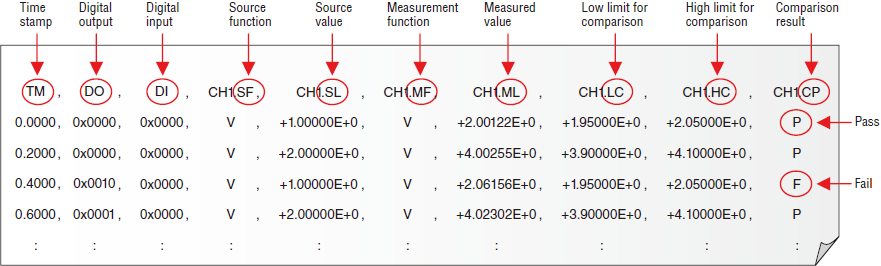

实例测量结果文件

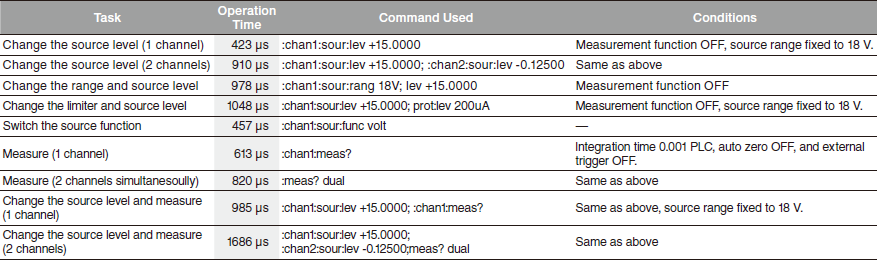

测试速度(生产线测试Takt时间提高)

GS820提供快速运算生产线测试测试速度测量结果(参考数据)显示如下:

测速值(参考数据)

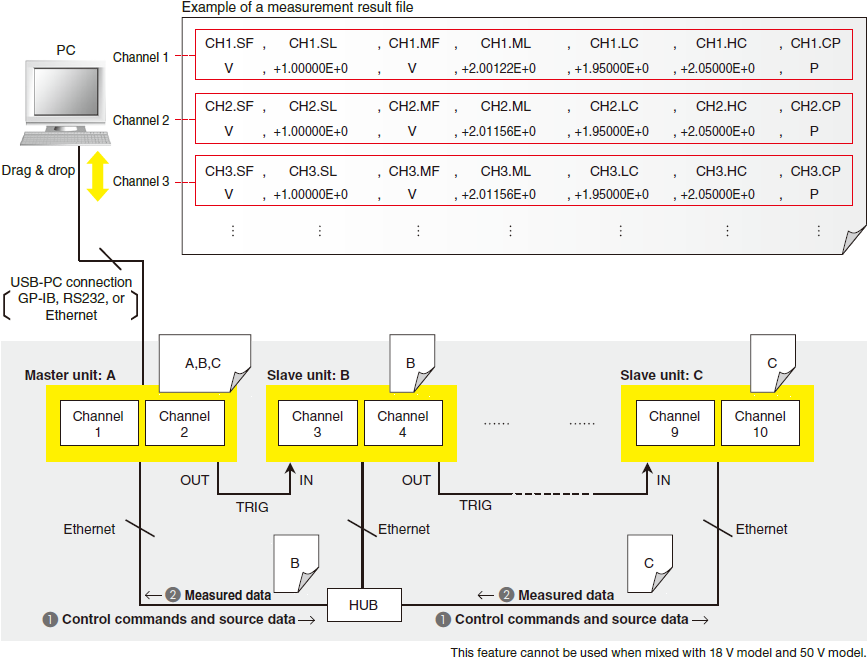

通道扩展(使用主从操作扩展至10个通道)

多GE820s可连接如下并用作多通道源量单元主从特征允许所有连接通道程序数据设置并收集,简单访问主机单元主单元(1)向奴隶单元分发源数据或(2)收集并合并所有奴隶单元测量数据完全同步所有通道可以通过连接专用触发信号线实现

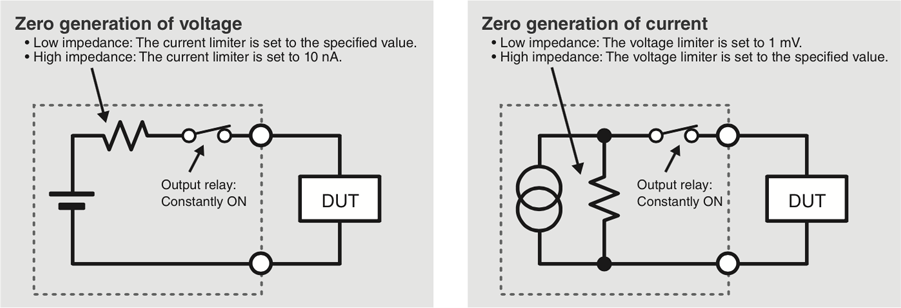

零生成函数电荷和电流

GS820零生成函数生成零电压或电流并控制当前/电压限值限制负载电流GS820停止应用电压或向零生成状态负载提供电流,允许DUT与输出中转O函数避免输出中继窃听和联系问题并减少转OFF输出时间

---

模型化	描述性
765611	GS820多通道测量单元标准模型
76560	GS820多通道测量单元标准模型
765612	GS820多通道测量单元标准模型
765602	GS820多通道测量单元数字I/O安装模型
