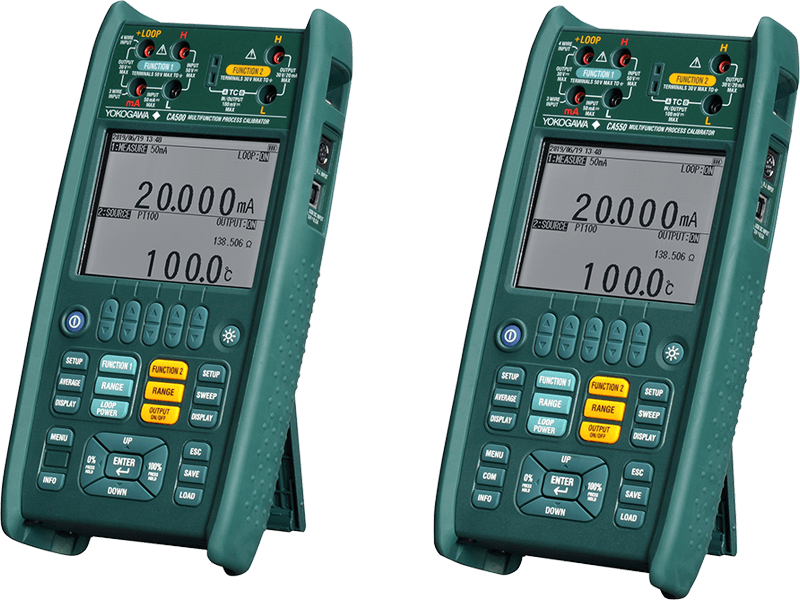

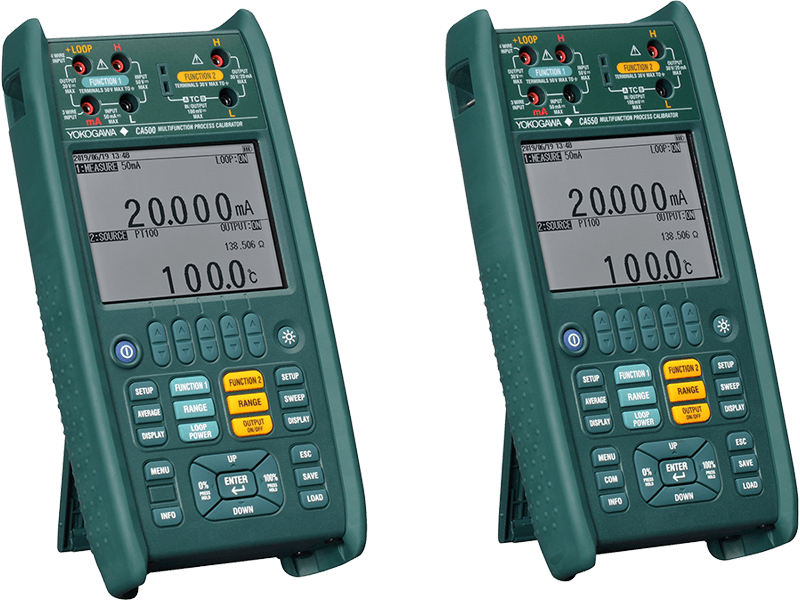

CA500系列多功能进程校准
多功能
- 源度DC电压、DC电流、RTD、TC、抗电阻、频率和脉冲信号
- 对应17类TC标准
- 对应14类RTD标准
多源模式
线性扫波函数
源源从0%持续到100%
步态扫荡函数
以阶梯模式修改输出并具体说明步骤数数级设置从2到20
程序扫荡函数
用户可设置期望输出值(%)和步骤数10步CA50020步CA550

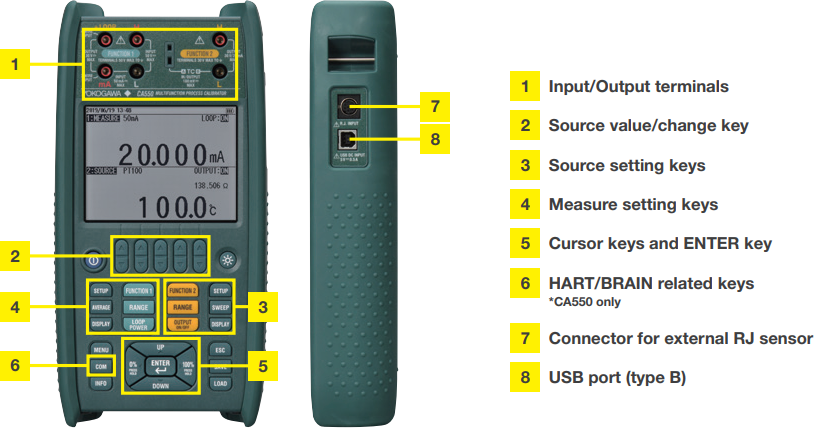

设计
函数类
自动输入输出测试
(程序扫荡)
可自动输入输出测试,为标定目标的每步设置源值CSV格式CA550主单元保存生成值、测值、误差率、日期/时间和传递/故障等校准结果
通过使用标准USB电缆连接CA550到PC,可识别工具为数据传输到PC的批量存储设备
HART通信协议*CA550
固件Ver2.03或后发
以下项目由HART通信函数支持
|
- |
|
读取 |
|
读写 |
|
写入 |
HART通信支持部分通用命令和常用实践命令
BRAIN通讯仅支持获取标签号

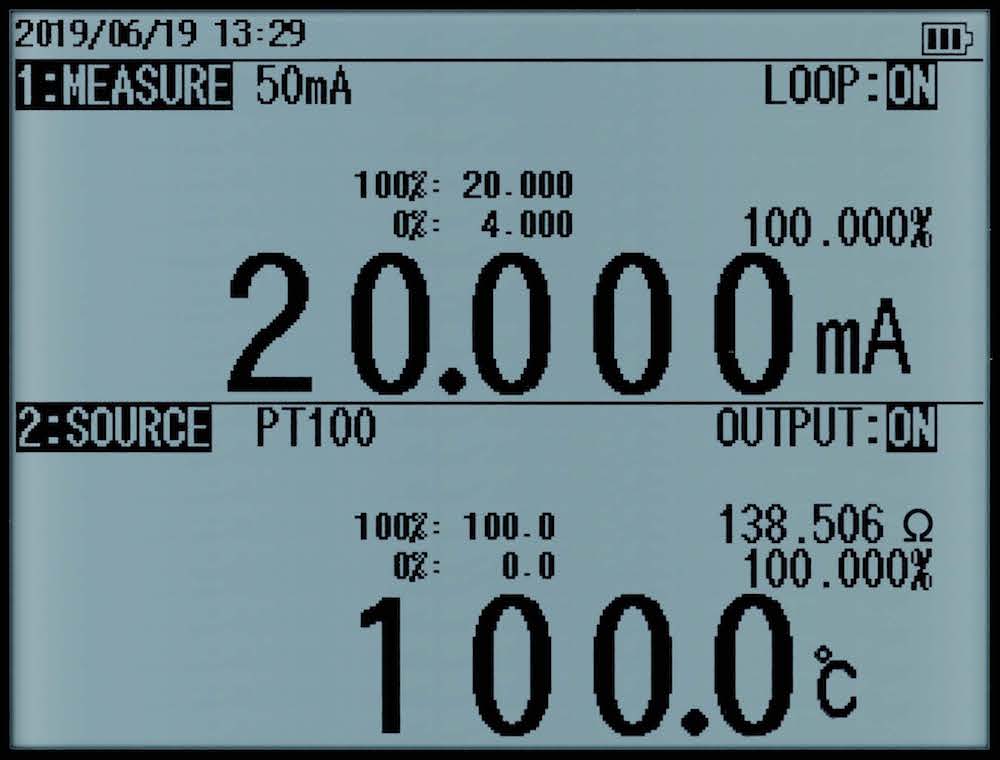

易视图显示器
CA500特征反射LCD提供室外可见度提高主显示器(生成/测量值)和子显示器(%、mV、xx等)允许工作网站所需信息一目即验

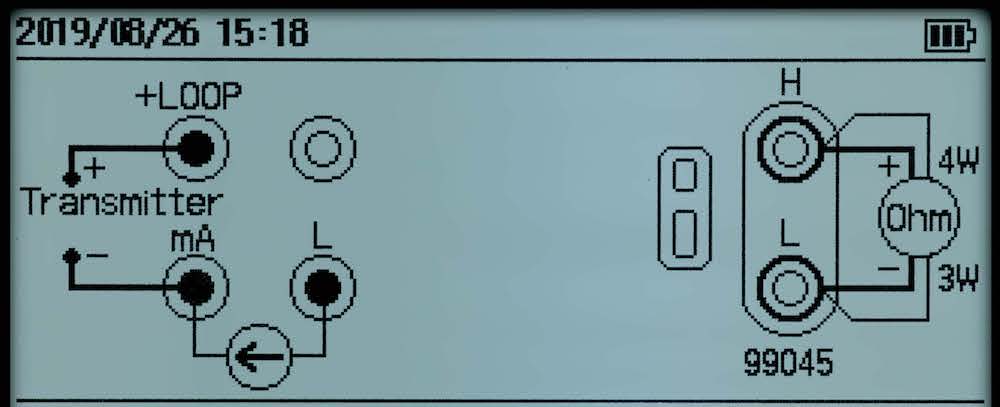

线信息显示函数
布线图按函数选择显示函数允许用户使用布线图并避免错误布线

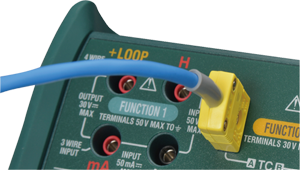

热电偶生成
使用TC微型插件加补偿铅线可生成热电动力而无外部RJ传感器
补偿线由客户准备

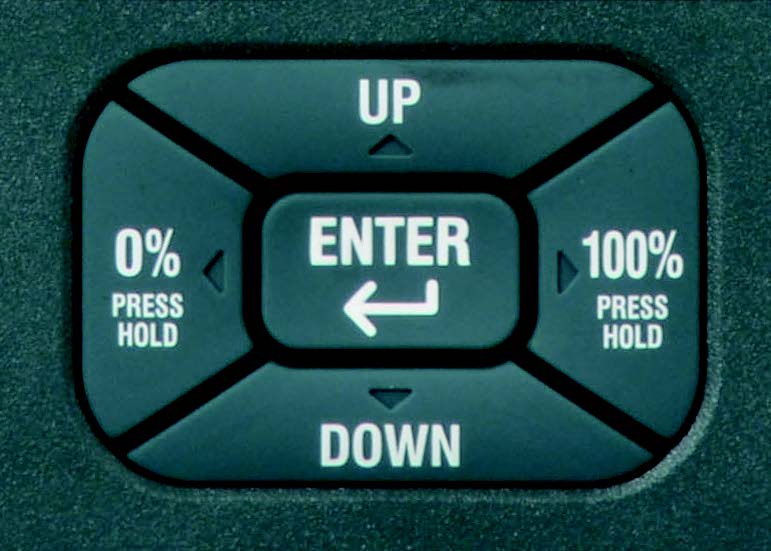

易用密钥操作
0%/100%密钥
源易切换0-100%范围用户也可以设置期望值
UP/DOWN密钥
输出通过按上或下调键在预置步骤中修改

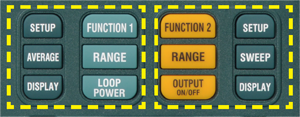

操作密钥布局
生成和测量密钥由集体排列以方便直觉操作

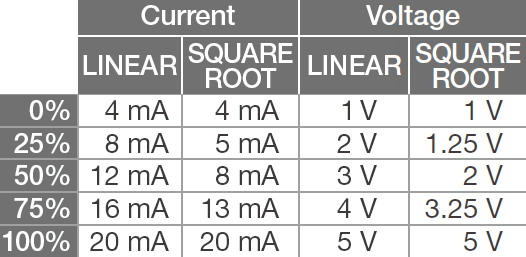

SquareROOT输出
420mA,1-5V范围用户可选择LINEAR和SQUAREROOT输出
应用

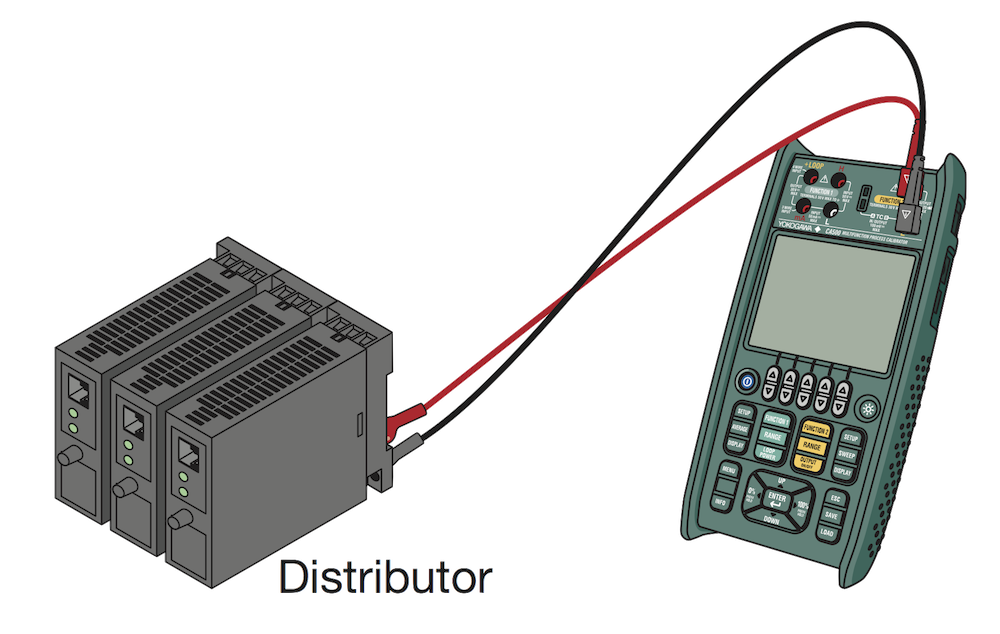

20ma悬浮
CA500序列可用作发射机模拟器执行循环测试从外部电压源下沉电流仪表设备
双线传输器循环检查
DCA信号可用24VD电源向发报器提供电量测量DCMA信号测量和零点检查精度为读数0.01%(CA500读数0.015%)。

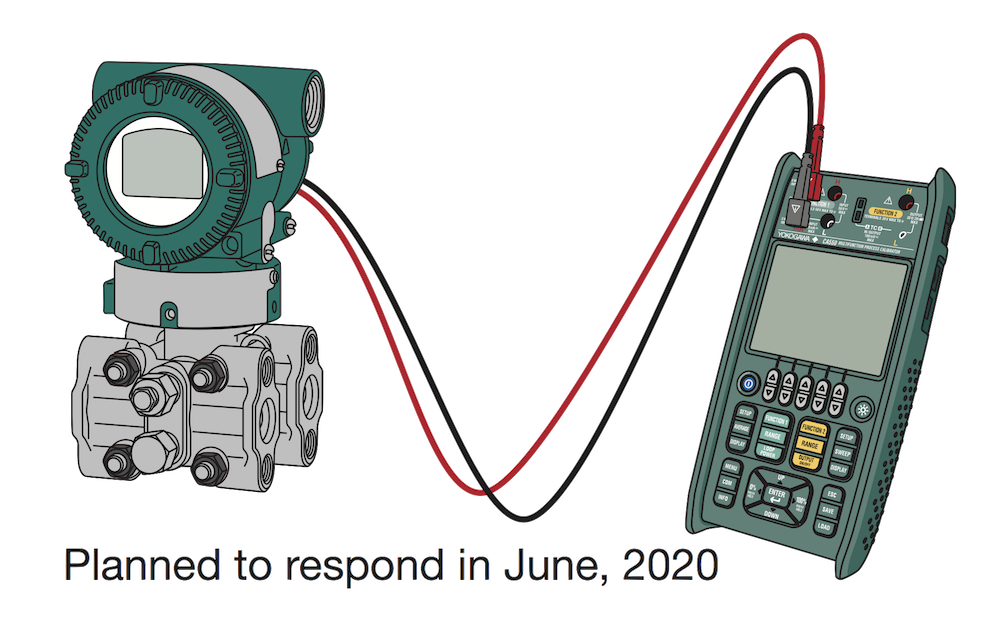

HART发射机零点调整
CA550支持HART通信
读取HART设备信息、写LRV/URV并修改模拟输出是可能的

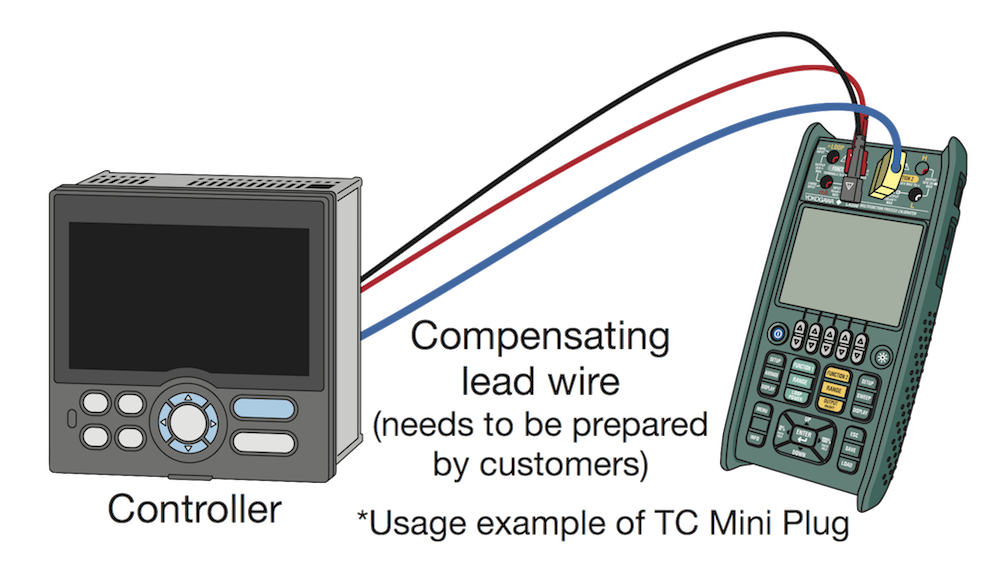

TC定时
CA500序列对应17类TC外包高基本精度为0.5摄氏度(典型K)比前一模型高2倍
输入输出测试单可CA500/CA550,因为它能测量输出信号

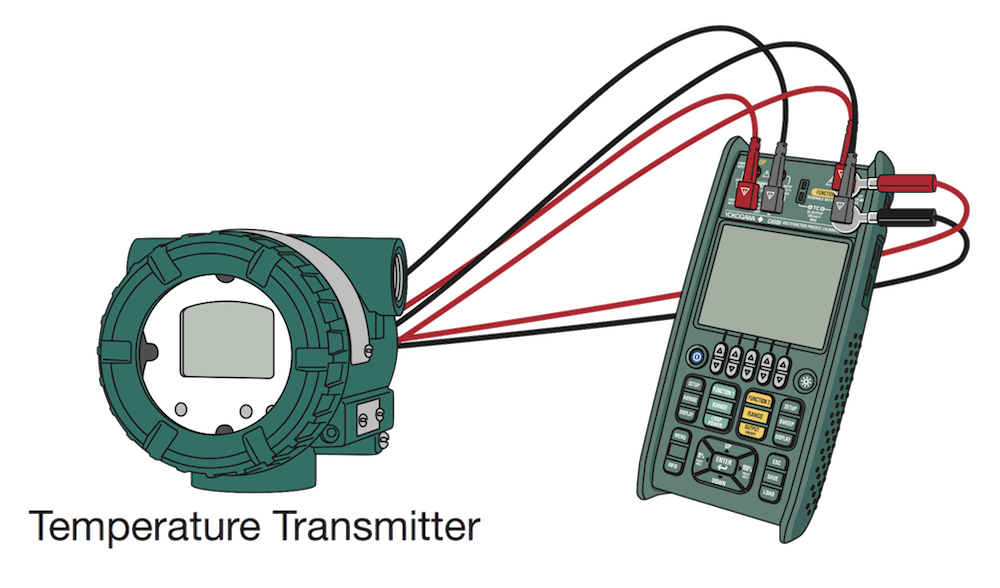

RTD模拟
CA500/CA550对应14类RTD外包高基本精度为0.1°C*(类型Pt100),使其能操作高度可靠的测试
此外,温度传输器输入输出测试同时可实现
CA550精确度

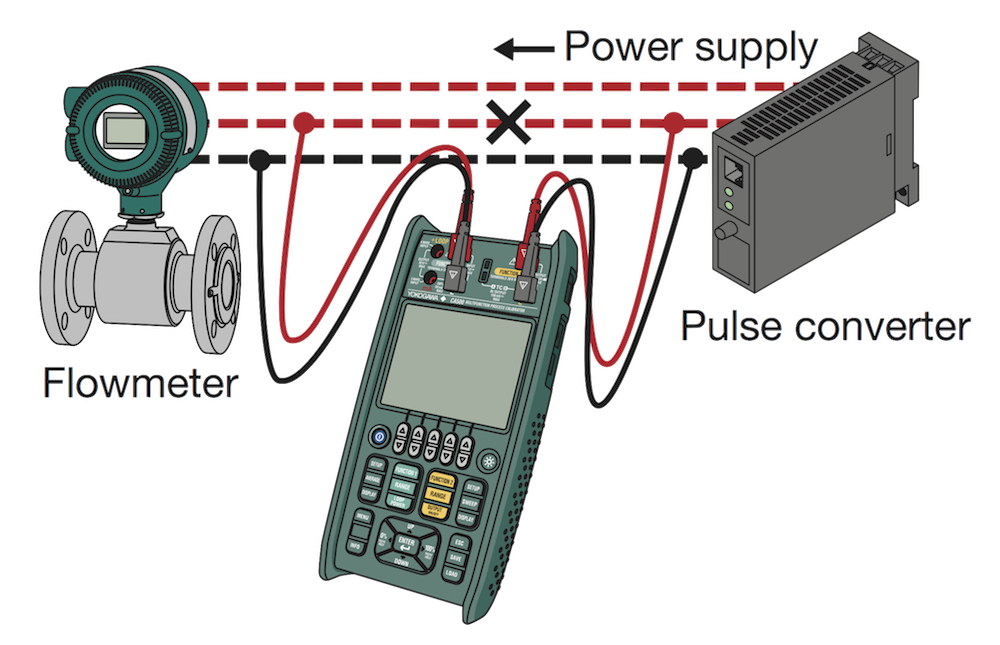

脉冲模
校准器测量脉冲信号集成流度并生成脉冲到接收器中,如集成反转波或脉冲转换器集成时间从1分钟到60分钟不等
 |
与前一模型相比,能量下降,CO2、NOX和SOX排放量约14%-22% 生命周期评估结果 |
90040TC微型插件集
K(Yellow)/E(Violet)/J(Black)/T(Blue)/R/S(Green)/B/U(Wite)/G(Red/Green)/D(Red/Weet)/C(Red)/N(Orange)
