WTViewer免费软件
可使用软件连接WT序列到PC访问
- 取取、显示并保存WT序列测量并搭建测量参数的数据
- 远程控制WT序列
- 固件插件2.01或以后使用WT5000
- 固件插件231或后期WT1800
- 固件插件1.21或以后需要WT500
- 固件插件6.11或6.11后需WT3000并需要专用预设模式
可使用此软件控制单PC连通WT序列
设置窗口
用户可以应用软件快速搭建期望设置外观显示所有设置和状态

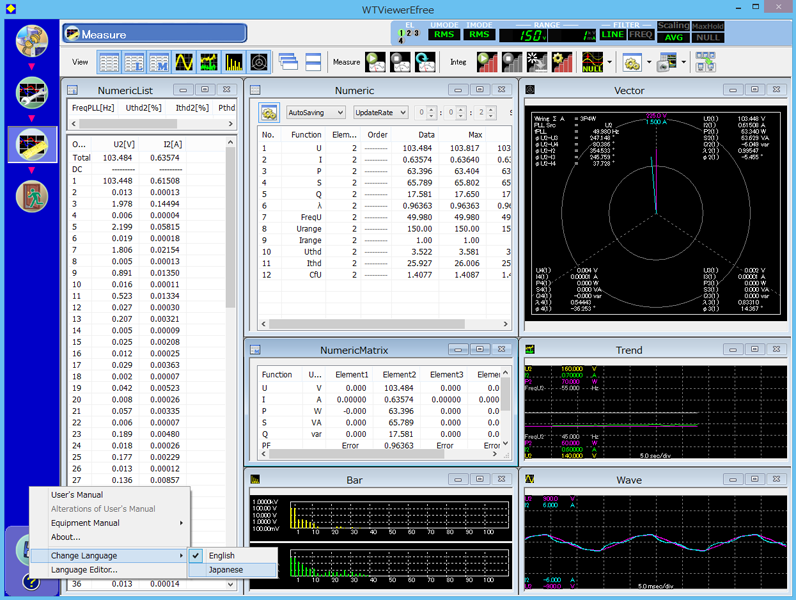

计量窗口
软件可显示无法显示在WT序列屏幕上的项目,例如多数值测量参数、相互调和数据、条形图、趋势图、向量和电流波状并发
菜单类
软件菜单如下:
- 连接 :用于配置WT序列和PC之间的通信
- 设置 :WT序列测量条件
- 度量计 :用于显示条形图、趋势图等的测量结果
- 文件 :用于保存加载设置参数
- 退出 :曾关闭软件
显示屏幕类型
数值学
WT序列测量数据数值显示调和度量选项/G5/G6或高级计算选项/G6的模型,也显示调和度量数据

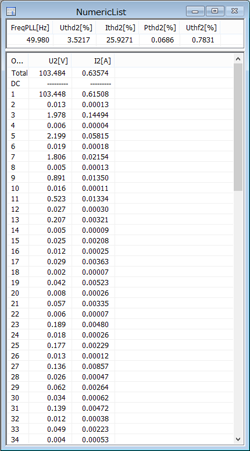

数值列表
列表调和度量数据数值列表可显示时WT序列配有调和测量选项/G5/G6或高级计算选项/G6
数值矩阵
显示WT序列测量数据
波形
显示波形显示数据
趋势
显示趋势图上测量数据随时间变化
条形图
显示测量调和顺序的调和构件栏图显示时WT序列配有调和度量选项/G5/G6或高级计算选项/G6
向量
显示调和测量参数(基本构件)作为矢量图向量图显示时WT序列包括调和测量选项/G5/G6或高级计算选项/G6和2组以上相同输入元素
函数类
| 测量模式 | 常态协调性整合 |
| 文件类型 | 波形计算值协调度设置 |
| 显示屏幕 | 数值图、波形图、趋势图、调和条图* 和矢量图* *调和度量选择 |
| 数据采集区间 | 最大速度50ms 数据存储周期可以是自定义设置(20秒以上)和产品数据更新速率 wT序列数据更新间隔短于软件收集一组测量数据所需时间时,软件将无法收集部分数据 |
函数链表
| 显示器 | 数值数据 |
| 波形 | |
| 趋势 | |
| 调和栏图 | |
| 向量 | |
| 文件类型 | 转换为CSV |
| 数据采集区间 | 最大值50ms速度加速 |
可使用此软件控制单PC连通WT序列控制单机多连接功率分析器时,请使用WTViewerE软件应用程序
系统需求
| 个人电脑 | CPU系统 | 等价英特尔核心i52430M或更高 |
| 内存 | 2GB或更多推荐 | |
| 存储器 | 10GB免费空间或更多 | |
| OS系统 | Windows8.1或Windows10英文版 | |
| 通信局 | GP-IB | NI(国家工具,但Windows10不支持) |
| PCI-GPIB+ PCIe-GPIB+或GPIB-USB-HS Windows8.1:使用驱动NI488.231.0或后 Windows 10使用驱动NI488.2155.0或后 |
||
| GPIB-USB-HS+ Windows8.1:使用驱动NI488.214点0或后 Windows 10使用驱动NI488.2155.0或后 |
||
| RS-232 | PCCOM端口 | |
| 以太网 | 以太网端口支持 10BASE-T,100BASE-TX或1000BASE-T | |
| USB | USB端口支持USB修订版1.1或更高 | |
| 显示器、打印机和鼠标 | 屏幕解析 | 1366x768像素或更高 |
| 磁盘驱动器 | 驱动读CD-Rs | |
| 操作系统 | 必须与上文所列操作系统兼容 | |
2022年9月29日
- 更新软件版本至1.53固定文件保存特征的脆弱性
2021年10月27日
- 更新软件版本达1.52松散测量停止条件
三月三号2020
- 更新软件版本至1.51
