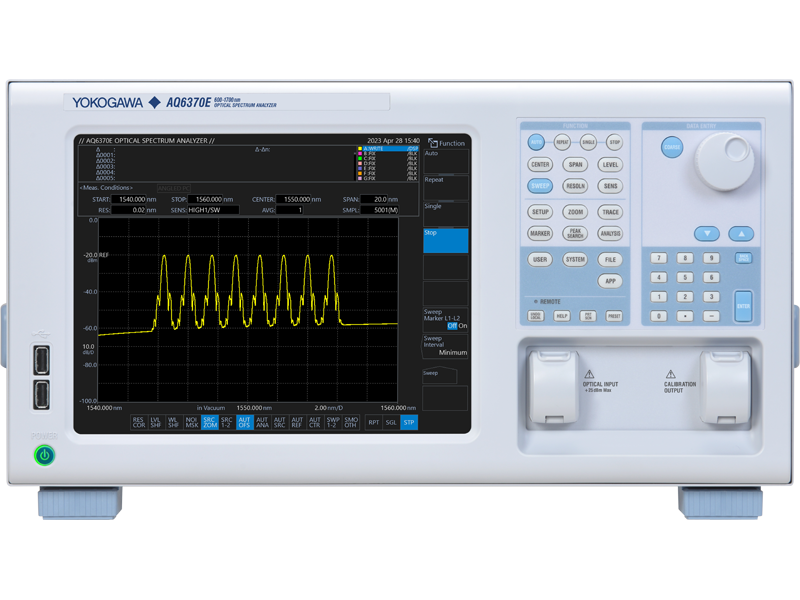

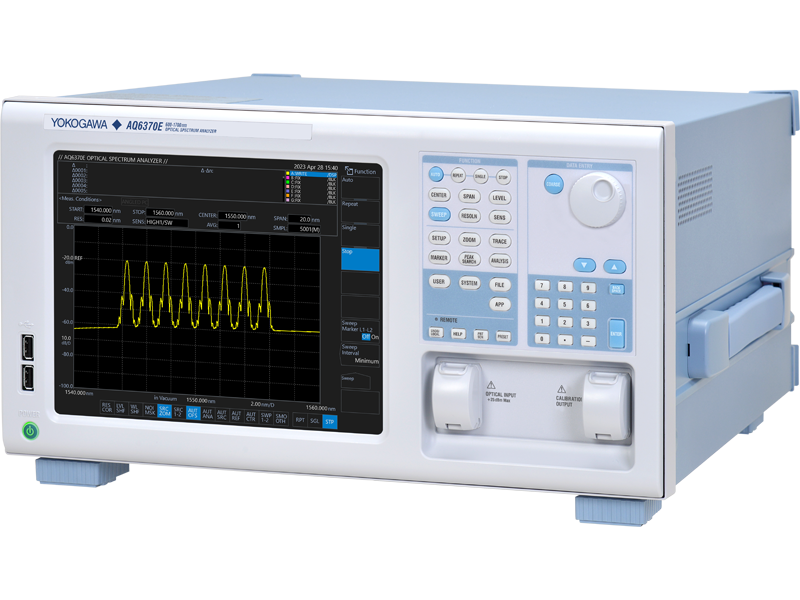

AQ6370E电信光谱分析器600-1700纳米
世界类光学性能
- 波长范围:600至1700nm
- 高波长精度:++0.008nm打字
- 高波分辨率:0.02nm
- 广动态范围:78dB打字
- 广度范围:+20至-90dBm
- 快速测量:0.2秒(100nm跨度)
- 单式多式纤维
标准高性能模型
有两种模型可用,标准高性能高性能模型提供更高波长精度和动态范围
高波长分辨率0.02nm
高波长精度:+0.008nm打字
- 高性能模型:++0.008nm打字C带
- 标准模型:++C+L
| 波长范围 | 标准(-10) | 高性能( 20) |
|---|---|---|
| 1520至1580nm | 0.015nm | 0.008纳米 |
| 1450至1520nm 1580至1620nm |
0.015nm |
注:表波长精度值为典型值
超高动态范围:78db打字
AQ6370E实现超高动态范围打字78db
| 标准(-10) | 高性能( 20) | |
| 峰值+1.0nm 峰值+++0 峰值+++2 |
73d 62d 45db |
73db 64db 50db |
| 0.05nm决议设置 | ||
锐度测量:HCDR模式

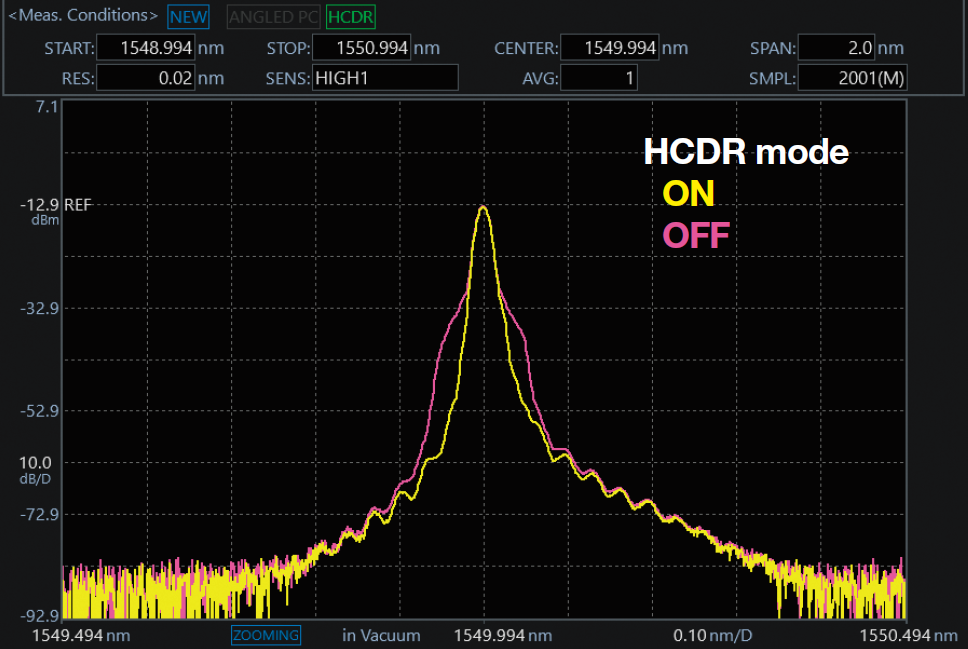

HCDR模式(高近动态范围)是单纵向激光测量特征,它使频谱在峰顶和侧模式上更清晰可见化
模式仅在高性能模型(20)上可用
HCDR模式实例
分辨率设置0.02nm高性能模型

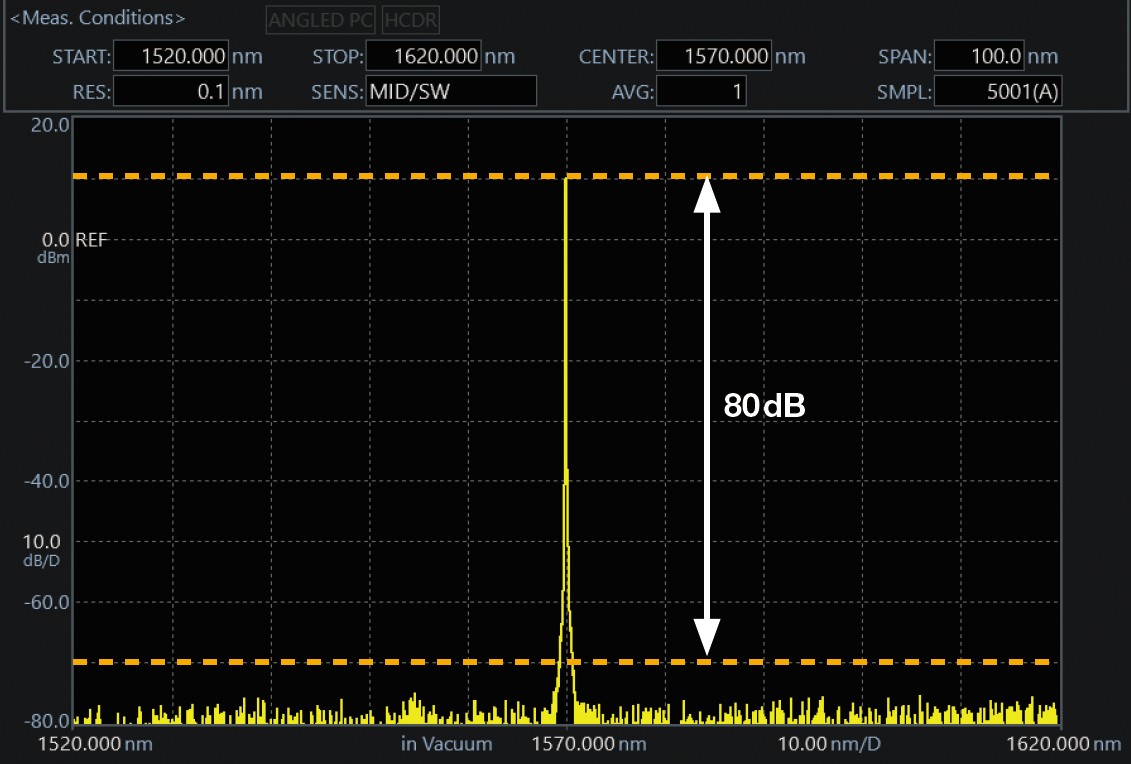

斜光抑制比:80dB打字
| 标准(-10) | 高性能( 20) |
| 73d | 76db80dB |
| 分辨率设置0.10nm | |
敏感度设置:MID
高动态模式:On典型
广级范围:+20DBm to-90dBm
AQ6370E可测量高功率源,如光放大器和拉曼放大器泵激光器以及极弱光信号测量灵敏度可按测试应用和测量速度需求从7类中选择
- 提高级别敏感度:-85dbm
- 平滑函数-减少测量频谱上的噪声
- 高动态模式-通过减少误差光线影响获取更好的动态范围,当输入为强光信号时即产生误差
自由空间输入
多模式单模式纤维- AQ6370E低插入多模纤维损耗也有助于保持极佳测量效率
多模式单模式纤维- 小插入损差输入
- 连接器提高可重复性
- 无损连接纤维
- 因为它没有物理接触
- APC级校正
- ACP级校正函数纠正插入丢失角化PC连接器造成的偏移

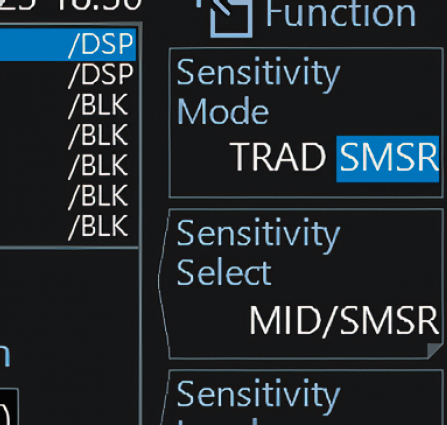

2x快速SMSR测量:SMSR模式
SMSR模式是敏感设置专用于测量激光SMSR快速
SMSR测速可达常规敏感模式(TRADMIDx2)两倍
注:视光谱水平而定可能无法快速测量

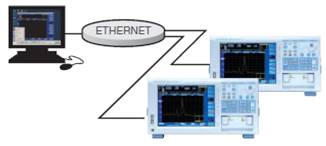

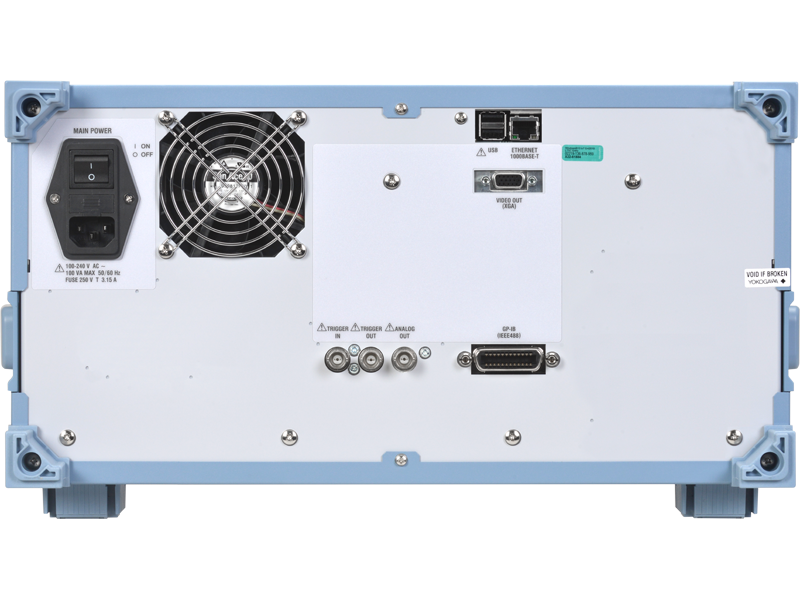

快速远程接口(Ethernet,GP-IB)
广span扫荡高分辨率
20 001数据采样点单扫扩展测量范围,同时保持高波长分辨率
这使得测量比传统系统更容易高效

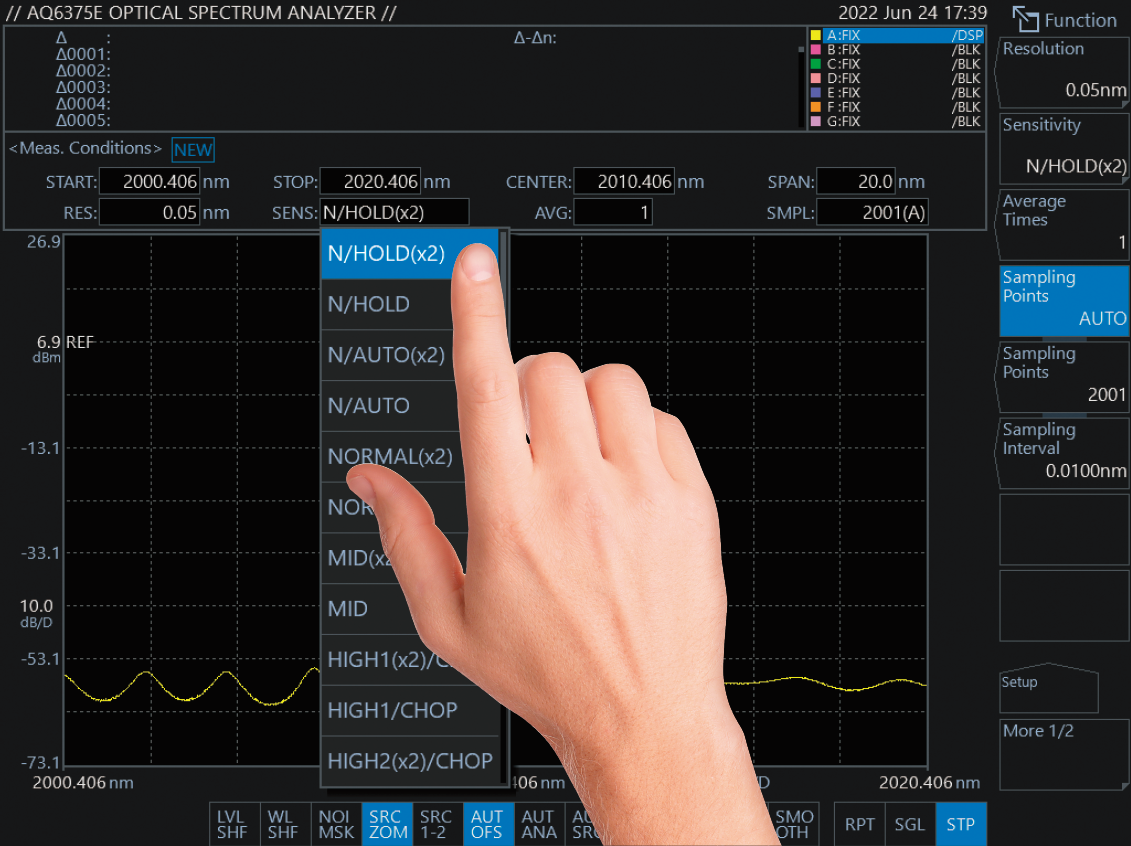

大触屏液晶
高分辨率响应式10.4英寸多触摸屏使设备操作更加简单和直觉化可改变测量条件,执行分析,改变光谱视图仿佛操作平板设备光谱视图中波形视图可缩放或由简单回接和拖动

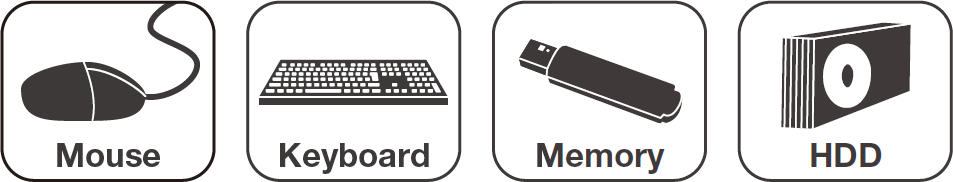

USB端口
四大USB端口总可用前背方便使用外部设备,如鼠标、键盘、外部硬盘和存储棒

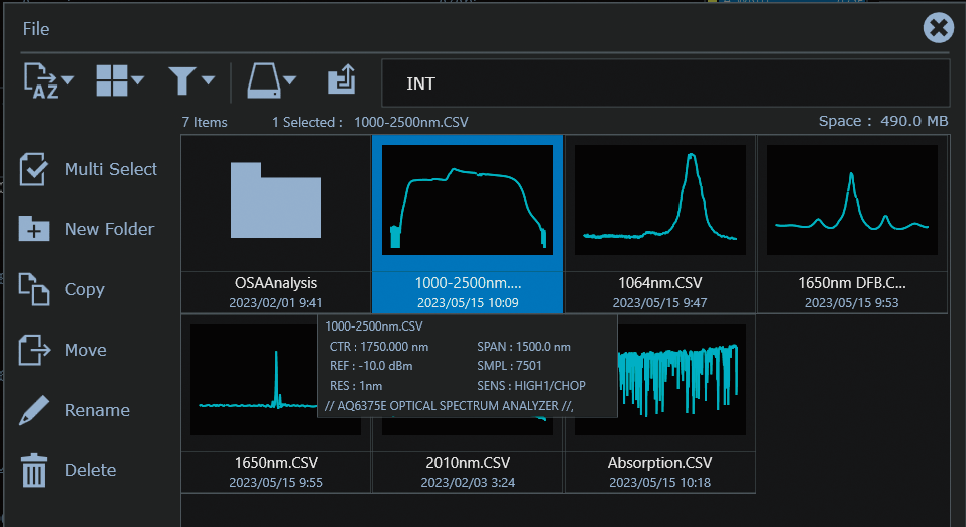

缩略文件预览
缩略图允许简便路径快速查找内外部存储中多文件中的特定文件
全时追踪归档
省时功能允许用户同时存取所有7个迹文件以CSV格式保存并很容易用PC应用软件操作
面向dUT测试应用简化测试过程

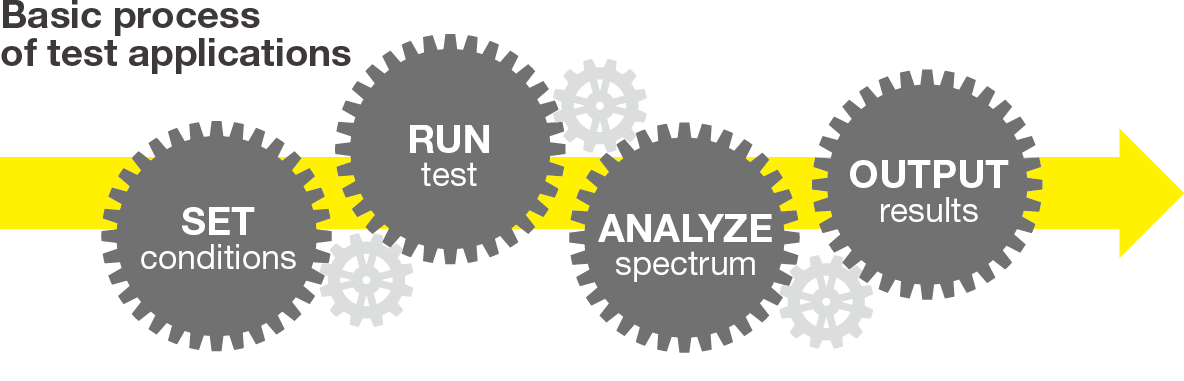

应用模式将多功能OSA转换成专用于测试设备(DUT)的机器APP模式提供面向DUT用户界面,引导用户从配置设置测试结果输出,而用户不知道OSA设置的多样性
AQ6370E预安装数项基本应用,如WDM测试、DFB-LD测试和FP-LD测试此外,应用程序可从Yokogawa网站下载并加进AQ6370E使用

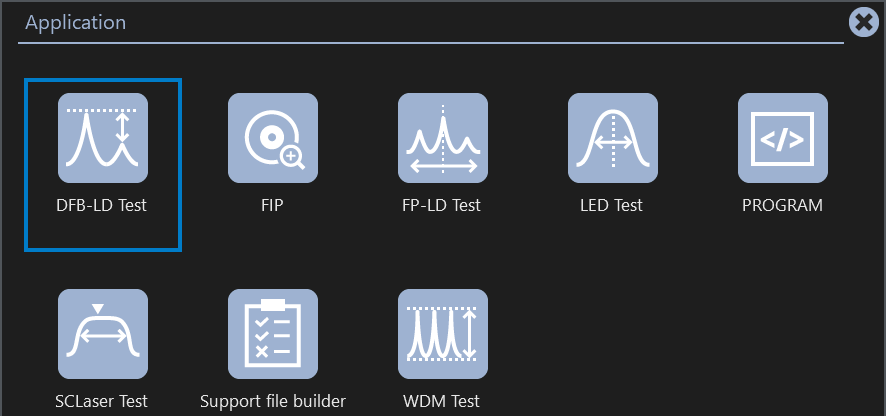

APP菜单窗口
门采样函数
门采样功能促进光传输系统回转环测试AQ6370E使用外部门信号获取信号光谱并传递到特定环路这种方法的长处是速度与传统外部触发或扫描启动函数比较
分辨率标定函数
分辨率校准函数用外部光源校准噪音等效带宽有了这一新特征,广谱光源电密度测量将更精确
各种分析函数
7自始至终跟踪
- 并发多轨显示
- 轨迹计算
- 最大/最小抓取
15项数据分析函数
供大众应用,例如:
- 频宽分析
- WDM分析
- WDM-NF分析
- DFB-LD分析
- FP-LD分析
- TLA分析
- LED分析
- SMSR分析
- 各种滤波分析
- 宏编程多解析可自动合并执行
楼自动化测试系统
宏编程
- 构建简单自计量系统而无外部控制器
- 易创建测试程序,记录用户实际按键切分数和参数选择数
快速远程界面
- GP-IB和Ethernet接口
- 通过快速测量、命令处理和数据传输速度改善测试系统测试吞吐量
- SCPI兼容命令和AQ6317模拟模式
- LabviEWZ驱动
易精确性
环境条件变化、振动和震荡光谱分析器等光精产品将影响光学组件并最终降低光性AQ6370E使用标准函数可以在几分钟内保持高光学性能以便快速启动测量
内置波长参考源
- AQ6370E配有波长参考源进行波长标定和光学对齐
波长校准函数
- 自动校准内长参考或外部光源,以确保波长精度
光对齐函数
- 自动对齐单色板光学路径使用内置源保持高性能
AQ6370E总体高性能不仅包括光学装置和光传输系统制造,而且还包括研发和各种其他应用
- 光活动设备
- 激光二极管/Fiber激光放大器/Optical接收器
- 光被动设备
- Filter/FBG/AWG/WSS/ROADM/Optical fiber
- 光传输设备
- 开发应用摄影机设备
- LiDAR和3D遥感光学源

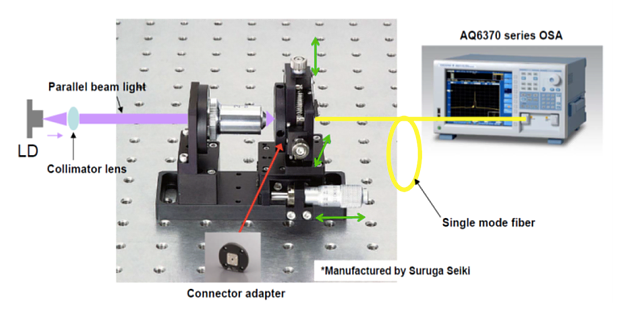

LiDAR激光二极管自由空间束度量
LiDAR设备级光源自由空间光束、3D感知机、Wafer芯片机、光收件器TOSAs和激光二极管总可方便地与纤维输入相联,使用各种波束捕捉法优化OSA光谱检测性能
执行超温测试汽车LiDAR设备举例学习数据日志函数可消除耗时程序开发验证
OSNRDWM系统测量

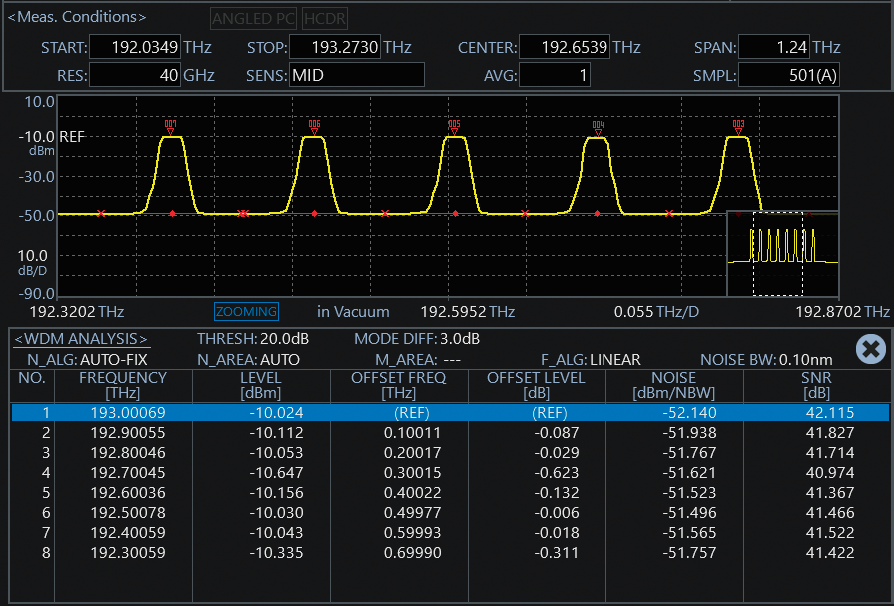

AQ6370E广密动态范围允许对DWDM传输系统进行精确OSNR测量(最大达50GHz间距)。WDM内置分析函数同时分析测量波形并显示峰值波长、峰值和OSNRWD信号达1024信道
光放大器测量

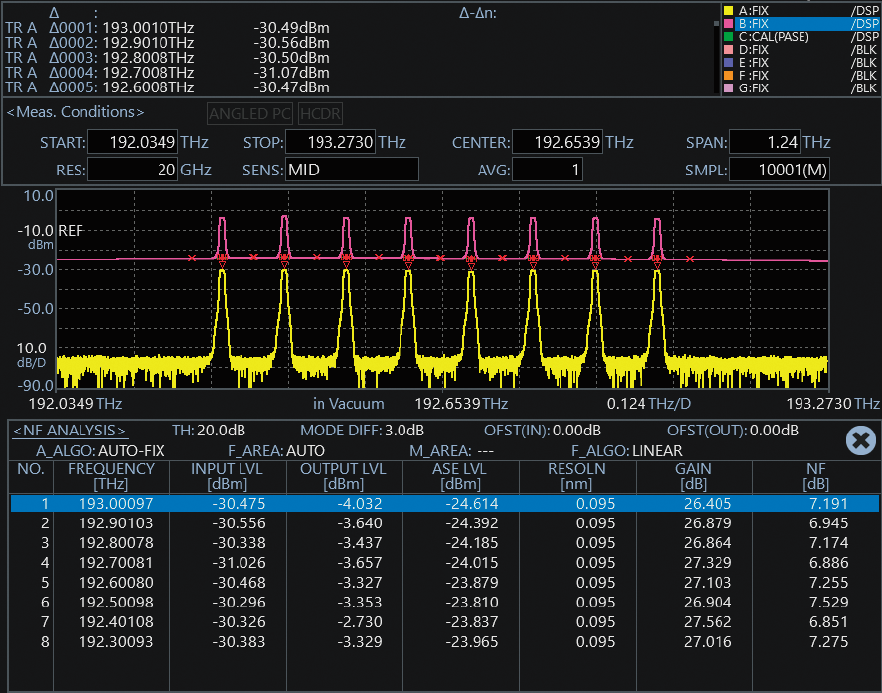

ASE插值法用于测量增益、NF和光纤放大器评价关键参数WDM-NF分析函数可同时测试1024多路信号aSE测量NF水平计算方法为每个WDM信道使用曲线适配函数
手册
- AQ6370系列光谱分析器4.4MB
- 光谱分析器选择指南1.0MB
指令手册
- AQ6370E光谱分析器用户手册14.7MB
- AQ6370E光谱分析器启动指南(3.6MB)
- 光谱分析器远程控制用户手册2.8MB
- AQ6370E光谱分析请求下载手册129KB
软件类
绘图
- AQ6370E光谱分析器398KB
产品简介
